Настройка всплывающих подсказок

При наведении курсора "мыши" на визуализацию Подсистема может отображать всплывающие подсказки, содержащие дополнительную информацию о точке данных, например точное время получения результата. Возможно настроить всплывающие подсказки, чтобы контролировать количество отображаемых серий и порядок значений. Также можно копировать содержимое всплывающих подсказок для использования в других местах.

Поддерживаемые визуализации

В Подсистеме можно настроить всплывающие подсказки для следующих визуализаций:

Столбчатая диаграмма;
Свечной график;
Тепловая карта;
Круговая диаграмма;
Временная шкала состояния;
История состояния;
Временные ряды;
Тенденция;
Диаграмма XY.

Некоторые визуализации, например свечной график и флеймграф, имеют всплывающие подсказки, но их нельзя настроить. В этих визуализациях нет раздела "Tooltip (Всплывающая подсказка)" на панели редактора. На геокартах можно настроить всплывающие подсказки при нажатии или наведении курсора на элементы "Map controls (Управление картой)" на панели редактора.

Параметры всплывающей подсказки

В Подсистеме можно найти параметры, перечисленные ниже, в секции "Tooltip (Подсказка)" на панели редактирования.

Примечание – Не все из перечисленных параметров применимы ко всем визуализациям со всплывающими подсказками.

Режим всплывающей подсказки

Можно выбрать, как будут вести себя всплывающие подсказки, с помощью следующих параметров:

Single (Одиночная) – всплывающая подсказка только для одной серии, над которой наведен курсор в визуализации;
All (Все) – во всплывающей подсказке отображаются все серии в визуализации. Подсистема выделяет серию, над которой наведен курсор, жирным шрифтом в списке серий во всплывающей подсказке;
Hidden (Скрытая) – всплывающие подсказки не отображаются при взаимодействии с визуализацией.

Возможно использовать переопределение поля, чтобы скрыть отдельные серии во всплывающей подсказке.

Порядок сортировки значений

Если установить "Tooltip mode (Режим всплывающей подсказки)" в "All", отобразится параметр "Values sort order (Порядок сортировки значений)". Этот параметр управляет порядком, в котором значения отображаются во всплывающей подсказке. Можно выбрать один из следующих вариантов:

None (Нет) – Подсистема автоматически сортирует значения, отображаемые во всплывающей подсказке;
Ascending (По возрастанию) – значения во всплывающей подсказке перечислены от наименьшего к наибольшему;
Descending (По убыванию) – значения во всплывающей подсказке перечислены от наибольшего к наименьшему.

Скрытие нулей

Если установить "Tooltip mode (Режим всплывающей подсказки)" в "All", отобразится опция "Hide zeros (Скрытие нулей)". Эта опция определяет, будут ли ряды с 0-значениями отображаться в списке во всплывающей подсказке.

Близость наведения

Задает расстояние наведения (в пикселях), чтобы контролировать, насколько близко курсор должен находиться к точке данных, чтобы отображалась подсказка.

Max width (Максимальная ширина)

Устанавливает максимальную ширину поля всплывающей подсказки.

Max height (Максимальная высота)

Задает максимальную высоту поля всплывающей подсказки. Значение по умолчанию – 600 пикселей.

Показ гистограммы (ось Y)

Используется только для визуализации тепловой карты, если "Tooltip mode (Режим всплывающей подсказки)" установлен на "Single (Одиночный)", отображается опция "Show histogram (Y axis) (Показать гистограмму (ось Y)". Эта опция определяет, будет ли во всплывающей подсказке отображаться гистограмма, представляющая ось Y.

Показ цветовой шкалы

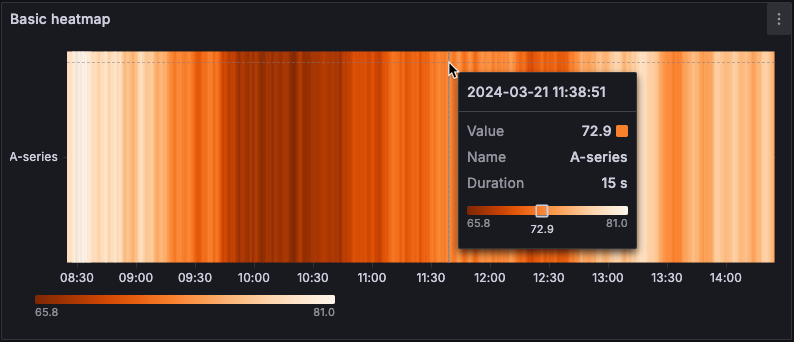

Используется только для визуализации тепловой карты, если "Tooltip mode (Режим всплывающей подсказки)" установлен на "Single (Одиночный)", отображается опция "Show color scale (Показать цветовую шкалу)". Этот параметр определяет, будет ли во всплывающей подсказке отображаться цветовая шкала, которая также представлена в легенде. Если цветовая шкала отображается во всплывающей подсказке, она показывает значение, на которое наведено курсор, на шкале (рисунок 48).

Рисунок 48 — Цветовая шкала
