Настройка легенды

Панель редактирования содержит легенду, которую можно использовать для идентификации и интерпретации данных, отображаемых в визуализации. Каждый вариант легенды добавляет контекст и ясность данным, представленным в визуализации.

Поддерживаемые визуализации

Легенды поддерживаются для следующих визуализаций:

Столбчатая диаграмма;
Свечной график;
Гистограмма;
Круговая диаграмма;
Временная шкала состояния;
История состояния;
Временные ряды;
Тенденция;
Диаграмма XY.

На геокартах и тепловых картах также есть легенды, но они позволяют только выбирать отображать или не отображать легенду, и не поддерживают другие варианты легенд.

Параметры легенд

В разделе "Legend (Легенда)" на панели редактирования используются следующие параметры, приведенные ниже в разделе.

Примечание – Не все из перечисленных параметров применимы ко всем визуализациям с легендами.

Visibility (Видимость)

Задает, будет ли отображаться легенда. Используют переключатель, чтобы включить или выключить легенду.

Mode (Режим)

Устанавливает формат, в котором будет отображаться легенда. Выбирают из:

List;
Table.

При форматировании легенды в виде таблицы может отображаться дополнительная информация о легенде, например связанные с ней значения или ее расположение на визуализации.

Placement (Размещение)

Указывает, где на визуализации будет отображаться легенда. Выбирают из:

Bottom;
Right.

Width (Ширина)

Если установить расположение легенды "Right", станет доступна опция "Width". Оставляют поле пустым, чтобы Подсистема автоматически установила ширину легенды, или ввести значение в поле.

Values (Значения)

Возможно добавить больше контекста в визуализацию, добавив значения данных ряда или вычисления в легенду. Также можно добавить столько значений, сколько требуется. После применения изменений можно прокрутить легенду, чтобы увидеть все значения.

Изменение цвета серии

По умолчанию Подсистема устанавливает цвета для данных серии, но можно изменить их в легенде панели. Чтобы изменить цвет данных серии, требуется выполнить следующие действия:

перейти к панели, которую требуется обновить;

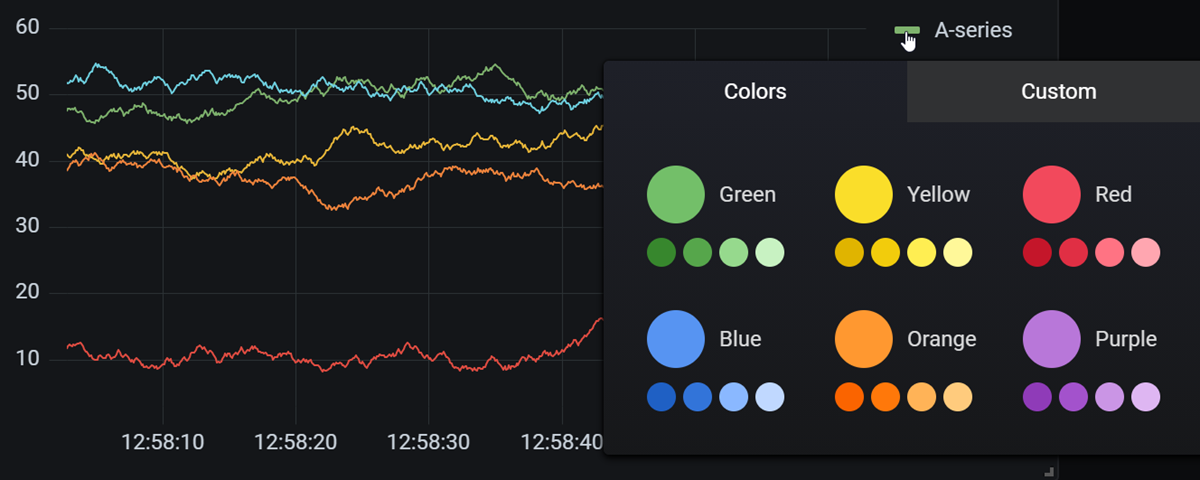

в легенде нажать цветовую полосу, связанную с серией (рисунок 46);
выбрать предустановленный цвет на вкладке "Colors (Цвета)" или задать собственный цвет на вкладке "Custom (Пользовательский)", используя палитру или значения RGB;
сохранить панель мониторинга.

Рисунок 46 — Цвет серии

Выделение данных серии в визуализации

Визуализации часто бывают визуально сложными и включают в себя множество рядов данных. Возможно упростить представление, удалив данные ряда из визуализации с помощью легенды, которая выделяет требуемые для наблюдения данные. При этом Подсистема автоматически создает новое переопределение в секции "Override (Переопределение)".

Чтобы выделить ряд, нужно выполнить следующие действия:

перейти к панели, которую требуется обновить;
в легенде нажать на метку серии, которую требуется выделить; Подсистема удаляет все остальные данные серии из поля зрения;
чтобы постепенно добавлять данные серии в выделенную серию, нажать клавишу Ctrl или Cmd и одновременно на название серии, которую требуется добавить;
чтобы сохранить внесенные изменения, чтобы они отображались для всех пользователей панели, сохранить панель мониторинга.

Чтобы вернуться к виду по умолчанию, включающему все данные, следует дважды нажать на название любой серии.

Сортировка серий

Если легенда отформатирована в виде таблицы и в нее добавлены значения, можно отсортировать ряды в таблице по этим значениям. Для этого нужно выполнить следующие действия:

перейти к панели, которую требуется обновить;
нажать в правом верхнем углу панели;
выбрать "Edit (Редактировать)";
перейти к разделу "Legend (Легенда)" панели редактирования;
в секции "Mode (Режим)" выбрать "Table (Таблица)";
в секции "Values (Значения)" выбрать значение или расчет, которые требуется отобразить; в таблице легенды теперь отображаются значения;

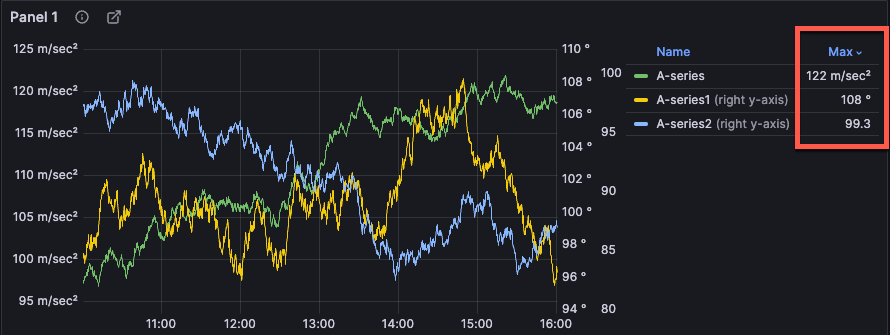

нажать на заголовок с названием расчета в таблице легенды, чтобы отсортировать значения в таблице по возрастанию или по убыванию (рисунок 47).

Рисунок 47 — Сортировка серий

Примечание – Эта функция поддерживается только для следующих видов визуализации: гистограмма, линейчатая диаграмма, временной ряд.
