Настройка сопоставлений значений

Помимо переопределения полей, можно использовать сопоставление значений, чтобы изменить способ отображения данных в визуализации.

Например, отображение, примененное на рисунке 51, приводит к отображению текста Cold, Good и Hot в синем, зеленом и красном цветах для диапазонов температур, а не для фактических значений температуры. Использование сопоставлений значений таким образом может ускорить и упростить понимание и интерпретацию данных.

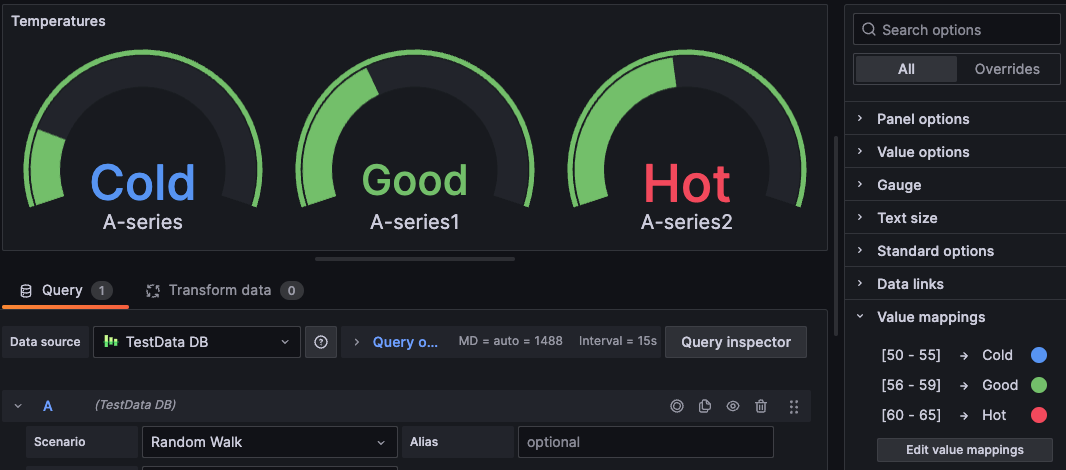

Рисунок 51 — Сопоставление значений

Сопоставления значений обходят форматирование единиц измерения, заданное в разделе "Standart options (Стандартные параметры)" редактора панели, например цвет или количество отображаемых десятичных знаков. Если в панели есть сопоставления значений, Подсистема отображает их сводную информацию в секции "Value mapping (Сопоставления значений)" редактора панели.

Поддерживаемые визуализации

В Подсистеме можно настроить сопоставления значений для следующих визуализаций:

• Столбчатая диаграмма;
• Бар-индикатор;
• Свечной график;
• Canvas;
• Индикатор;
• Геокарта;
• Гистограмма;
• Круговая диаграмма;
• Статистика;
• Временная шкала состояния;
• История состояния;
• Таблица;
• Временные ряды;
• Тенденция.

Типы сопоставлений значений

Подсистема поддерживает приведенные ниже типы сопоставления значений:

Value (Значение)

Сопоставление "Value (Значение)" сопоставляет определенные значения с текстом и цветом. Например, можно настроить сопоставление так, чтобы все экземпляры значения 10 отображались как "Perfection! (Идеально!)", а не как число. Можно использовать сопоставление "Value (Значение)", если требуется отформатировать одно значение (рисунок 52).

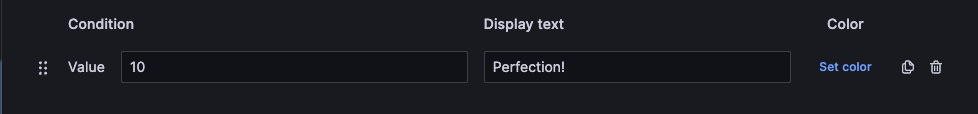

Рисунок 52 — Сопоставление значений

Range (Диапазон)

Сопоставление "Range (Диапазон)" отображает числовые диапазоны в тексте и в цвете. Например, если значение находится в пределах определенного диапазона, можно настроить сопоставление значений диапазона для отображения низкого "Low" или высокого "High" значения, а не числа. Можно использовать отображение "Range (Диапазон)", если требуется отформатировать несколько непрерывных значений (рисунок 53).

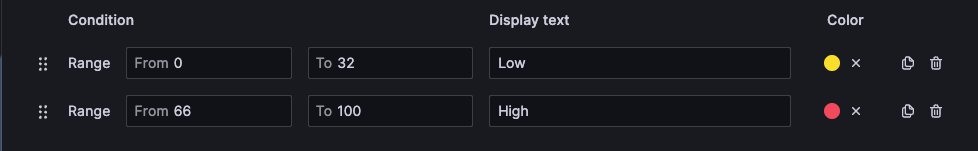

Рисунок 53 — Сопоставление диапазонов

Regex (Регулярное выражение)

Сопоставление "Regex (Регулярное выражение)" сопоставляет регулярные выражения с текстом и цветом. Например, если значение равно www.example.com, можно настроить сопоставление значений регулярных выражений так, чтобы Подсистема отображала "www" и обрезала домен. Можно использовать сопоставление "Regex (Регулярное выражение)", если требуется отформатировать текст и цвет значения регулярного выражения (рисунок 54).

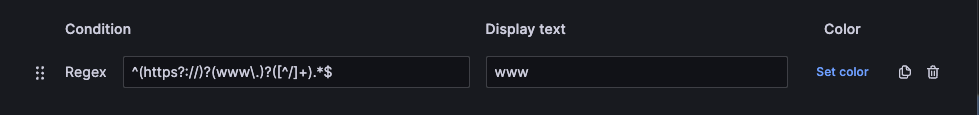

Рисунок 54 — Сопоставление регулярного выражения

Special (Специальный)

Сопоставление значений "Special (Специальный)", таких как Null, NaN (не число) и логических значений, таких как true и false, с текстом и цветом. Например, можно настроить сопоставление специальных значений так, чтобы значения null отображались как "N/A". Можно использовать сопоставление значений "Special (Специальный)", если требуется отформатировать необычные, логические или пустые значения (рисунок 55).

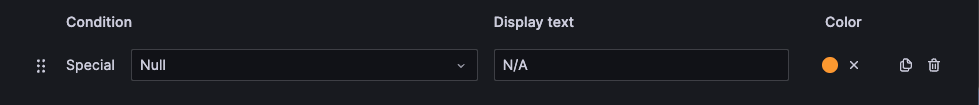

Рисунок 54 — Сопоставление специальных значений

Добавление сопоставления значений

Для добавления сопоставления значений нужно выполнить следующие действия:

1. перейти к панели, которую требуется обновить;
2. нажать в правом верхнем углу панели;
3. выбрать "Edit (Редактировать)";
4. перейти к разделу "Value mappings (Сопоставления значений)" и развернуть его;
5. нажать Add value mappings (Добавить сопоставления значений);
6. для добавления нового сопоставления нажать Add a new mapping (Добавить новое сопоставление);
7. выбрать одно из следующих:

• Value (Значение) – ввести единственное значение для соответствия;
• Range (Диапазон) – ввести начальное и конечное значения диапазона для сопоставления;
• Regex (Регулярное выражение) – ввести соответствующий шаблон регулярного выражения;
• Special (Специальный) – выбрать специальное значение для соответствия.

8. (необязательно) ввести отображаемый текст;
9. (необязательно) установить цвет;
10. (необязательно) установить значок (только для визуализации Canvas);
11. нажать Update (Обновить), чтобы сохранить сопоставление значений.

После добавления сопоставления кнопка Edit value mappings (Изменить сопоставления значений) заменяет кнопку Add value mappings (Добавить сопоставления значений). В этом случае следует нажать кнопку изменения, чтобы добавить или обновить сопоставления и затем нажать Save (Сохранить).
