Настройка переопределений полей

Правила переопределения позволяют настраивать параметры визуализации для конкретных полей или серий. Добавляемое правило переопределения нацелено на конкретный набор полей и позволяет задать несколько вариантов отображения этого поля.

Например, можно переопределить единицу измерения по умолчанию для всех полей, которые содержат текст "байты", добавив переопределение с помощью "Fields with name matching regex (Поля с именем, соответствующим регулярному выражению"), а затем с помощью "Standard options (Стандартные параметры) Unit (Единица измерения)" установить правила переопределения (рисунок 57).

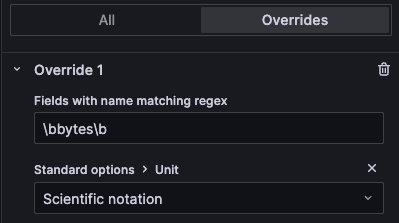

Рисунок 57 — Правила переопределения

После их установки переопределения появятся на вкладках "All (Все)" и "Overrides (Переопределения)" в панели редактора (рисунок 58).

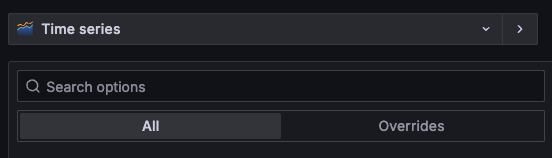

Рисунок 58 — Переопределения

Поддерживаемые визуализации

В Подсистеме можно настроить переопределения полей для следующих визуализаций:

  • Столбчатая диаграмма;
  • Бар-индикатор;
  • Свечной график;
  • Canvas;
  • Индикатор;
  • Геокарта;
  • Тепловая карта;
  • Гистограмма;
  • Круговая диаграмма;
  • Статистика;
  • Временная шкала состояния;
  • История состояния;
  • Таблица;
  • Временные ряды;
  • Тенденция;
  • Диаграмма XY.

Правила переопределения

В Подсистеме можно выбрать один из пяти типов правил переопределения, которые описаны ниже.

Fields with name (Поля с именем)

Выбрать поле из списка всех доступных полей. Свойства, которые добавляется к этому типу правил, применяются только к этому полю.

Fields with name matching regex (Поля с именем, соответствующим регулярному выражению)

Указать поля для переопределения с помощью регулярного выражения. Свойства, которые добавляется в этот тип правила, применяются ко всем полям, имена которых соответствуют регулярному выражению. Это переопределение не переименовывает поле; для этого используют преобразование "Переименовать по регулярному выражению".

Fields with type (Поля с типом)

Выбрать поля по типу, например, строковые, числовые или временные. Свойства, которые добавляется в этот тип правил, применяются ко всем полям, соответствующим выбранному типу.

Fields returned by query (Поля, возвращаемые запросом)

Выбрать все поля, возвращаемые конкретным запросом, например A, B или C. Свойства, которые добавляется в этот тип правил, применяются ко всем полям, возвращаемым выбранным запросом.

Fields with values (Поля со значениями)

Выбрать все поля, возвращаемые заданным условием сокращения, например Min, Max, Count, Total. Свойства, которые добавляются к этому типу правил, применяются ко всем полям, возвращаемым выбранным условием.

Добавление переопределения поля

Чтобы добавить переопределение поля, нужно выполнить следующие действия:

  1. перейти к панели, на которую требуется добавить ссылку на данные;
  2. нажать в правом верхнем углу панели; Рисунок 589
  3. выбрать Edit (Редактировать), чтобы открыть редактор панели;
  4. на вкладке "Overrides (Переопределения)" в панели редактора панели нажать Add field override (Добавить переопределение поля);
  5. выбрать поля, к которым будет применено переопределение:
  • Fields with name (Поля с именем);
  • Fields with name matching regex (Поля с именем, соответствующим регулярному выражению);
  • Fields with type (Поля с типом);
  • Fields returned by query (Поля, возвращаемые запросом);
  • Fields with values (Поля со значениями);
  1. нажать Add override property (Добавить свойство переопределения);
  2. выбрать параметр поля, который требуется применить;
  3. продолжить добавление переопределения к этому полю, нажав Add override property (Добавить свойство переопределения), добавив столько переопределений, сколько нужно;
  4. по окончании нажать Save (Сохранить).

Редактирование переопределения поля

Чтобы отредактировать переопределение поля, нужно выполнить следующие действия:

  1. перейти к панели, на которую требуется добавить ссылку на данные;
  2. нажать в правом верхнем углу панели; Рисунок 590
  3. выбрать Edit (Редактировать), чтобы открыть редактор панели;
  4. на панели редактирования перейти на вкладку "Overrides (Переопределения)";
  5. найти переопределение, которое требуется изменить;
  6. выполнить любой из следующих шагов:
  • отредактировать настройки существующих переопределений или параметров выбора поля;
  • удалить существующие свойства переопределения, нажав на рядом со свойством; Рисунок 592
  • полностью удалить переопределение, нажать на значок в правом верхнем углу; Рисунок 466
  1. нажать Save (Сохранить).

Внесенные изменения вступают в силу немедленно.
