Настройка ссылок на данные

Ссылки на данные позволяют переходить на другие панели, панели мониторинга и внешние ресурсы, сохраняя контекст исходной панели. Возможно создавать ссылки, включающие название серии или даже значение под курсором. Например, если на визуализации показаны четыре сервера, можно добавить ссылку на один или два из них.

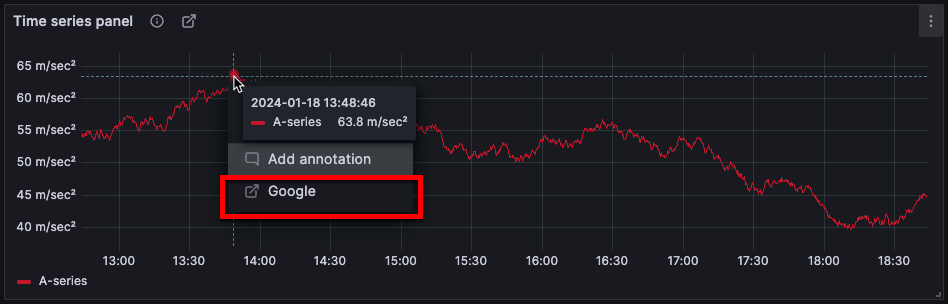

Сама ссылка доступна разными способами в зависимости от визуализации. Для визуализации временных рядов нужно нажать на точку или линию данных (рисунок 49).

Рисунок 49 — Ссылка на данные

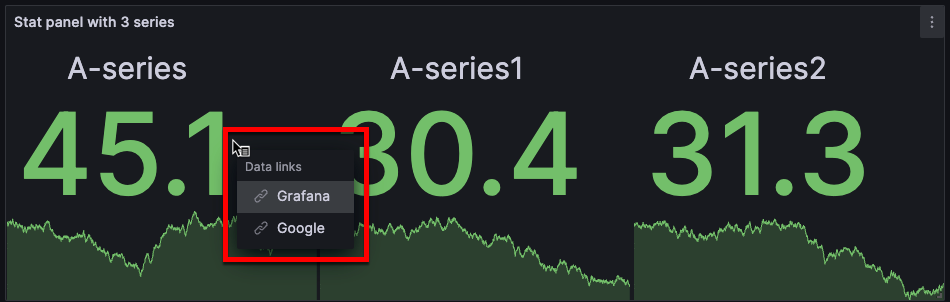

Для таких визуализаций, как статистика, шкала или гистограмма, можно нажать в любом месте визуализации, чтобы открыть контекстное меню (рисунок 50).

Рисунок 50 — Контекстное меню

Если в визуализации есть только одна ссылка на данные, при нажатии в любом месте визуализации откроется ссылка, а не контекстное меню.

Поддерживаемые визуализации

В Подсистеме можно настроить ссылки на данные для следующих визуализаций:

  • Столбчатая диаграмма;
  • Бар-индикатор;
  • Свечной график;
  • Canvas;
  • Индикатор;
  • Геокарта;
  • Тепловая карта;
  • Гистограмма;
  • Круговая диаграмма;
  • Статистика;
  • Временная шкала состояния;
  • История состояния;
  • Таблица;
  • Временные ряды;
  • Тенденция;
  • Диаграмма XY.

Переменные ссылок на данные

Переменные в ссылках на данные позволяют отправлять пользователей на подробную панель мониторинга с сохраненными фильтрами данных. Например, можно использовать переменные для указания метки, диапазона времени, серии или выбора переменной.

Чтобы просмотреть список доступных переменных, нужно ввести "$" в поле "URL" ссылки на данные.

Переменные панели временного диапазона позволяют включить текущий диапазон времени в URL-адрес ссылки на данные (таблица 52).

При создании ссылок на данные с использованием переменных временного диапазона, таких как __url_time_range в URL-адресе, нужно самостоятельно сформировать синтаксис параметров запроса, то есть отформатировать URL-адрес, добавив параметры запроса с помощью вопросительного знака "?" и амперсанда "&". Эти символы не генерируются автоматически.

Переменные, зависящие от серии, доступны в пространстве имен __series (таблица 53).

Переменные, зависящие от поля, доступны в пространстве имен __field (таблица 54).

Переменные, зависящие от значения, доступны в пространстве имен __value (таблица 55).

Использование переменных, зависящих от значений, в ссылках на данные может приводить к разным результатам в зависимости от выбранного режима всплывающей подсказки.

При создании ссылок на данные с использованием переменных временного диапазона, таких как __value.time в URL-адресе, нужно самостоятельно сформировать синтаксис параметра запроса, то есть добавить вопросительный знак (?) и амперсанд (&). Эти символы не генерируются автоматически.

Чтобы получить доступ к значениям и меткам из других полей, используются переменные данных (таблица 56).

При переходе по ссылке на другую панель мониторинга, использующую переменные шаблона, можно выбрать значения переменных для того, кто переходит по ссылке (таблица 57).

${var-myvar:queryparam} – где var-myvar – это имя переменной шаблона, которая соответствует переменной в текущей панели мониторинга, которую требуется использовать.

Если требуется добавить в URL все переменные текущей панели мониторинга, использовать ${__all_variables}.

Добавление ссылки на данные

Для добавления ссылки на данные нужно выполнить следующие действия:

  1. перейти к панели, на которую требуется добавить ссылку на данные;
  2. нажать в правом верхнем углу панели; Рисунок 563
  3. выбрать Edit (Редактировать), чтобы открыть редактор панели;
  4. на панели редактирования прокрутить вниз до раздела "Data Links (Ссылки на данные)" и развернуть его;
  5. нажать +Add link (Добавить ссылку);
  6. в открывшемся диалоговом окне ввести "Title (Название)" – это удобочитаемая метка ссылки, которая будет отображаться в пользовательском интерфейсе;
  7. ввести "URL" или переменную, на которую требуется создать ссылку;
  8. чтобы добавить переменную для ссылки на данные, нажать в поле "URL" и ввести "$" или нажать Ctrl+Пробел/Cmd+Пробел, чтобы увидеть список доступных переменных;
  9. если требуется, чтобы ссылка открывалась в новой вкладке, переключить "Open in a new tab (Открыть в новой вкладке)";
  10. нажать Save (Сохранить), чтобы сохранить изменения.

Если добавляется несколько ссылок на данные, можно управлять порядком их отображения в визуализации. Для этого следует нажать и переместить ссылку на данные в нужное место.
