Настройка пороговых значений

На панелях мониторинга порог – это значение или ограничение, которое устанавливается для метрики и которое отображается визуально, когда оно достигается или превышается. Пороговые значения – это один из способов условного форматирования и окрашивания визуализаций на основе результатов запросов.

Используя пороговые значения, можно, например, раскрасить линии сетки и области на визуализации временных рядов (рисунок 56).

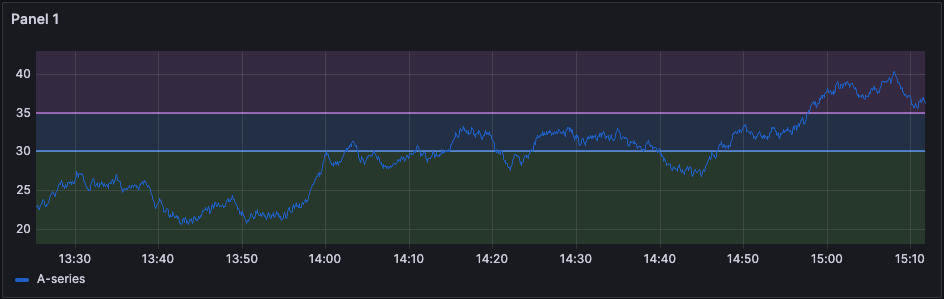

Рисунок 56 — Визуализация по пороговым значениям

Также пороговые значения можно использовать для получения:

  • цветных линий в визуализации временных рядов;
  • раскраски индикаторов и маркеров порога в визуализации индикатора;
  • цветных маркеров на географической карте;
  • раскраски текста ячеек или фона в таблице.

Поддерживаемые визуализации

В Подсистеме можно установить пороговые значения в следующих визуализациях:

  • Столбчатая диаграмма;
  • Бар-индикатор;
  • Свечной график;
  • Canvas;
  • Индикатор;
  • Геокарта;
  • Гистограмма;
  • Статистика;
  • Временная шкала состояния;
  • История состояния;
  • Таблица;
  • Временные ряды;
  • Тенденция.

Пороговые значения по умолчанию

В визуализациях, поддерживающих пороговые значения, Подсистема использует следующие пороговые значения по умолчанию:

  • Base = green;
  • Mode = Absolute;
  • Show thresholds = Off (для некоторых визуализаций).

Параметры пороговых значений

Чтобы дополнительно определить, как выглядят пороговые значения, можно установить приведенные ниже следующие параметры.

Пороговое значение

Это число – значение, при котором срабатывает порог. В этом поле также можно задать цвет, связанный с порогом.

Значение Base представляет собой "минус бесконечность". По умолчанию оно окрашено в зеленый цвет, который обычно считается "хорошим".

Режим пороговых значений

Существует два пороговых режима:

  • Absolute (Абсолютный) – определяются числом, например, 80 по шкале от 1 до 150;
  • Percentage (Процентный) – определяются относительно минимального или максимального значения, например 80 процентов.

Показ пороговые значения

Примечание – Эта опция поддерживается для гистограмм, свечных графиков, временных рядов и тенденций.

Чтобы установить, будут ли отображаться пороговые значения и каким образом, можно использовать параметры, указанные в таблице 58.

Добавление порогового значения

В визуализацию можно добавить столько пороговых значений, сколько необходимо. Подсистема автоматически сортирует значения пороговых значений от наибольшего к наименьшему.

Для добавления порогового значения нужно выполнить следующие действия:

  1. перейти к панели, которую требуется обновить;
  2. нажать в правом верхнем углу панели; Рисунок 588
  3. открыть меню и выбрать "Edit (Редактировать)";
  4. перейти в раздел "Thresholds (Пороги)" или ввести "thresholds" в строке поиска в верхней части панели редактирования;
  5. нажать +Add threshold (Добавить пороговое значение);
  6. ввести новое пороговое значение;
  7. нажать на цветной кружок слева от значения порога, чтобы открыть палитру цветов и изменить цвет порога;
  8. в "Thresholds mode (Режим пороговых значений)" выбрать либо значения "Absolute (Абсолютные)", либо "Percentage (Процентные)";
  9. в раскрывающемся списке "Show thresholds (Показать пороговые значения)" настроить способ отображения пороговых значений или отключить эту функцию;
  10. нажать Save (Сохранить).

Чтобы удалить порог, необходимо перейти на строку с порогом и нажать значок (корзина) рядом с порогом, который требуется удалить.
