Создание информационных панелей

Приложение "Панели мониторинга" в Подсистеме позволяет наглядно представлять аналитические, операционные и стратегические данные, чтобы можно быстро понять тенденции в их изменениях. На этой основе можно получить общее представление о ключевых показателях, упростить анализ данных и получать аналитические сведения, когда и где они нужны.

В разделе рассматриваются основы создания информационной панели с использованием приложения "Панели мониторинга" и примеров данных Подсистемы. Образец набора данных содержит существующие примеры визуализаций, можно использовать эти визуализации или создать новые визуализации для панелей мониторинга.

Пользовательский интерфейс панелей мониторинга

Пользовательский интерфейс состоит из следующих основных компонентов (рисунок 21):

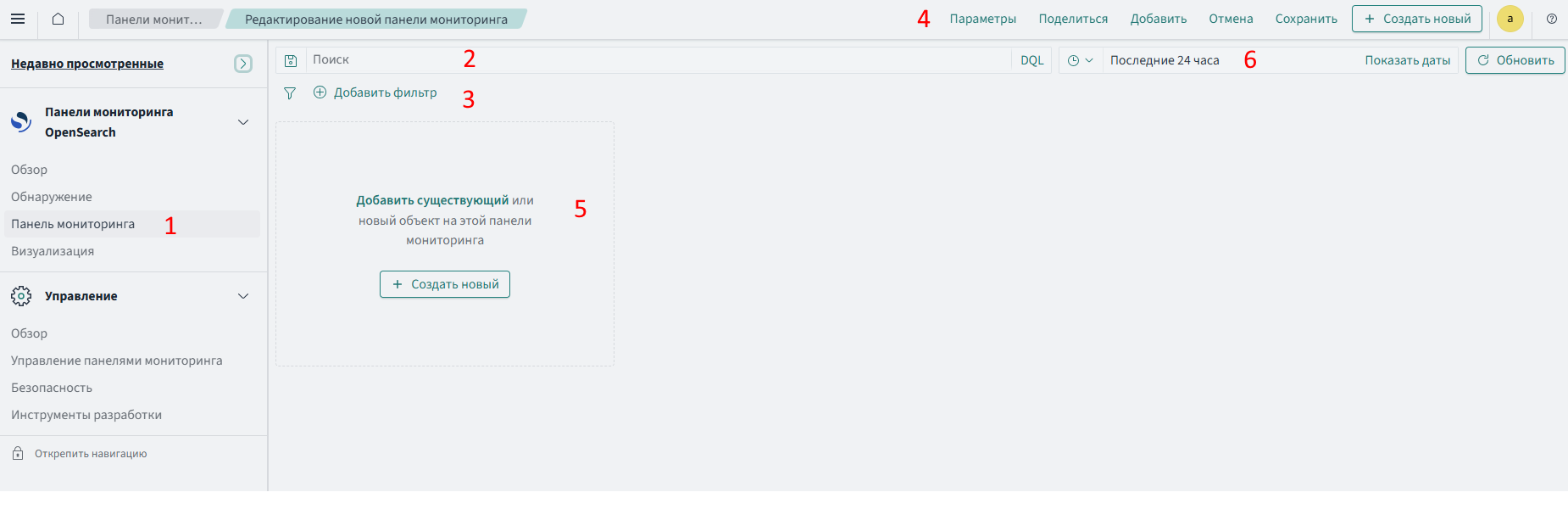

Рисунок 21 — Интерфейс приложения Dashboard

  • Панель навигации (1) содержит приложения "Панели мониторинга" Подсистемы;
  • Панель поиска (2) позволяет искать документы и другие объекты, а также добавлять фильтры;
  • Фильтр (3) позволяет сузить результаты на информационных панелях;
  • Панель инструментов (4) содержит часто используемые команды и сочетания клавиш;
  • Панель (5) позволяет добавлять существующие визуализации на панель мониторинга или создавать новые;
  • Фильтр времени (6) позволяет настроить время и дату.

Терминология

Ниже приведена полезная терминология для работы с панелями мониторинга Подсистемы и приложением "Панели мониторинга":

  • Панели мониторинга — это сокращенное название приложения Dashboards Подсистемы, инструмент визуализации с открытым исходным кодом, предназначенный для отслеживания, анализа и отображения данных работы с Подсистемой;
  • Панель мониторинга — это распространенные названия инструментария, используемого для визуального отображения данных;
  • Панель — это термин, обозначающий визуализацию, отображаемую на панелях мониторинга. Термины "панель" и "визуализация" могут использоваться как взаимозаменяемые в этой и других документах по панелям мониторинга Подсистемы.

Создание панели мониторинга и добавление существующей визуализации

Чтобы создать панель мониторинга и добавить образец визуализации, нужно:

  1. подключиться к https://localhost:5601. Имя пользователя и пароль — admin;
  2. в верхнем меню перейти "Панели мониторинга Панель мониторинга";
  3. на панели "Редактирование новой панели мониторинга" выбрать "Создать Dashboard";
  4. нажать значок календаря и установить фильтр по времени на "Последние 30 дней";
  5. на панели выбрать "Добавить существующий";
  6. в окне "Добавление панели" выбрать "eCommerce Promotion Tracking", а затем нажать значок для закрытия панели - Созданная панель.

В итоге будет создана базовая панель мониторинга с одной панелью, которая в дальнейшем будет использоваться для изложения материалов настоящего руководства (рисунок 22).

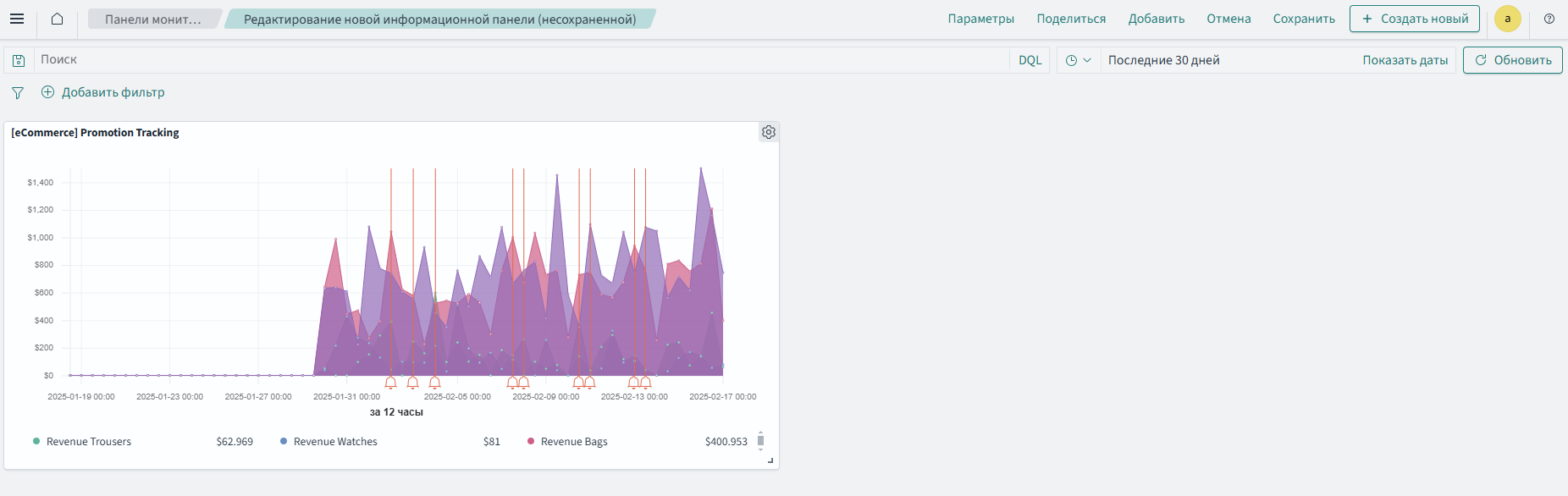

Рисунок 22 — Созданная панель

Создание визуализаций

После создания панели мониторинга можно создать новую визуализацию и сохранить ее на панели:

  1. на панели инструментов панелей мониторинга выбрать "Создать новый";
  2. в окне "Новая визуализация" выбрать "Круговая диаграмма", а затем выбрать шаблон индекса opensearch_dashboards_sample_data_ecommerce;
  3. на панели инструментов нажать Сохранить;
  4. в окне "Сохранение визуализации" ввести название визуализации. Например, название панели с линейчатой диаграммой — "eCommerce Orders";
  5. нажать кнопку Сохранить и вернуть.

Визуализация круговой диаграммы теперь сохранена, и осуществлен переход на панель мониторинга, на которой размещены две визуализации, как показано на рисунке 23.

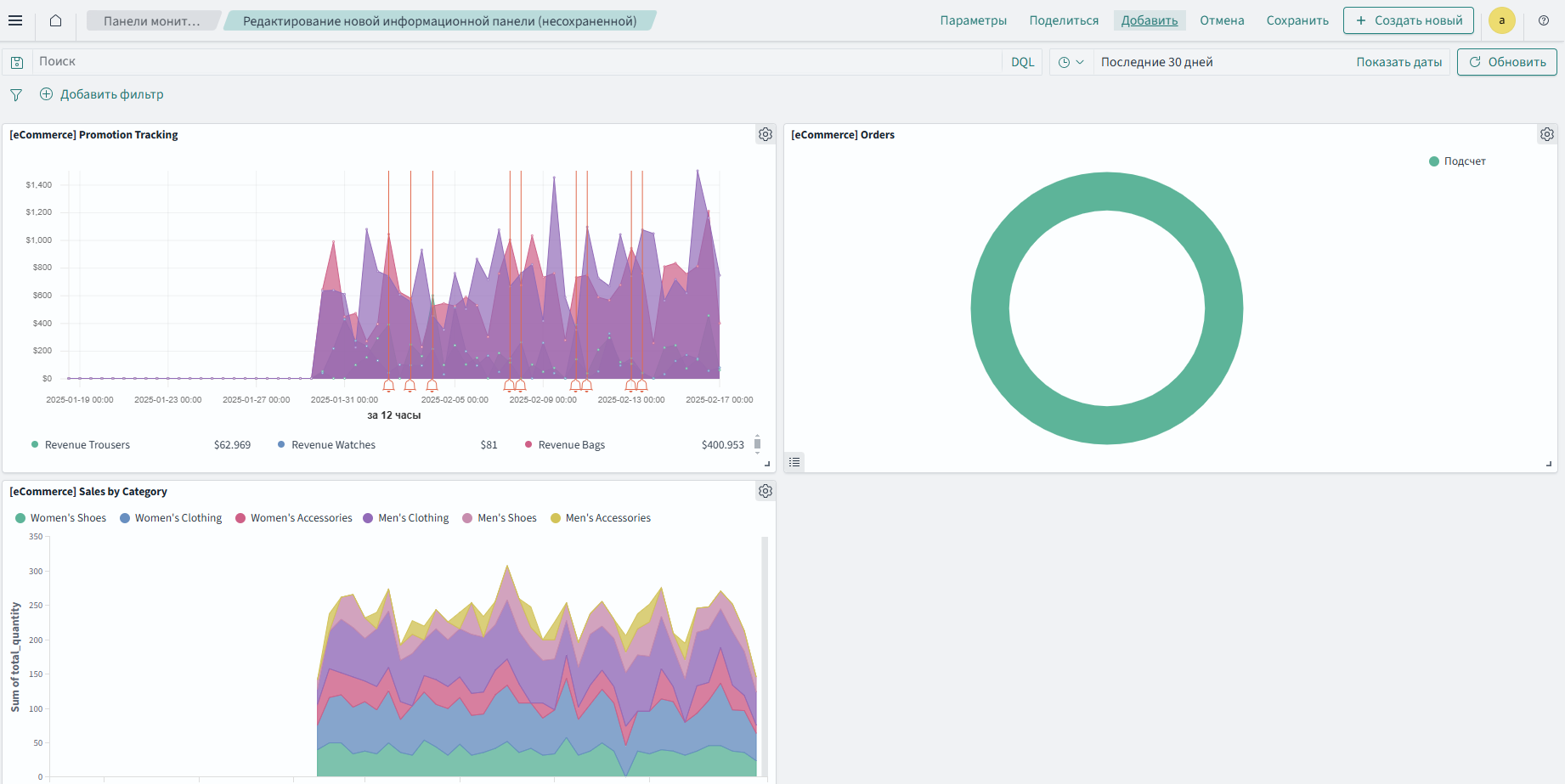

Рисунок 23 — Созданная визуализация

Добавление последующих панелей

Продолжая работу с той же панелью мониторинга можно добавить существующую визуализацию:

  1. на панели инструментов выбрать "Добавить";
  2. в окне "Добавить панели" выбрать "eCommerce Sales by Category";
  3. нажать на значок , чтобы закрыть окно "Добавить панелей" - Созданная панель.

На панели мониторинга появится графическая диаграмма, как показано на рисунке 24.

Рисунок 24 — Созданная панель

Сохранение панелей мониторинга

После создания новой панели мониторинга нужно ее сохранить, для чего:

  1. на панели инструментов нажать Сохранить;
  2. в окне "Сохранение панели мониторинга" ввести "Название" ("Описание" необязательно);
  3. чтобы сохранить временной фильтр на панели, выбрать "Сохранить время на панели";
  4. нажать кнопку Сохранить.

Настройка внешнего вида панели

Чтобы настроить панели, нужно перейти в режим просмотра и выбрать "Редактировать" в правом верхнем углу панели инструментов.

Примечание – Если в правом верхнем углу панели инструментов присутствует "Создать новый", значит режим редактирования уже активен.

Отображение легенды предоставляет больше информации, а скрытие легенды может придает панели более свободный вид. Если требуется отобразить или скрыть легенду панели, требуется нажать значок списка в левом нижнем углу панели.

Если требуется изменить цвет панели легенды, то необходимо в легенде визуализации выбрать категорию, а затем выбрать цвет во всплывающем окне. Диаграмма с областями обновится в соответствии с изменениями. Это изменение цвета сохраняется только для текущей панели мониторинга и не влияет на сохраненную визуализацию.

Если требуется изменить цвет панели легенды в визуализации, нужно:

  1. нажать значок на панели - Рисунок 583;
  2. в диалоговом окне "Параметры" выбрать "Изменить визуализацию";
  3. в легенде визуализации выбрать категорию, а затем выбрать цвет во всплывающем окне; диаграмма с областями обновится в соответствии с изменениями;
  4. нажать кнопку Сохранить и вернуть.

Это изменение цвета влияет на сохраненную визуализацию и любую панель мониторинга, которая ссылается на визуализацию.

Если требуется отобразить, скрыть или настроить заголовок панели, требуется:

  1. нажать значок на панели - Рисунок 584;
  2. в диалоговом окне "Параметры" выбрать "Изменить заголовок панели";
  3. на панели "Настройка" ввести заголовок в поле "Заголовок панели" или отключить "Показать заголовок панели", чтобы скрыть его;
  4. нажать Сохранить.

Изменение заголовков панелей влияет только на конкретную панель на конкретной информационной панели и не влияет ни на какую другую панель, содержащую ту же визуализацию.

Расположение панелей

Чтобы упорядочить панели, следует расположить их рядом или изменить их размер, воспользовавшись следующими возможностями:

  • перемещение панели – выбрать и удерживать заголовок панели или ее верхнюю часть и переместить в новое место;
  • изменение размера панели – нажать значок изменения размера в правом нижнем углу панели и переместить его до нужного размера - Рисунок 59;
  • полноэкранный режим панели – нажать значок Рисунок 585 (режим редактирования), затем выбрать "Более Развернуть панель"; чтобы свернуть полноэкранный режим, следует нажать значок , затем выбрать "Более Свернуть" - Рисунок 586.
