Интерфейс панелей мониторинга

Использование панелей мониторинга базируется на изучении следующих основных концепций:

Добавление примеров данных – использование готовых визуализаций, информационных панелей и других инструментов для панелей мониторинга, прежде чем добавлять собственные данные;
Использование панели "Обнаружение" – анализ пользовательских данных для получения более подробной информации;
Использование панелей мониторинга – создание и хранение визуализаций данных;
Настройка темы оформления – изменение темы оформления панелей мониторинга на главной странице.

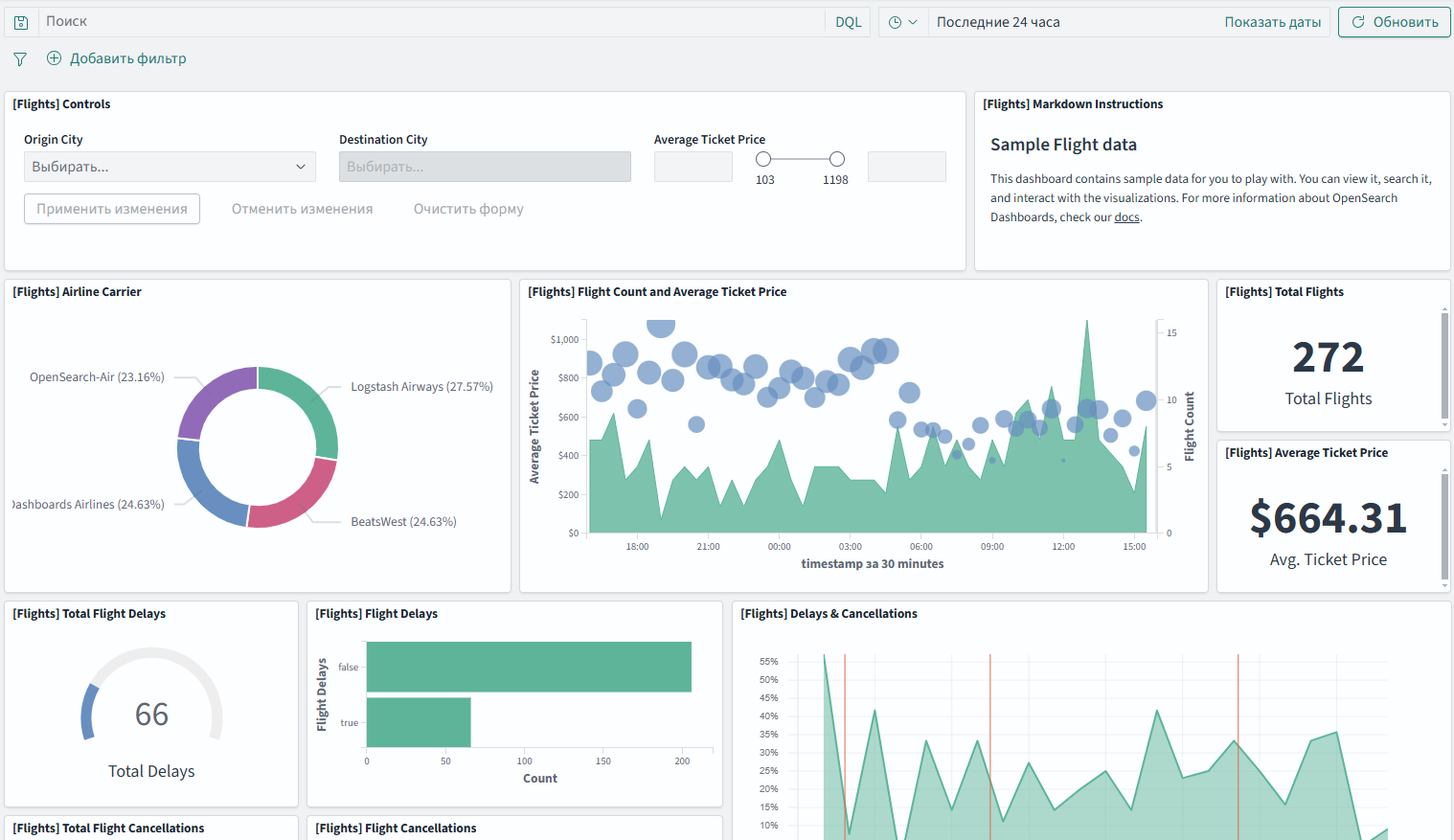

Вид "Панели мониторинга" Подсистемы по умолчанию показан на рисунке 5.

Рисунок 5 — Интерфейс "Панели мониторинга" по умолчанию

Чтобы закрепить или открепить меню навигации, нужно нажать значок (три полоски) на панели инструментов в левом верхнем углу, а затем выбрать "Док-навигация" или "Открепить навигацию" в левом нижнем углу меню. Закрепленное меню навигации показано на предыдущем рисунке.

Добавление примеров данных

В приведенном ниже примере используется набор данных "Sample flight data".

Чтобы добавить образцы данных, необходимо выполнить следующие действия:

на странице "Домашняя" выбрать "Добавить примерные данные" или выбрать "Добавить данные" на панели инструментов в правом верхнем углу;
на странице "Добавление выборочных данных" выбрать набор данных (наборы данных), которые требуется добавить на "Панели мониторинга". На рисунке 6 показаны доступные наборы выборочных данных.

Рисунок 6 — Наборы данных

Использование панели обнаружения

С помощью "Обнаружение" можно:

выбрать данные для анализа, установить временной диапазон для этих данных, выполнить поиск с помощью DQL и отфильтровать результаты;
анализировать данные с помощью запросов и фильтров, просматривать результаты в таблице и изучать документы;
создавать гистограммы для отображения распределения данных.

Для примера использования обнаружения можно выполнить следующие действия:

в меню навигации "Панели мониторинга" выбрать "Обнаружение";
на странице "Поиск" выбрать шаблон индекса opensearch_dashboards_sample_data_flights в раскрывающемся меню в левом верхнем углу;
нажать значок , чтобы изменить временной фильтр с последних 15 минут по умолчанию на последние 7 дней;
в строке поиска DQL ввести "FlightDelay:true AND DestCountry: US AND FlightDelayMin >= 60" и нажать кнопку Обновить; результаты отобразятся для рейсов, задержанных на 60 минут и более;
отфильтровать данные, выбрав "Добавить фильтр" в строке поиска DQL, а затем выбрав "Поле", "Оператор" и "Значение" из выпадающих списков во всплывающем окне "Изменить фильтр", например, выбрать "FlightDelayType", "является" и "Wheater Delay".

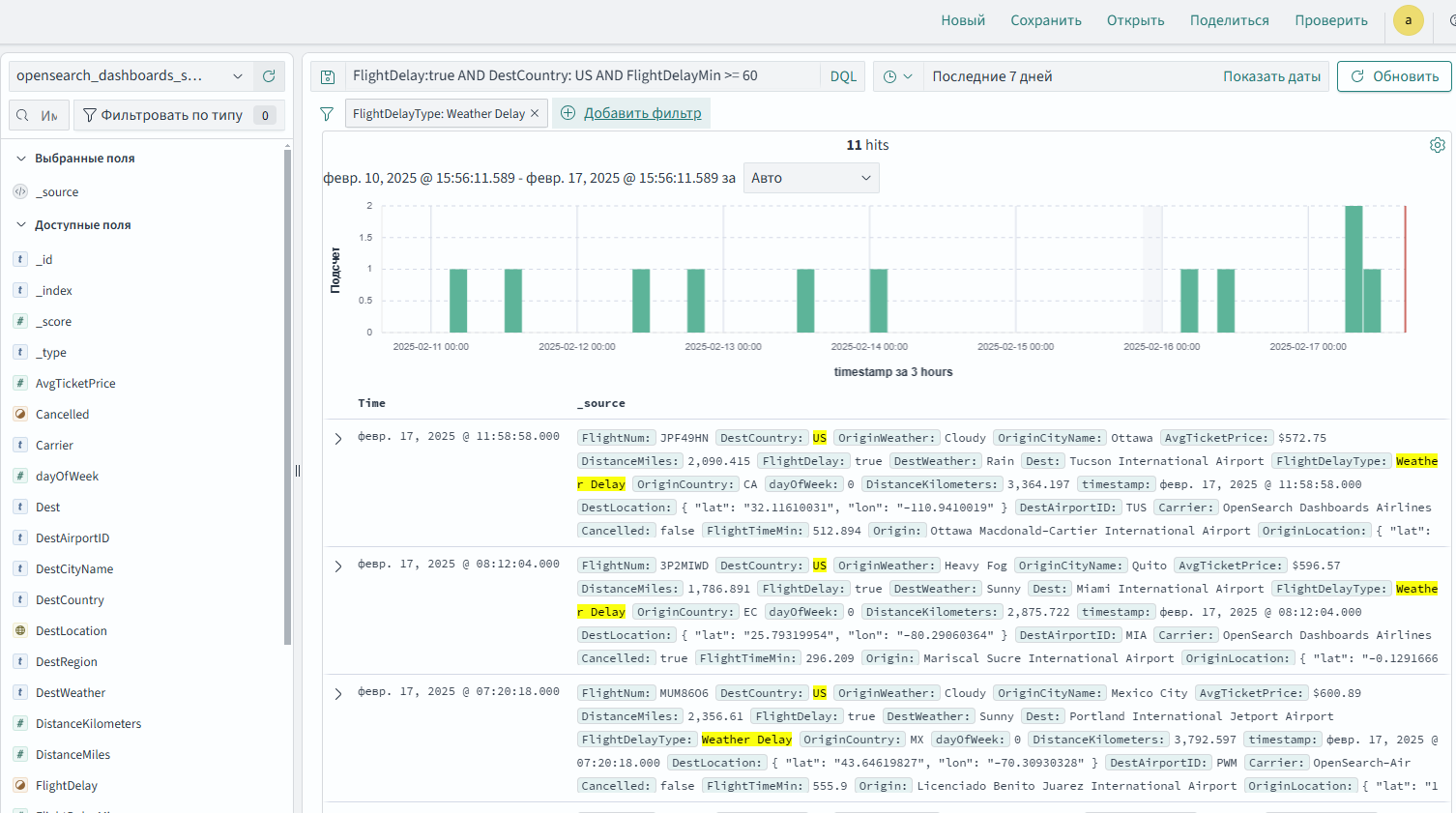

Результирующий вид показан на рисунке 7.

Рисунок 7 — Результат обнаружения

Использование панелей мониторинга

С помощью "Панели мониторинга" можно:

отображать данные в одном представлении;
создавать динамические панели мониторинга;
создавать отчеты и делиться ими;
внедрять аналитику, чтобы различать приложения.

В панелях мониторинга создают и сохраняют визуализации, созданные на основе данных. Для примера использования приложения можно выполнить следующие действия:

на странице "Домашняя" выбрать "Панель мониторинга"; появится список панелей мониторинга, созданных на основе примеров данных;
на панели поиска найти и выбрать "Flights Global Flight Dashboard"; в результате появится панель мониторинга с готовыми визуализациями, включая диаграммы, карты и таблицы данных;
чтобы добавить другие панели на панель мониторинга, нажать кнопку Редактировать, а затем выбрать "Добавить" на панели инструментов; откроется окно "Добавление панелей";
на панели поиска в окне "Добавление панелей" найти и выбрать существующую панель "Flights Flight Delays"; всплывающее сообщение подтвердит, что панель добавлена;
нажать значок , чтобы выйти из окна "Добавление панелей";
добавленная панель теперь отображается как последняя панель на панелях мониторинга.

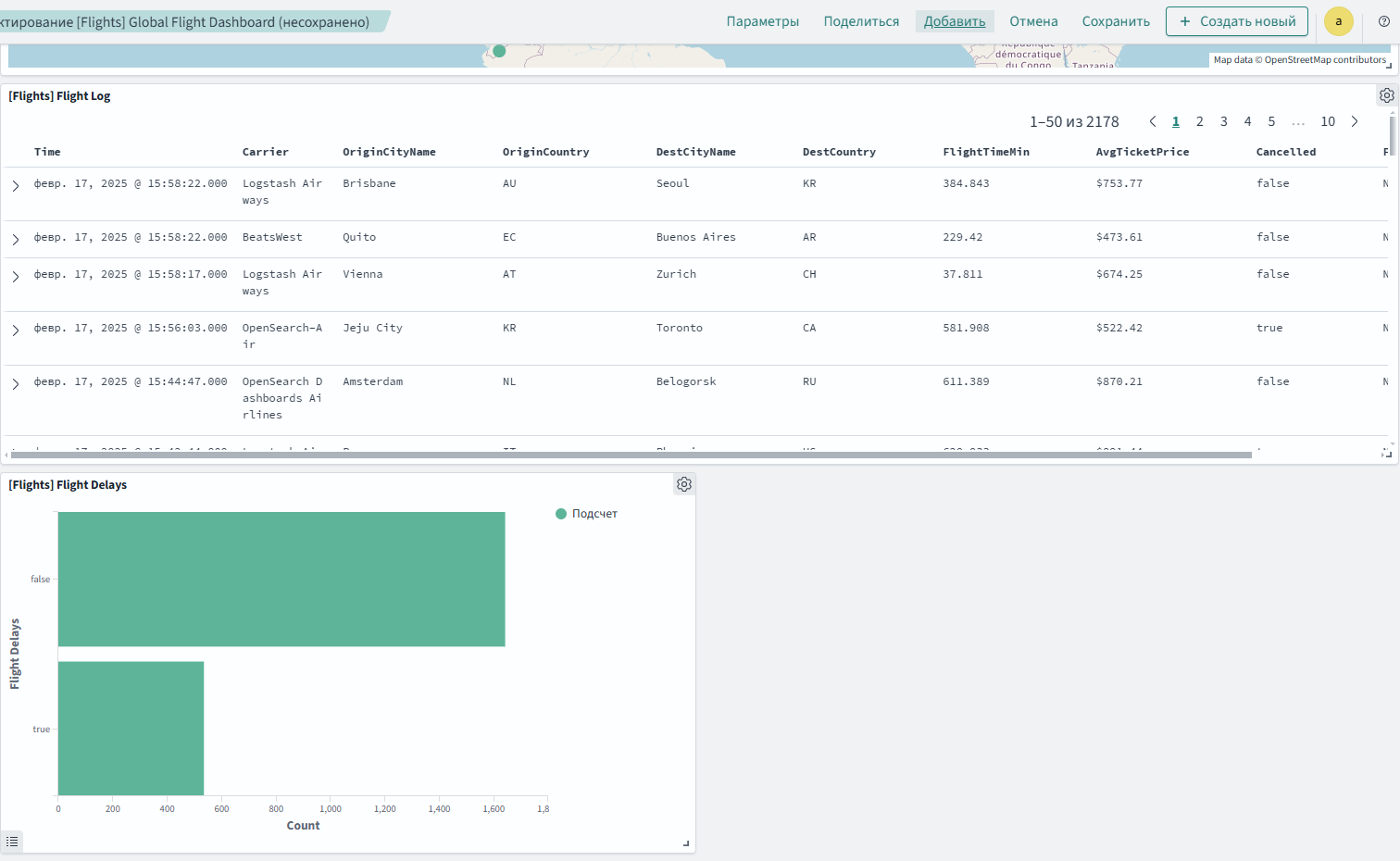

Результирующий вид показан на рисунке 8.

Рисунок 8 — Добавление панели

Интерактивные панели мониторинга позволяют более глубоко анализировать данные и фильтровать их несколькими способами. С помощью панелей мониторинга можно использовать фильтры на уровне панели для прямого взаимодействия с данными.

Например, используя информационную панель "Flights Global Flight Dashboard", можно выполнить следующие действия для дальнейшего анализа и фильтрации данных о рейсах:

на панели "Flights Airline Carrier" выбрать "OpenSearch-Air"; панель обновится автоматически, добавив фильтр "Carrier: OpenSearch-Air" в верхнюю левую панель фильтров;
нажать кнопку Сохранить, чтобы сохранить панель мониторинга.

Кроме того, можно использовать панель инструментов на "Панели мониторинга" для применения фильтров, выполнив следующие действия:

на панели инструментов панелей мониторинга выбрать "Добавить фильтр";
в раскрывающихся списках "Поле", "Оператор" и "Значение" выбрать "Перевозчик", "является" и "OpenSearch-Air" соответственно;
нажать Сохранить; панель мониторинга обновляется автоматически.

Результирующий вид показан на рисунке 9.

Рисунок 9 — Применение фильтров

Настройка темы оформления

Светлый режим — это тема оформления панелей мониторинга Подсистемы по умолчанию. Можно настроить тему оформления в соответствии со своими предпочтениями. Доступные варианты включают светлый режим, темный режим и настройки используемого браузера.

Настройка внешнего вида включается или отключается в разделе "Расширенные настройки" и требует прав администратора.

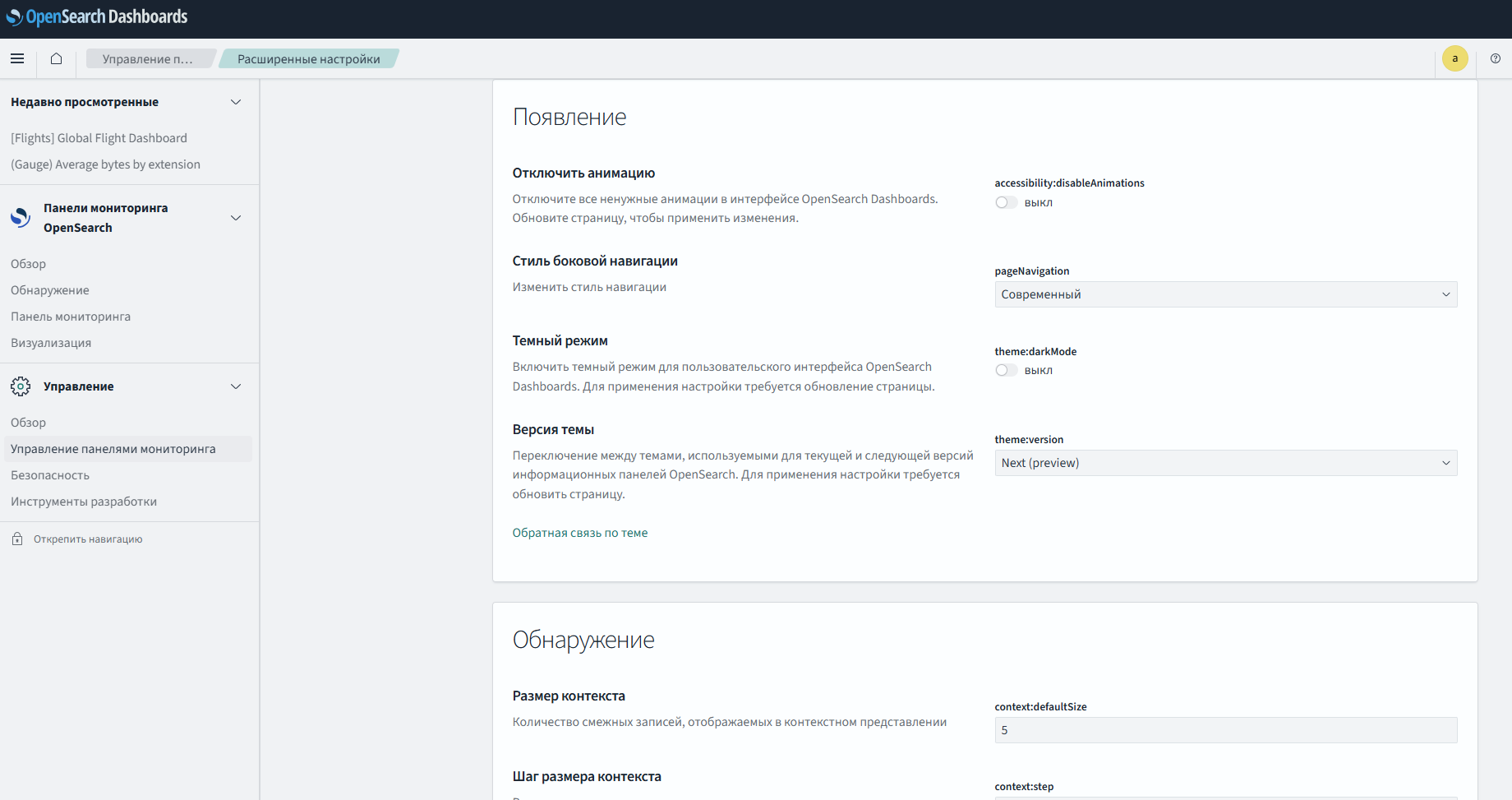

Администраторы могут изменить тему оформления для всех пользователей своего экземпляра "Панелей мониторинга" в разделе "Расширенные настройки" (рисунок 10):

перейти в раздел "Управление Управление панелями мониторинга Расширенные настройки";
перейти к секции "Темный режим" и включить или выключить переключатель theme:darkMode.

Рисунок 10 — Выбор темы
