Установка гипервизора на физический сервер

Установка гипервизора ROSA Virtualization осуществляется непосредственно на физический сервер без предустановленной ОС.

Для установки гипервизора используется специальная программа Anaconda, которая предоставляет администратору простой и удобный графический интерфейс, а также позволяет изменять размер существующих разделов диска на этапе установки.

Возможны два варианта установки по типу физического носителя образа дистрибутива, в зависимости от имеющегося аппаратного обеспечения:

установки с DVD диска дистрибутива;
установка с ISO-образа дистрибутива, предварительно записанного на USB-накопитель.

Подготовка к установке гипервизора с DVD диска дистрибутива

По умолчанию дистрибутив ROSA Virtualization поставляется на DVD.

При наличии у сервера DVD-привода установка осуществляется с DVD-диска, на который записан дистрибутив ROSA Virtualization.

Установите диск DVD с записанным на него дистрибутивом в DVD- накопитель и перейдите к процессу установки (см. п. Запуск программы установки) .

Подготовка к установке гипервизора с USB-накопителя

Если привод DVD в компьютере отсутствует, установку можно осуществить с USB-накопителя объемом не менее 8 ГБ.

Для этого необходимо загрузить ISO-образ дистрибутива из папки с дистрибутивом в сети или предварительно записать образ с дистрибутивом ROSA Virtualization на USB-накопитель, используя диск DVD с дистрибутивом, любой компьютер с приводом DVD и свободным портом USB.

Загруженный из сети ISO-образ дистрибутива необходимо проверить на целостность, используя контрольные суммы.

Проверка контрольной суммы ISO-образа

Для проверки контрольной суммы ISO-образа можно использовать файлы с контрольными суммами, находящиеся в папке с дистрибутивом.

Файлы с расширением .sha1, .sha256, .gost12 содержат контрольную сумму и имя файла, для которого была рассчитана контрольная сумма.

Для контроля целостности ISO-образа достаточно проверить любую из указанных контрольных сумм, используя доступные вам инструменты.

Проверка контрольной суммы SHA256

Для проверки контрольной суммы SHA256 файла myfile.iso, используя контрольную сумму, ранее сохраненную в файле myfile.sha256, выполните следующие шаги в терминале Linux:

Убедитесь, что файлы myfile.iso и myile.sha256 загружены и находятся в одной директории.
Используйте команду sha256sum вместе с опцией -c, чтобы проверить контрольную сумму. Выполните следующую команду:

$ sha256sum -c myfile.sha256

Для дистрибутива ROSA Virtualization, выпущенного 12.05.2025 г. (файл RV-3.1-20250512.0-rv-x86_64-dvd1.iso), команда выглядит следующим образом:

$ sha256sum -c RV-3.1-20250512.0-rv-x86_64-dvd1.sha256

Если контрольная сумма совпадает, вы увидите сообщение, подобное этому:

myfile.iso: OK

или

myfile.iso: ЦЕЛ

в зависимости от локализации консоли (английский/русский язык).

При совпадении контрольной суммы вы можете использовать файл с ISO-образом для установки.

Если контрольная сумма не совпадает, вы получите сообщение об ошибке, и вам необходимо будет загрузить ISO-образ заново и осуществить повторную проверку контрольной суммы.

Пример проверки контрольной суммы в консоли:

$ sha256sum -c RV-3.1-20250512.0-rv-x86_64-dvd1.sha256
RV-3.1-20250512.0-rv-x86_64-dvd1.iso: ЦЕЛ

Обратите внимание, что файл file.sha256 должен иметь формат, который включает имя файла и его контрольную сумму. Например, содержимое файла должно выглядеть так:

<контрольная_сумма>  file.iso

Проверка контрольной суммы gost12 с использованием утилиты gost12sum

Для выполнения команд, приведенных в данном разделе, необходимо установить пакет gostsum.

Для установки пакета в семействе ОС CentOS/Fedora/RedHat вы можете использовать команду:

$ sudo yum install gostsum

Для проверки контрольной суммы GOST12 файла myfile.iso, используя контрольную сумму, ранее сохраненную в файле myfile.gost12, выполните следующие шаги в терминале Linux:

Убедитесь, что файлы myfile.iso и myfile.gost12 загружены и находятся в одной директории.
Используйте команду gost12sum, чтобы подсчитать контрольную сумму. Выполните следующую команду:

$ gost12sum myfile.iso

$ gost12sum RV-3.1-20250512.0-rv-x86_64-dvd1.iso

Выведите в терминал контрольную сумму, сохраненную в файл myfile.gost12, используя команду cat:

$ cat myfile.gost12

При совпадении контрольной суммы с подсчитанной ранее вы можете использовать файл с ISO-образом для установки.

Если контрольная сумма не совпадает, вам необходимо загрузить ISO-образ заново и осуществить повторную проверку контрольной суммы.

Пример подсчёта контрольной суммы в консоли:

$ gost12sum RV-3.1-20250512.0-rv-x86_64-dvd1.iso
d9a034774dd1a613760de776e1b8bc8592234114c17a7870921c9e54649ac2ab RV-3.1-20250512.0-rv-x86_64-dvd1.iso

Пример вывода ранее сохранённой контрольной суммы в консоль:

$ cat RV-3.1-20250512.0-rv-x86_64-dvd1.gost12
d9a034774dd1a613760de776e1b8bc8592234114c17a7870921c9e54649ac2ab RV-3.1-20250512.0-rv-x86_64-dvd1.iso

В данном случае контрольные суммы совпадают, и ISO-образ диска с дистрибутивом может быть использован для установки.

Проверка контрольной суммы gost12 с использованием утилиты openssl в ROSA Linux

Для выполнения команд, приведенных в данном разделе, необходим компьютер с установленной на нем ОС ROSA Linux или ROSA Virtualization. Вы можете установить на любой компьютер или сервер ROSA Virtualization в минимальной конфигурации или использовать любой хост ROSA Virtualization.

Для проверки наличия необходимой версии операционной системы выполните в консоли команду hostnamectl с фильтром по параметру "Operating System":

hostnamectl | grep "Operating System"
Operating System: ROSA Virtualization 3.1.0

В данном случае на хосте установлена ОС ROSA Virtualization 3.1.0, и он может быть использован для проверки контрольной суммы.

Убедитесь, что у вас установлен пакет OpenSSL:

# yum info openssl | grep "Имя"
Имя          : openssl

Если пакет OpenSSL установлен, то вы можете переходить к следующим шагам.

Убедитесь, что файлы myfile.iso и myfile.gost12 загружены и находятся в одной директории.
Используйте команду openssl, чтобы подсчитать контрольную сумму. Выполните следующую команду:

$ openssl dgst -streebog256 myfile.iso

$ openssl dgst -streebog256 RV-3.1-20250512.0-rv-x86_64-dvd1.iso

Выведите в терминал контрольную сумму, сохраненную в файл, используя команду cat:

$ cat myfile.gost12

Пример подсчёта контрольной суммы в консоли:

$ openssl dgst -streebog256 RV-3.1-20250512.0-rv-x86_64-dvd1.iso
md_gost12_256(RV-3.1-20250512.0-rv-x86_64-dvd1.iso)= d9a034774dd1a613760de776e1b8bc8592234114c17a7870921c9e54649ac2ab

Контрольная сумма выводится после знака "=".

Пример вывода ранее сохранённой контрольной суммы в консоль:

$ cat RV-3.1-20250512.0-rv-x86_64-dvd1.gost12
d9a034774dd1a613760de776e1b8bc8592234114c17a7870921c9e54649ac2ab RV-3.1-20250512.0-rv-x86_64-dvd1.iso

Запись образа дистрибутива ROSA Virtualization на USB-накопитель в ОС Linux

Для записи образа вставьте диск с дистрибутивом ROSA Virtualization в DVD-привод, подключите USB-накопитель и скопируйте на него содержимое диска.

Примечание – В данном разделе приводятся команды для выполнения копирования диска на USB-накопитель в ОС Linux семейства CentOS / ROSA Server / ROSA Desktop / RedHat. Выполнение команд в других версиях ОС Linux может отличаться. Для копирования содержимого DVD-диска на USB-накопитель в других операционных системах обратитесь к Руководству пользователя вашей операционной системы.

Примечание – Для выполнения указанных ниже команд вам нужны права суперпользователя (администратора) системы. Если у вас отсутствуют права на выполнение операций с диском на уровне администратора, обратитесь к администратору вашей системы.

На компьютере с установленной ОС семейства Linux для копирования диска выполните следующую консольную команду с правами суперпользователя (root):

dd if=/dev/sr0 of=/dev/sdX

где X – буква диска, соответствующая USB-накопителю.

Примечание – Для получения сведений о подключенных к системе накопителях выполните следующую консольную команду с правами суперпользователя root:

fdisk -l

При успешном подключении USB-накопителя в консоль будет выведена информация подобного вида:

fdisk -l
Диск /dev/nvme0n1: 60 GiB, 64424509440 байт, 125829120 секторов
Единицы: секторов по 1 * 512 = 512 байт
Размер сектора (логический/физический): 512 байт / 512 байт
Размер I/O (минимальный/оптимальный): 512 байт / 512 байт
Тип метки диска: dos
Идентификатор диска: 0x9ab46fba
Устр-во        Загрузочный  начало     Конец   Секторы Размер Идентификатор Тип
/dev/nvme0n1p1 *              2048   2099199   2097152     1G            83 Linux
/dev/nvme0n1p2             2099200 125829119 123729920    59G            8e Linux LVM
Диск /dev/mapper/rv-root: 15,1 GiB, 16257122304 байт, 31752192 секторов
Единицы: секторов по 1 * 512 = 512 байт
Размер сектора (логический/физический): 512 байт / 512 байт
Размер I/O (минимальный/оптимальный): 65536 байт / 65536 байт
Диск /dev/mapper/rv-swap: 3,9 GiB, 4215275520 байт, 8232960 секторов
Единицы: секторов по 1 * 512 = 512 байт
Размер сектора (логический/физический): 512 байт / 512 байт
Размер I/O (минимальный/оптимальный): 512 байт / 512 байт
Диск /dev/mapper/rv-var_log_audit: 2 GiB, 2147483648 байт, 4194304 секторов
Единицы: секторов по 1 * 512 = 512 байт
Размер сектора (логический/физический): 512 байт / 512 байт
Размер I/O (минимальный/оптимальный): 65536 байт / 65536 байт
Диск /dev/mapper/rv-var_log: 8 GiB, 8589934592 байт, 16777216 секторов
Единицы: секторов по 1 * 512 = 512 байт
Размер сектора (логический/физический): 512 байт / 512 байт
Размер I/O (минимальный/оптимальный): 65536 байт / 65536 байт
Диск /dev/mapper/rv-var: 15 GiB, 16106127360 байт, 31457280 секторов
Единицы: секторов по 1 * 512 = 512 байт
Размер сектора (логический/физический): 512 байт / 512 байт
Размер I/O (минимальный/оптимальный): 65536 байт / 65536 байт
Диск /dev/mapper/rv-tmp: 2 GiB, 2147483648 байт, 4194304 секторов
Единицы: секторов по 1 * 512 = 512 байт
Размер сектора (логический/физический): 512 байт / 512 байт
Размер I/O (минимальный/оптимальный): 65536 байт / 65536 байт
Диск /dev/mapper/rv-home: 1 GiB, 1073741824 байт, 2097152 секторов
Единицы: секторов по 1 * 512 = 512 байт
Размер сектора (логический/физический): 512 байт / 512 байт
Размер I/O (минимальный/оптимальный): 65536 байт / 65536 байт
Диск /dev/sda: 3,8 GiB, 4026531840 байт, 7864320 секторов
Единицы: секторов по 1 * 512 = 512 байт
Размер сектора (логический/физический): 512 байт / 512 байт
Размер I/O (минимальный/оптимальный): 512 байт / 512 байт
Тип метки диска: dos
Идентификатор диска: 0x0060d108
Устр-во    Загрузочный начало   Конец Секторы Размер Идентификатор Тип
/dev/sda1  *             2048 7864319 7862272   3,8G        e W95 FAT16 (LBA)

Раздел /dev/sda1 с файловой системой W95 FAT16 (LBA) соответствует подключенному к компьютеру USB-накопителю.

Для вывода информации только о подключенных к системе накопителях можно воспользоваться командой fdisk -l | grep sda:

fdisk -l | grep sda
Диск /dev/sda: 3,8 GiB, 4026531840 байт, 7864320 секторов
/dev/sda1  *             2048 7864319 7862272   3,8G        e W95 FAT16 (LBA)

Раздел /dev/sda1 соответствует первому подключенному к системе накопителю. При использовании нескольких накопителей они могут быть идентифицированы как /dev/sdb1, /dev/sdc1 и т.д.

Запуск программы установки

Для установки гипервизора загрузите сервер с носителя с дистрибутивом ROSA Virtualization.

Важно – В настройках BIOS/UEFI установите приоритет загрузки сервера с DVD- или USB-накопителя, а также включите режим аппаратной виртуализации процессора.

В процессе загрузки сервера на экране автоматически появится меню, позволяющее запускать программу установки гипервизора в различных режимах (рисунок 1).

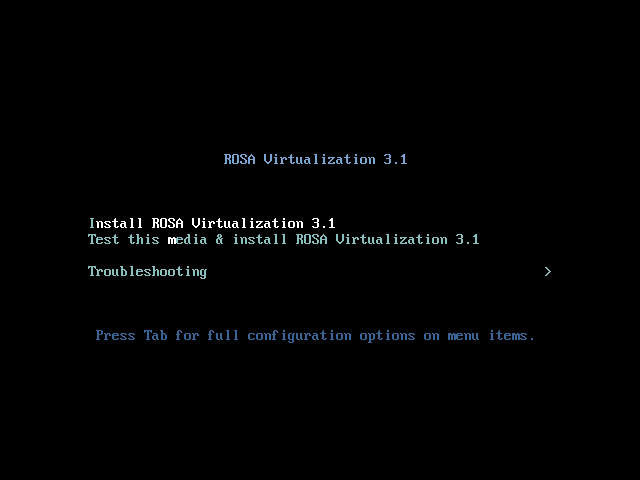

Рисунок 1 – Меню установки ROSA Virtualization 3.1

Для запуска графического интерфейса программы установки гипервизора нажмите клавишу Enter или дождитесь автоматического старта установки через 60 секунд.

Примечания:

В данном руководстве рассматривается вариант установки гипервизора с использованием графического интерфейса программы Anaconda, но в редких случаях (например, когда программа установки не может корректно определить видеокарту) может потребоваться консольный режим установки гипервизора в текстовом интерфейсе программы Anaconda.
В текстовом режиме установки гипервизора будут доступны только стандартные схемы разбиения диска на разделы (например, можно использовать весь диск или удалить существующие разделы, но нельзя добавлять разделы и файловые системы).
Для запуска текстового интерфейса программы установки гипервизора нажмите клавишу Tab, затем введите через пробел слово text в конец строки с параметрами загрузки и нажмите клавишу Enter.

Выбор языка для установки

После запуска программы установки на экране появится окно приветствия (рисунок 2), предназначенное для выбора языка интерфейса, который будет использоваться в процессе установки гипервизора.

Используя полосу прокрутки и строку поиска выберите из списка в левой области окна необходимый язык интерфейса установки, а в правой области – языковой регион.Рисунок 2 – Окно приветствия программы установкиРисунок 2 – Окно приветствия программы установки

Рисунок 2 - Окно приветствия программы установки

По умолчанию язык интерфейса установки – Русский (Россия).

Для перехода к следующему этапу установки нажмите кнопку Продолжить.

Параметры установки

Настройка параметров установки системы

На экране появится интерфейс, предназначенный для обзора и последующей настройки параметров установки. Вместо последовательного определения параметров программа установки дает возможность настроить параметры в произвольном порядке, выбирая необходимые секции с требуемыми параметрами в меню "Сводка установки" (рисунок 3)

В меню "Сводка установки" параметры установки распределены по следующим разделам – "Региональные настройки", "Программное обеспечение", "Система", "Параметры пользователей".

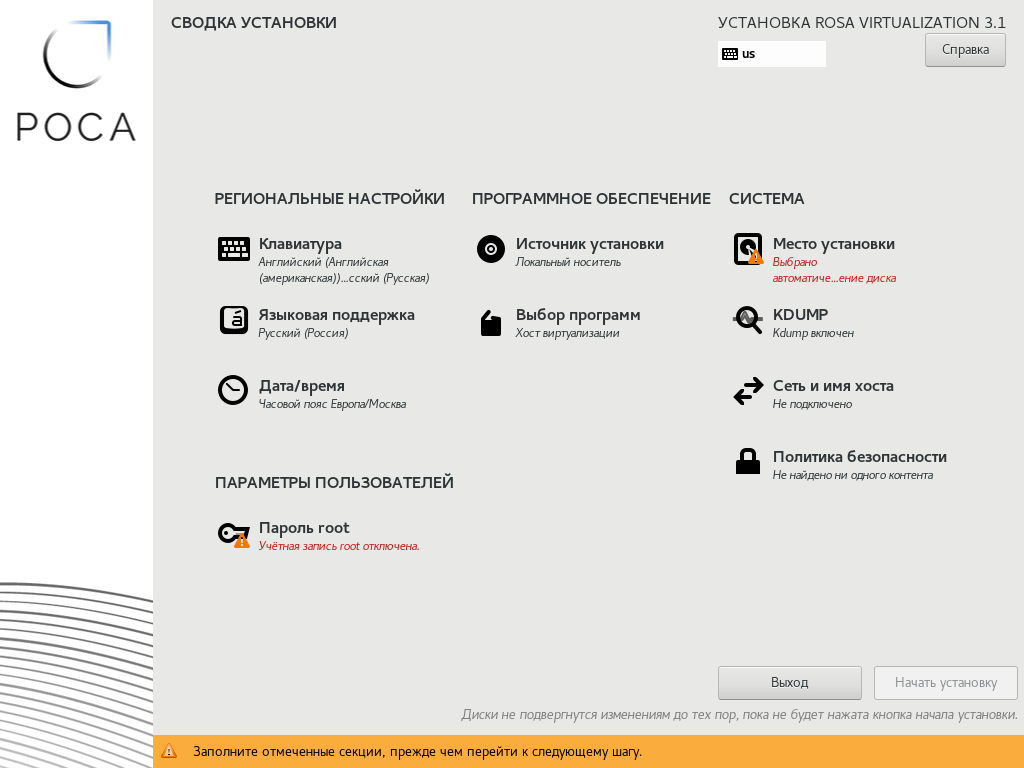

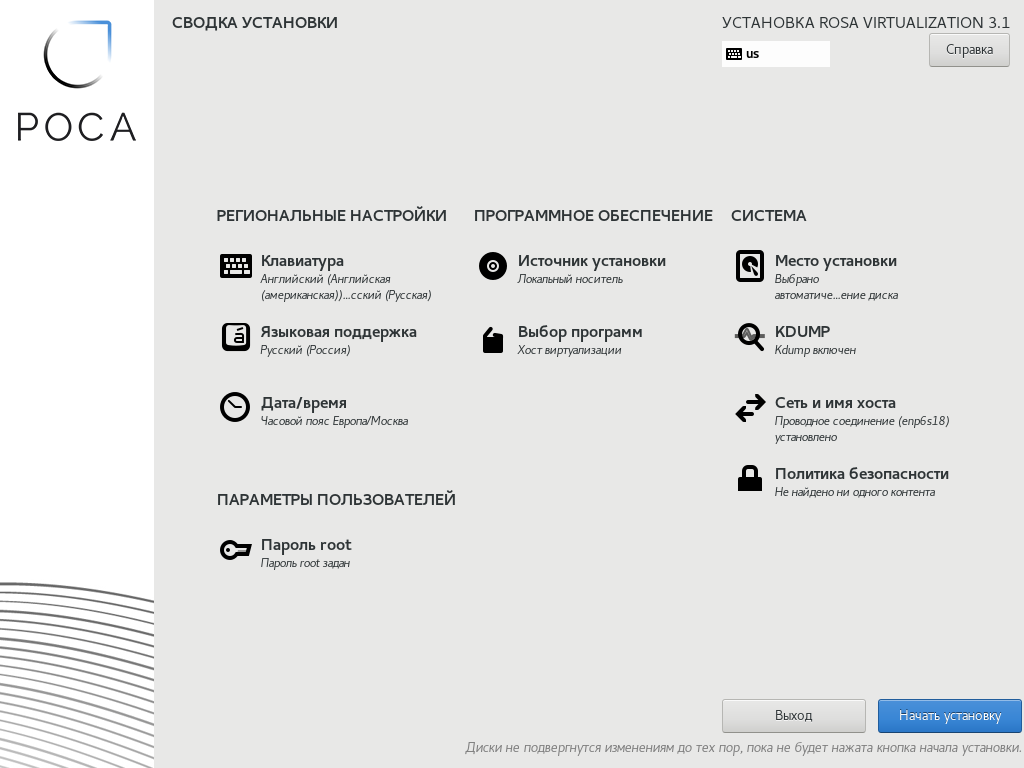

Рисунок 3 – Сводка установки

Региональные настройки

Раздел "Региональные настройки" содержит следующие секции с параметрами установки:

Клавиатура – интерфейс секции позволяет выбрать раскладку клавиатуры и указать комбинацию клавиш для переключения раскладки. Значения параметров по умолчанию – раскладка "Английская/Русская" с комбинацией клавиш Alt+Shift для переключения раскладки;
Языковая поддержка – интерфейс секции предназначен для добавления дополнительных языков в пользовательский интерфейс гипервизора. Значение параметра по умолчанию – "Русский (Россия)";

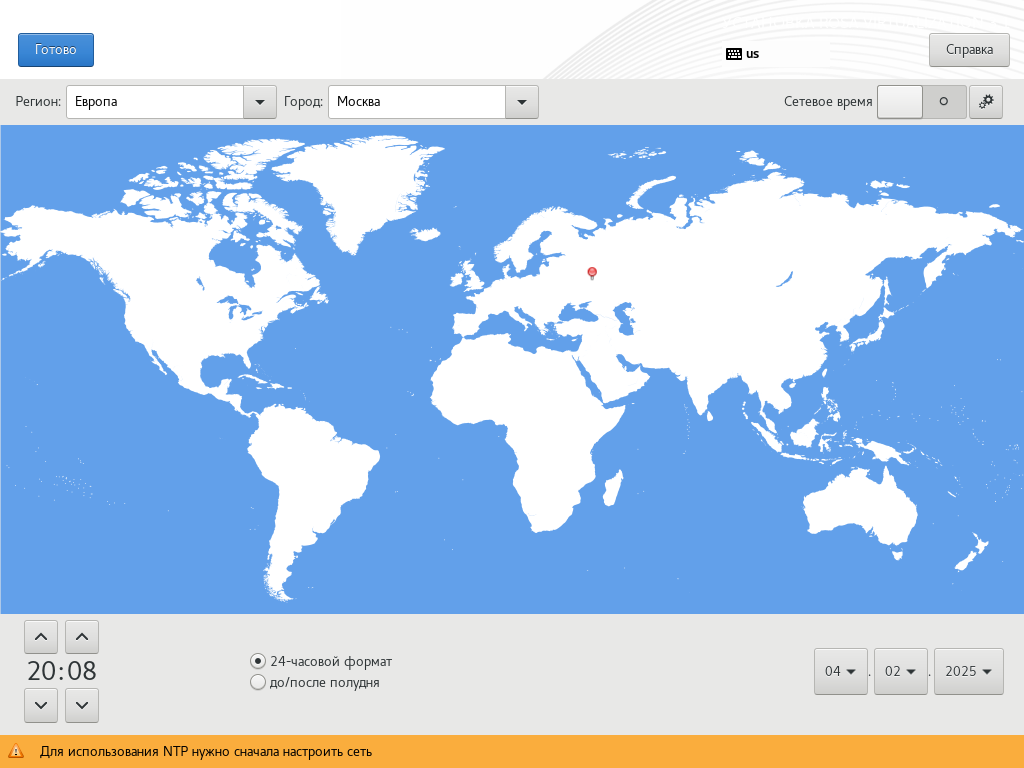

Дата/время – интерфейс секции предназначен для проверки и при необходимости корректировки автоматически определенных даты, времени и часового пояса, а также для подключения гипервизора к внешним сетевым источникам точного времени по протоколу NTP.

Настройка устанавливаемого программного обеспечения

Раздел "Программное обеспечение" содержит следующие секции с параметрами установки:

Источник установки – интерфейс секции позволяет указать расположение установочных файлов (локальный носитель или сетевой репозиторий) и осуществить проверку целостности установочного носителя. Если программа установки гипервизора была запущена с DVD- или USB-накопителя, то установочный носитель будет обнаружен автоматически;
Выбор программ – интерфейс секции предназначен для выбора базового программного окружения, которое будет установлено в процессе инсталляции ПО.

Примечание – Значение параметра по умолчанию – Хост виртуализации (функции гипервизора).

Выбор типа устанавливаемого программного обеспечения

Выбрать тип устанавливаемых компонент можно в меню "Выбор программ" (рисунок 4).

Рисунок 4 – Выбор типа устанавливаемого ПО (выбран Хост виртуализации)

Доступны следующие компоненты базового окружения:

Хост виртуализации – выберите данную опцию для установки хоста виртуализации (функции гипервизора).
Служба каталогов – выберите данную опцию для установки службы каталогов/контроллера домена.
Минимальная установка – выберите данную опцию для установки минимальной конфигурации сервера.

После выбора необходимого компонента нажмите на кнопку Готово для возврата на экранную форму "Сводка установки".

Настройка параметров системы. Сетевые настройки. Выбор имени хоста

Раздел "Система" содержит следующие секции с параметрами установки:

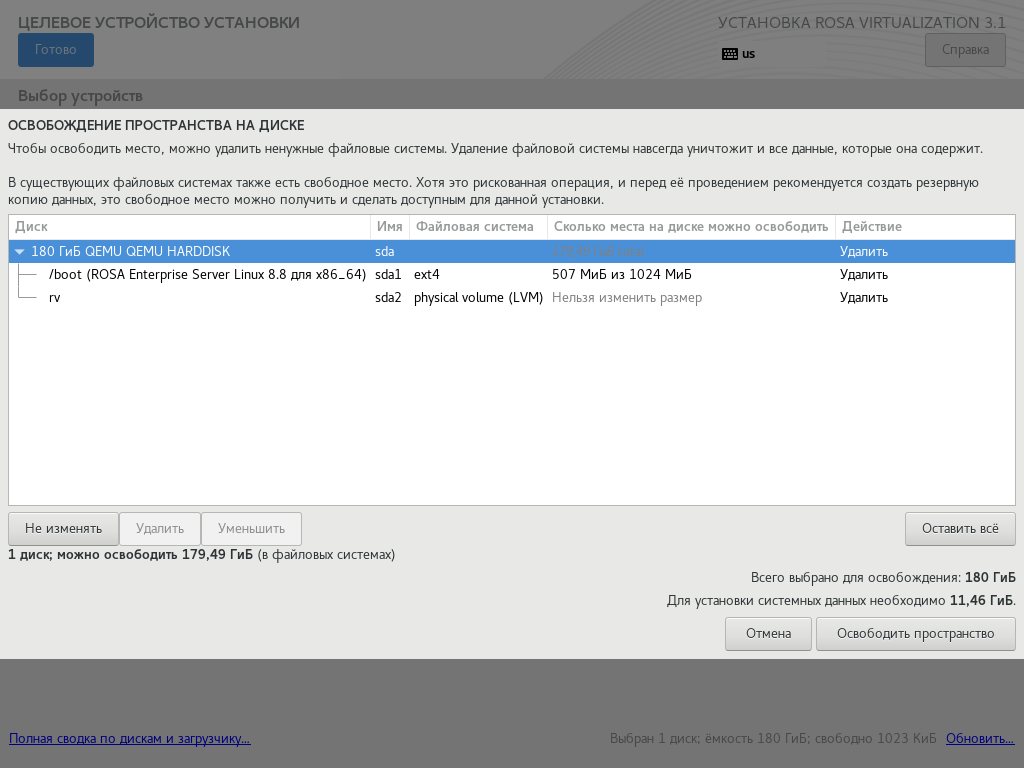

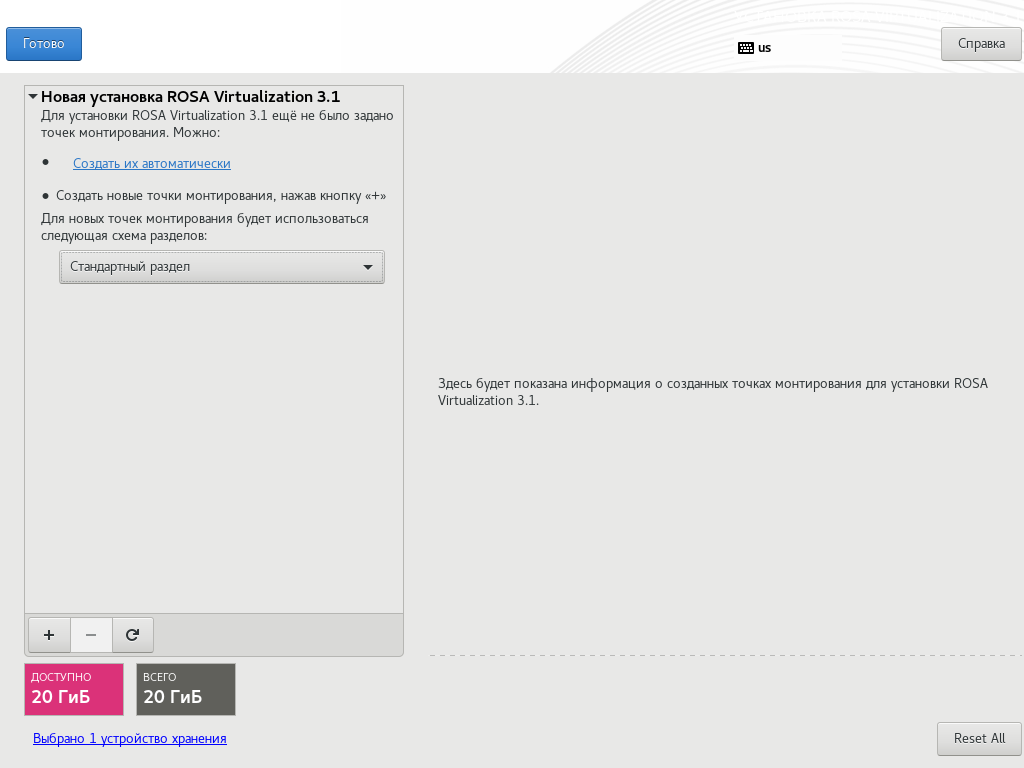

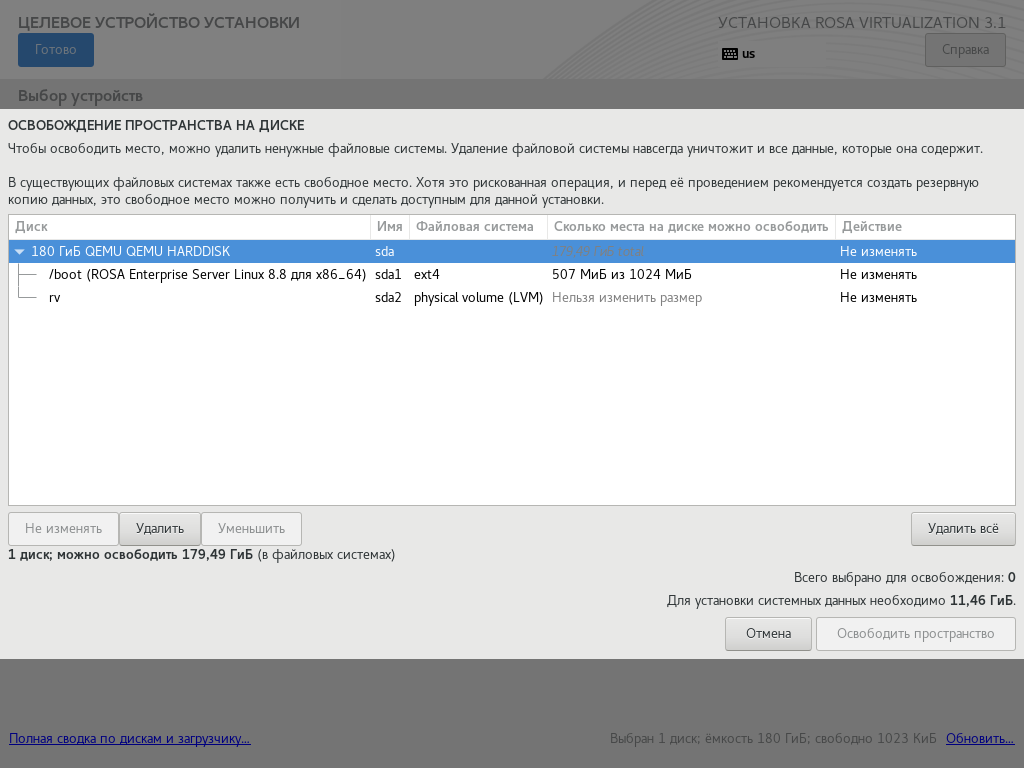

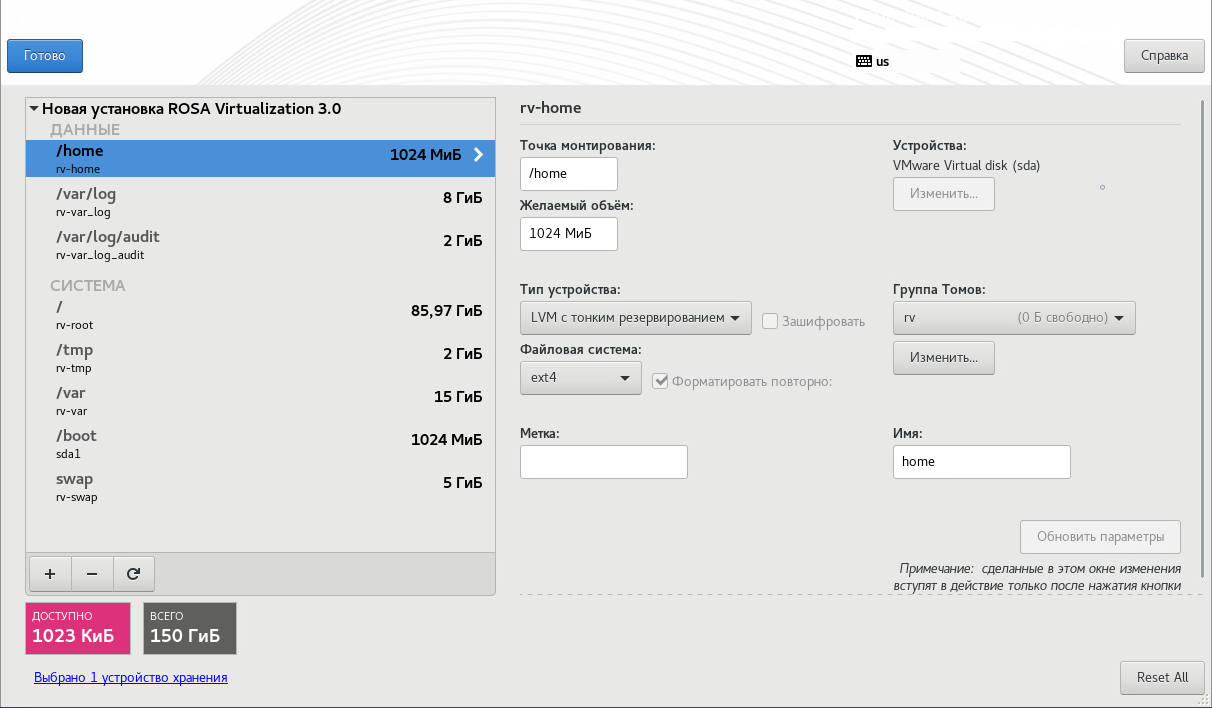

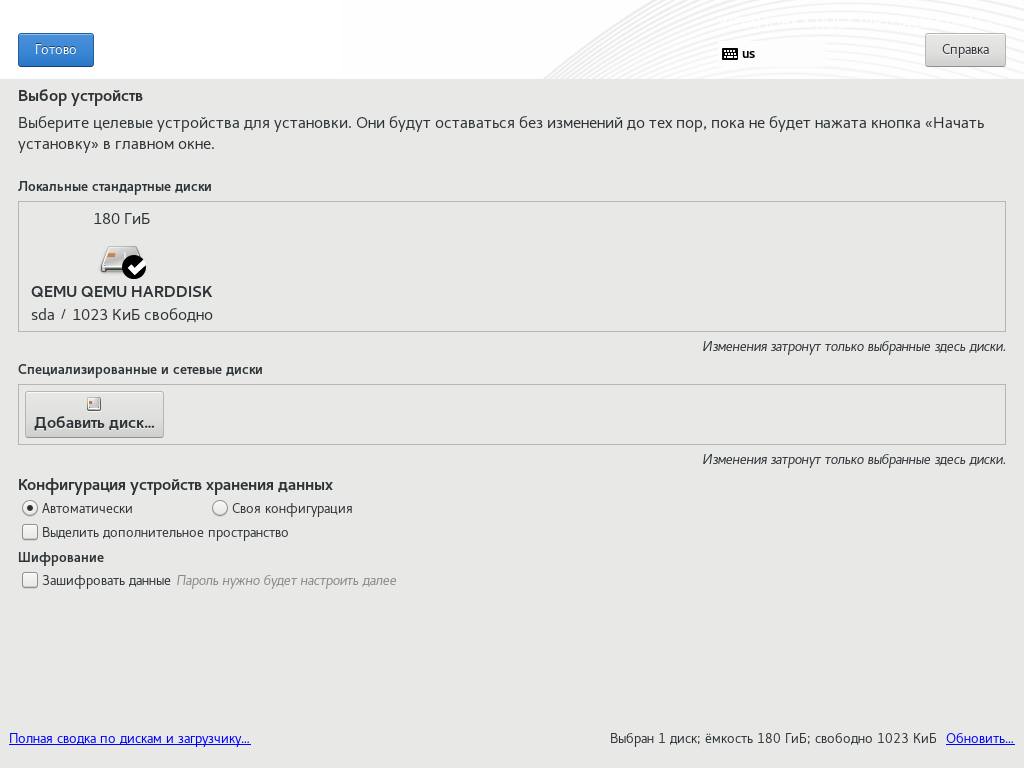

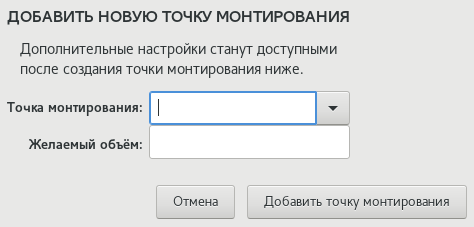

Место установки – интерфейс секции предназначен для выбора диска для установки гипервизора и настройки конфигурации разделов диска в автоматическом или ручном режиме;
KDUMP – интерфейс секции предназначен для управления (включение/выключение) и настройки резервирования памяти для kdump (механизм сбора статистики о сбоях ядра). Значение параметра по умолчанию – "kdump включен с резервированием памяти в автоматическом режиме";

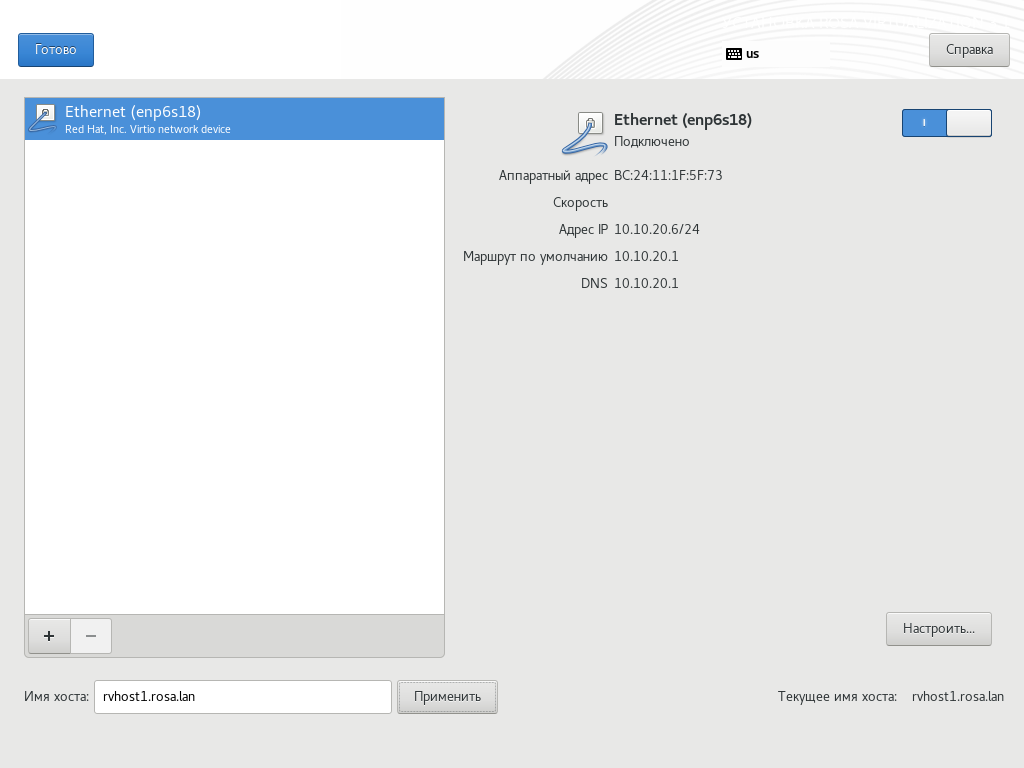

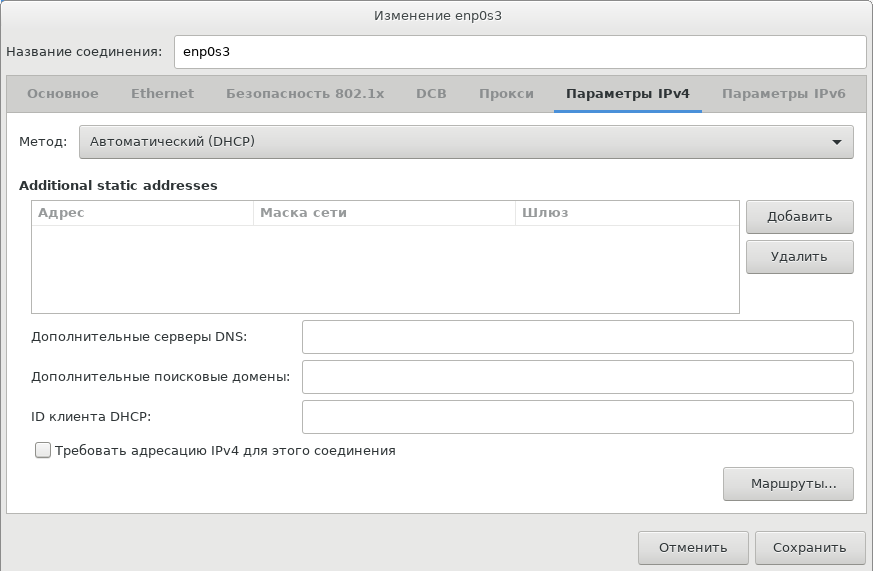

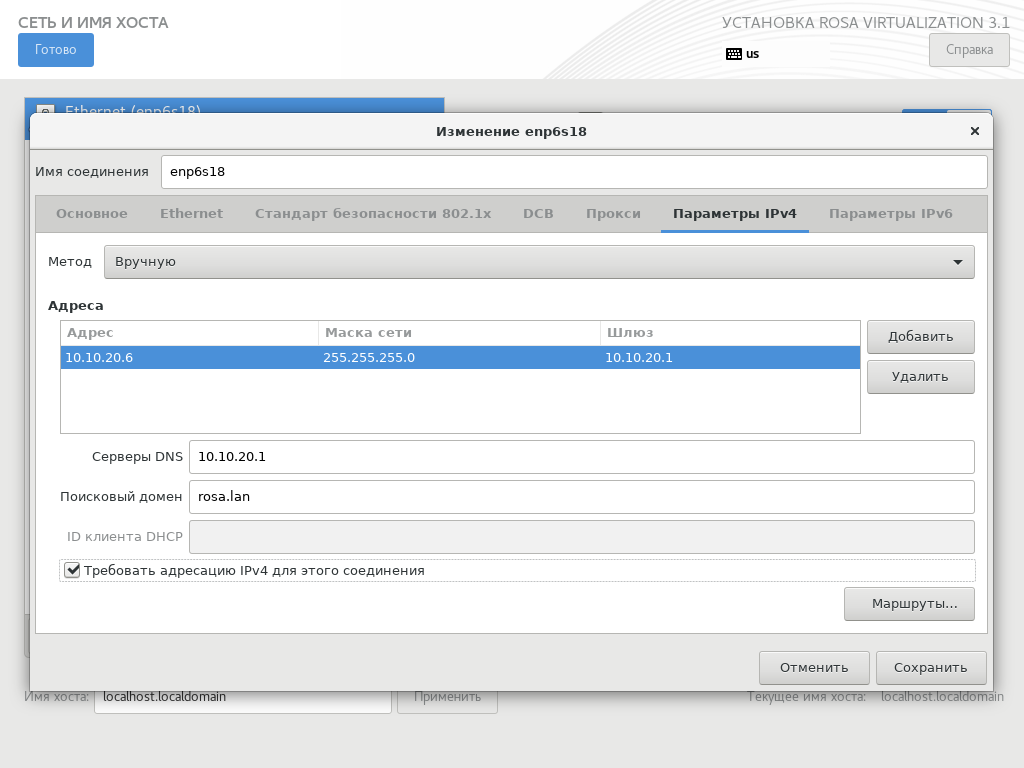

Сеть и имя хоста – интерфейс секции предназначен для настройки параметров сетевых адаптеров и указания имени хоста гипервизора;

Раздел "Параметры пользователей" содержит секцию "Пароль root", которая предназначена для установки пароля учетной записи суперпользователя root (администратора гипервизора).

Под наименованием каждой секции приводится информация о текущих параметрах, настроенных автоматически программой установки.

Примечание – Секции, отмеченные восклицательным знаком, являются обязательными для настройки параметров, что также подтверждает сообщение в нижней части окна, выделенное оранжевым фоном – "Заполните отмеченные секции, прежде чем перейти к следующему шагу".

Нажмите на наименование секции для перехода к интерфейсу настройки соответствующих параметров.

Важно – Следующие секции являются обязательными или рекомендуемыми для настройки параметров установки гипервизора:

Дата/время (см. пункт Дата, время и часовой пояс);
Целевое устройство установки (см. пункт Выбор места установки);
Сеть и имя хоста (см. пункт Имя хоста и сетевые подключения гипервизора);

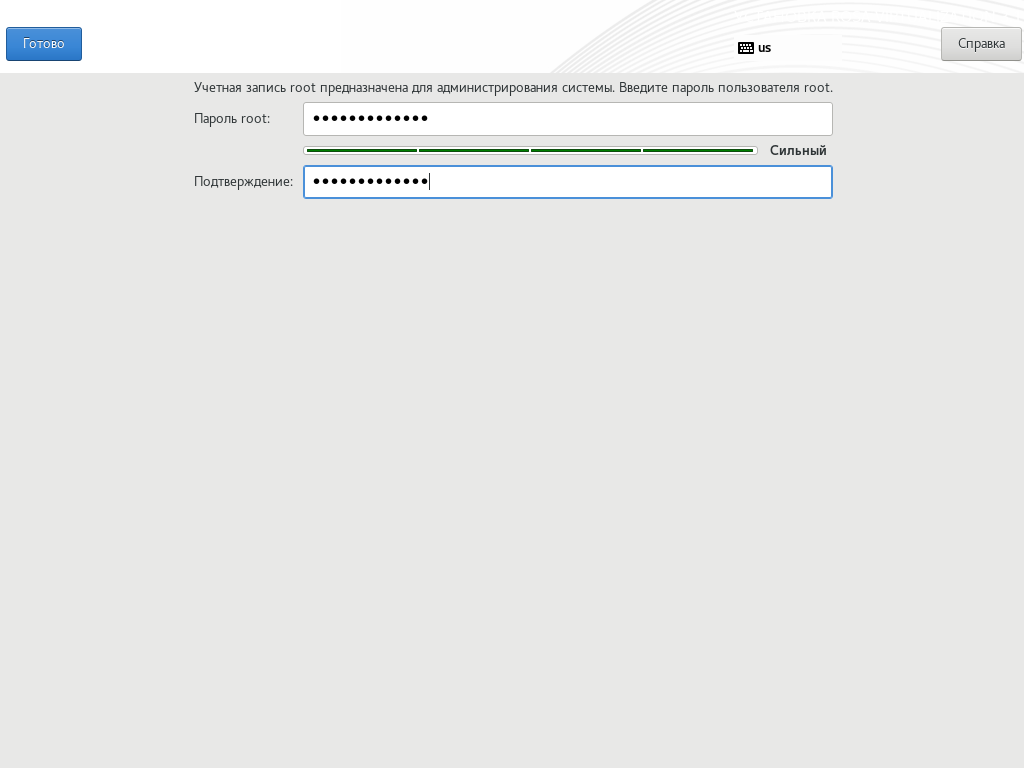

Пароль root (см. пункт Пароль для учетной записи суперпользователя root).

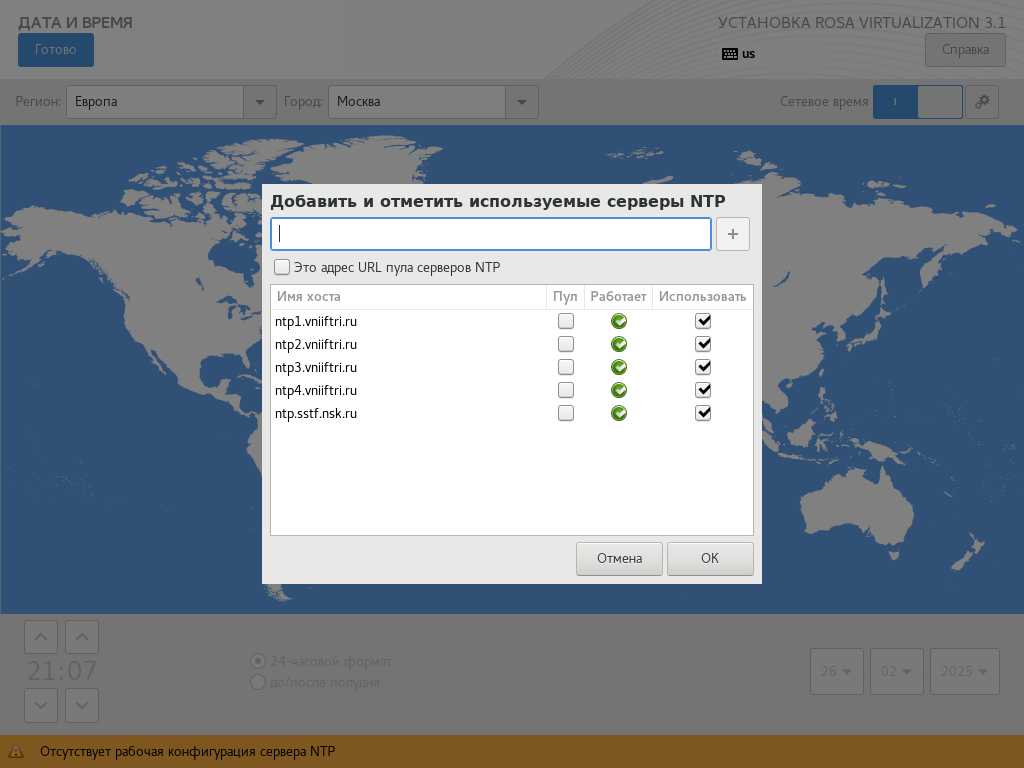

Примечание – Настройка даты/времени с использованием серверов NTP требует подключения к внешним сетевым источникам точного времени. Настройте "Сеть и имя хоста" до начала настройки даты/времени, если вы планируете использовать внешние сетевые источники точного времени.

После настройки всех обязательных и рекомендуемых параметров нажмите кнопку Начать установку для старта процесса установки гипервизора (см. пункт Начало и ход процесса установки).

Для отмены установки нажмите кнопку Выход и подтвердите прекращение процесса установки.

Дата, время и часовой пояс

Интерфейс секции "Дата/время" предназначен для проверки и при необходимости корректировки автоматически определенных даты, времени и часового пояса, а также для подключения гипервизора к внешним сетевым источникам точного времени по протоколу NTP (рисунок 5).

Примечание – Для настройка даты/времени с использованием серверов NTP требуется настроенное сетевое подключение (настройка осуществляется в секции "Сеть и имя хоста"), обеспечивающее сетевую доступность серверов NTP.

Для настройки времени и часового пояса выберите последовательно регион и город из соответствующих выпадающих списков. Если необходимого города нет в списке, выберите ближайший город в той же часовой зоне.

Рисунок 5 – Настройка даты, времени и часового пояса

Примечание – Настройте часовой пояс, даже если вы планируете использовать протокол NTP для синхронизации часов.

Если системные часы показывают неверное время, откорректируйте его с помощью кнопок ˄ (больше) и ˅ (меньше). Для выбора формата отображения времени установите в соответствующее положение переключатель – 24-часовой формат или АМ/РМ.

При необходимости скорректируйте дату. Для этого выберите из выпадающих списков текущие значения дня, месяца и года.

Примечание – Для использования внешних сетевых источников точного времени по протоколу NTP необходимо сначала настроить сетевое подключение, обеспечив сетевую доступность серверов NTP.

Настройка сетевого времени с использованием протокола NTP

Если сервер подключен к сети, будет доступен переключатель "Сетевое время". Чтобы включить синхронизацию часов с использованием протокола NTP, установите во включенное положение переключатель "Сетевое время".

Для настройки синхронизации времени с определенным сервером NTP нажмите кнопку конфигурации . На экране появится модальное окно "Добавить и отметить используемые серверы NTP" (рисунок 6).

В модальном окне отобразится список используемых (предварительно настроенных) серверов NTP.

Рисунок 6 – Выбор серверов NTP

Для выбора сервера NTP из списка установите флажок "Использовать".

Для добавления дополнительного сервера NTP в список введите имя узла (адрес) и нажмите кнопку +. Для завершения настройки нажмите кнопку ОК (Рисунок 6).

Примечание – Если во время установки выбранный сервер NTP недоступен, системное время будет выставлено, когда сервер NTP станет активным.

После настройки параметров даты и времени нажмите кнопку Готово для возвращения в меню "Сводка установки".

Выбор места установки

Интерфейс секции "Целевое устройство установки" предназначен для выбора диска для установки гипервизора и настройки конфигурации разделов диска в автоматическом или ручном режиме (рисунок 7).

Рисунок 7 – Выбор диска и способа конфигурации разделов

По умолчанию интерфейс отображает только локальные диски, доступные для установки гипервизора. Для каждого диска показаны размер, метка, доступное пространство. Для выбора диска нажмите на блок с информацией о диске. Выбранный для установки диск будет отмечен флажком. При необходимости и наличии выберите несколько дисков для установки. Если диск не выбран, он не будет использоваться при установке.

Примечание – При необходимости в добавлении дополнительных устройств хранения данных (специализированных накопителей iSCSI, сетевых дисков FCoE SAN, устройств с модулями постоянной памяти NVDIMM) нажмите кнопку Добавить диск.

Для новой установки гипервизора с удалением всех существующих данных с выбранного диска установите переключатель "Конфигурация устройств хранения данных" в положение "Автоматически". Если на выбранном диске недостаточно свободного места для автоматического разбиения или был установлен флажок "Выделить дополнительное пространство", освободите пространство на диске вручную (см. пункт Настройка пользовательской конфигурации разделов диска).

Для настройки пользовательской конфигурации и создания разделов диска вручную установите переключатель "Конфигурация устройств хранения данных" в положение "Своя конфигурация" (см. пункт Настройка пользовательской конфигурации разделов диска).

Примечание – При необходимости в шифровании разделов диска (кроме /boot) установите флажок "Зашифровать данные" (см. пункт Настройка пользовательской конфигурации разделов диска).

При наличии двух и более дисков, выбранных для установки гипервизора, перейдите по ссылке "Полная сводка по дискам и загрузчику" в интерфейс выбора диска, на котором будет установлен загрузчик (см. пункт Настройка пользовательской конфигурации разделов диска).

Для продолжения настройки конфигурации диска или возвращения в меню "Сводка установки" нажмите кнопку Готово.

Освобождение дополнительного пространства на диске

Интерфейс освобождения дискового пространства содержит список разделов диска (файловых систем) и элементы управления, позволяющие удалять или уменьшать разделы (рисунок 8).

Примечание – При освобождении пространства будут удалены все данные, которые содержит раздел диска (за исключением случаев сжатия раздела), поэтому предварительно рекомендуется создать резервные копии необходимых данных.

В столбце "Сколько места на диске можно освободить" показан потенциально доступный размер дискового пространства.

Рисунок 8 – Интерфейс формы для освобождения дискового пространства

В столбце "Действие" показан метод освобождения пространства, а сами методы освобождения пространства доступны по нажатию следующих соответствующих кнопок:

Не изменять – не освобождать место в выбранной файловой системе. Это действие установлено по умолчанию;
Удалить – освободить все занятое пространство;
Уменьшить – освободить незанятое пространство в файловой системе. Размер корректируется с помощью ползунка. Это действие недоступно для LVM и RAID;
Удалить все / Оставить все – функционирует как переключатель: если выбрать один вариант, название кнопки изменится на второй, и наоборот. Действие применимо ко всем файловым системам.

Выберите файловую систему (раздел) или весь диск, после чего примените необходимые методы освобождения пространства. Когда будет достигнут достаточный объем свободного дискового пространства для продолжения установки (объем зависит от выбранного базового и дополнительного ПО), нажмите кнопку Освободить пространство, которая станет доступной для использования (Рисунок 9).

Настройка пользовательской конфигурации разделов диска

Рисунок 9 – Выбрано для освобождения 180ГБ дискового пространства

Для установки гипервизора рекомендуется создать следующие разделы: /, /boot, /home, /var, /tmp, swap. Раздел подкачки swap не является обязательным, но при ограниченном количестве оперативной памяти его использование настоятельно рекомендуется. Дополнительно администратор установки может создать другие разделы по своему усмотрению.

Для создания раздела диска необходимо создать точку монтирования (автоматически или вручную) и настроить параметры раздела (тип устройства, тип файловой системы раздела).

Если переключатель "Конфигурация устройств хранения данных" был установлен в положение "Своя конфигурация", на экране появится интерфейс создания разделов диска.

Создание схемы разделов LVM с тонким резервированием

Для создания схемы разделов LVM с тонким резервированием выберите в списке пункт "LVM с тонким резервированием" (рисунок 10).

Рисунок 10 – Создание схемы разделов LVM с тонким резервированием

Создание стандартных разделов

Для создания схемы со стандартными разделами выберите в списке пункт "Стандартный раздел" (рисунок 11).

Рисунок 11 – Создание схемы со стандартными разделами

Примечание – При наличии существующих разделов убедитесь, что на диске достаточно места для установки гипервизора (значение свободного дискового пространства приведено в нижней части окна интерфейса). При необходимости в освобождении дискового пространства удалите ненужные разделы. Для удаления выбранного раздела нажмите кнопку –.

Автоматическое создание разделов и точки монтирования

Для того чтобы программа установки автоматически создала разделы и точки монтирования, выберите схему разбиения разделов ‒ Стандартный раздел, LVM с тонким резервированием (схема по умолчанию), LVM‒ из выпадающего списка и нажмите ссылку "Создать их автоматически".

В результате будут созданы разделы /, /boot, /home, /var, /tmp и раздел подкачки swap. При этом раздел /boot будет создан как стандартный раздел независимо от ранее выбранного значения схемы разделов.

Создание точки монтирования вручную

Для создания точки монтирования вручную нажмите кнопку +. На экране появится модальное окно "Добавить новую точку монтирования" (рисунок 12).

Выберите раздел для подключения точки монтирования из выпадающего списка в поле "Точка монтирования" (рисунок 12) или введите путь к необходимому разделу вручную. Например, / ‒ для корневого раздела, /boot ‒ для загрузочного раздела.

Рисунок 12 – Создание точки монтирования

Укажите размер раздела в мегабайтах, гигабайтах или терабайтах в поле "Желаемый объём", например, 20 ГБ. Если размер не задан или превышает допустимый, будет занято все доступное дисковое пространство.

Нажмите кнопку Добавить точку монтирования (рисунок 12).

После создания точки монтирования станут доступными (в правой области интерфейса) настройки параметров раздела (рисунок 13).

Для выбранного раздела доступны следующие параметры настройки:

Рисунок 13 – Настройки параметров раздела

Точка монтирования – точка подключения раздела. Например, для корневого раздела введите /, для загрузочного раздела введите /boot, для раздела подкачки указывать точку не нужно, достаточно лишь ввести тип swap;
Желаемый объём – размер раздела в килобайтах, мегабайтах, гигабайтах или терабайтах. Если единицы не указаны, будут использоваться килобайты;
Тип устройства – тип раздела. Параметр может принимать следующие значения: "Стандартный раздел", "LVM", "LVM с тонким резервированием" (см. пункт Выбор места установки). При наличии двух и более дисков, выбранных для установки гипервизора, также будет доступно значение "RAID";
Файловая система – тип файловой системы. Параметр может принимать следующие значения: "XFS", "ext4", "ext3", "ext2", "VFAT", "swap", "biosboot" (см. пункт Выбор места установки). Справа от поля расположен флажок для форматирования;
Метка – уникальная метка раздела;
Имя – имя тома LVM. Имена стандартных разделов присваиваются автоматически и не меняются. Например, разделу /home может быть присвоено имя sda1.

При необходимости внесите изменения в значения параметров.

Для сохранения изменений нажмите кнопку Обновить параметры. При этом изменения вступят в силу только после начала установки.

Для завершения настройки нажмите кнопку Готово.

На экране появится модальное окно "Сводка изменений" (рисунок 14), где будут перечислены выбранные операции по настройке разделов и файловых систем, включающие создание, изменение размера и удаление.

Нажмите кнопку Принять изменения.

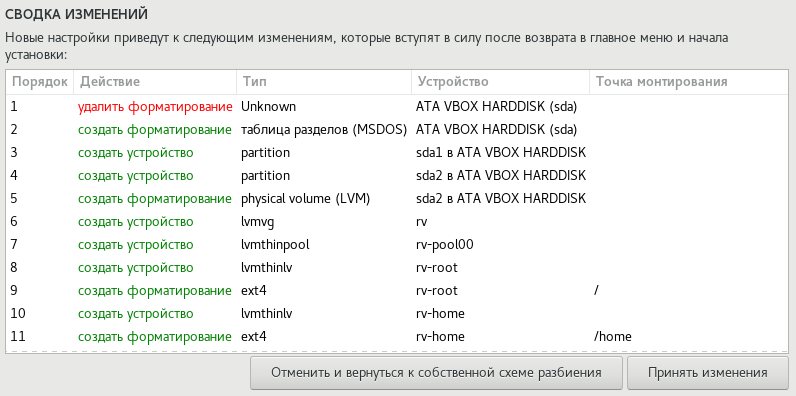

Рисунок 14 – Сводка изменений

Для отмены изменений нажмите кнопку Отменить и вернуться к собственной схеме разбиения.

Для того, чтобы настроить разделы вручную на другом диске, выберите необходимый диск в окне интерфейса секции "Целевое устройство установки" и установите переключатель "Конфигурация устройств хранения данных" в положение "Своя конфигурация".

Общая схема разбиения диска на разделы

В общем случае при настройке пользовательской конфигурации диска рекомендуется создать следующие разделы:

корневой раздел файловой системы / (рекомендуемый размер – не менее 10 ГБ);
загрузочный раздел /boot (рекомендуемый размер – не менее 1 ГБ);
раздел домашнего каталога /home (рекомендуемый размер – не менее 1 ГБ);
раздел каталога приложений /var (рекомендуемый размер – не менее 25 ГБ);
раздел каталога временных файлов /tmp (рекомендуемый размер – не менее 2 ГБ);
раздел подкачки swap (рекомендуемый размер – не менее 3 ГБ).

Примечания:

В системах с BIOS, использующих таблицу GPT, необходимо создать стандартный раздел biosboot размером 1 МБ, в то время как при наличии на диске области MBR в этом нет необходимости.
В системах с UEFI необходимо создать стандартный раздел /boot/efi размером не менее 50 МБ (рекомендуемый размер – 200 МБ).
Некоторые BIOS не поддерживают загрузку с RAID-контроллеров. В таких случаях раздел /boot следует создать на отдельном диске за пределами RAID-массива.

Типы разделов диска

При настройке пользовательской конфигурации диска поддерживается создание разделов следующих типов:

Стандартный раздел – раздел может содержать файловую систему или пространство подкачки, а также выступать в качестве основы для программного RAID-массива или физического тома LVM;
LVM – раздел оптимизирует работу жестких дисков. При создании раздела логический том LVM будет создан автоматически;
LVM с тонким резервированием – раздел перераспределяет свободное пространство между устройствами в зависимости от требований приложений. По мере необходимости пул пространства может наращиваться динамически;
RAID – каждому диску выделяется один RAID-раздел. При наличии двух и более дисков, выбранных для установки гипервизора, появится возможность создать программный RAID-массив.

Создание группы томов LVM

LVM распределяет пространство между динамически изменяемыми томами. Разделы физического диска представлены в качестве физических томов, которые могут быть объединены в группы. В свою очередь, группы томов могут подразделяться на логические тома, которые по принципу работы аналогичны стандартным дисковым разделам. Таким образом, логические тома LVM функционируют как разделы, которые могут располагаться на нескольких физических дисках.

Группа томов LVM создается через интерфейс настройки параметров раздела. Из выпадающего списка "Тип устройства" выберите значение "LVM с тонким резервированием". В результате появится список "Группа Томов" с именем созданной группы томов LVM.

Для настройки созданной группы томов LVM нажмите кнопку Изменить. На экране появится модальное окно "Настройка группы томов" (рисунок 15).

Введите имя для группы томов LVM и выберите диск/диски для размещения раздела.

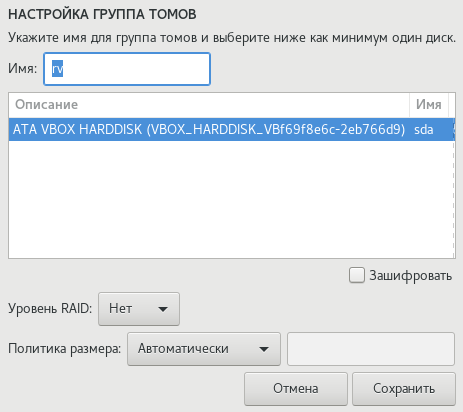

Рисунок 15 – Настройка группы томов LVM

При необходимости создайте программный RAID-массив для группы томов LVM. Из выпадающего списка "Уровень RAID" выберите одно из следующих значений:

RAID-0 (производительность);
RAID-1 (избыточность);
RAID-4 (проверка ошибок);
RAID-5 (распределенная проверка ошибок);
RAID-6 (проверка ошибок с избыточностью);
RAID-10 (производительность, избыточность).

Примечание – Для шифрования раздела группы томов LVM установите флажок "Зашифровать".

Определите размер группы томов LVM. Из выпадающего списка "Политика размера" выберите одно из следующих значений:

Автоматически – размер группы томов будет определен с учетом заданных параметров. Вариант является оптимальным, если не требуется оставлять свободное пространство в пределах группы томов;
Как можно больше – выделяется максимально возможный размер независимо от конфигурации. Вариант подходит для хранения данных в LVM с возможной перспективой добавления новых или наращивания существующих томов;
Фиксированный – точный размер группы томов устанавливается вручную. Введите в поле необходимое значение размера группы томов.

Нажмите кнопку Сохранить.

Если для создания RAID-массива не хватает дисков, в нижней части окна появится сообщение с рекомендуемым количеством.

Примечание – Загрузочный раздел /boot не может располагаться в пределах логического тома LVM.

Создание программного RAID-массива

RAID-массивы объединяют несколько устройств хранения для обеспечения должного уровня производительности и отказоустойчивости.

RAID-массив создается один раз, после чего состав RAID-массива можно корректировать посредством добавления или исключения дисков.

На каждом диске может быть создан один RAID-раздел. Таким образом, максимальный уровень RAID определяется количеством дисков.

При наличии двух и более дисков, выбранных для установки гипервизора, появится возможность создать программный RAID-массив через интерфейс настройки параметров раздела. Из выпадающего списка "Тип устройства" выберите значение "RAID". В результате появится список "Уровень RAID" для выбора одного из следующих значений:

RAID-0 (производительность) – данные распределяются между несколькими дисками. RAID-0 обеспечивает высокий уровень производительности за счет объединения дисков в одно виртуальное устройство. Надежность RAID-0 невысокая, так как отказ одного диска приведет к сбою всего массива. Для создания RAID-0 необходимо как минимум два раздела RAID;
RAID-1 (избыточность) – использует зеркалирование за счет копирования данных на все диски в составе массива. Дополнительные устройства повышают уровень избыточности. Для создания RAID-1 необходимо как минимум два раздела RAID;
RAID-4 (проверка ошибок) – данные распределяются между несколькими дисками, но при этом один диск служит для хранения информации о четности, что помогает восстановить данные в случае сбоя. Недостаток такой организации заключается в том, что информация о четности хранится на одном диске, что представляет риск для общей производительности массива. Для создания RAID-4 необходимо как минимум три раздела RAID;
RAID-5 (распределенная проверка ошибок) – контрольные суммы и данные циклически распределяются между элементами массива. RAID-5 более востребован по сравнению с RAID-4 благодаря параллельной обработке данных. Для создания RAID-5 необходимо как минимум три раздела RAID;
RAID-6 (проверка ошибок с избыточностью) – аналогичен RAID-5, но контрольные данные копируются на два устройства. Для создания RAID-6 необходимо как минимум четыре раздела RAID (два раздела для основных данных и два раздела для контрольных данных);
RAID-10 (производительность, избыточность) – данные распределяются между зеркальными наборами дисков. RAID-10 из четырех разделов будет включать две зеркальные пары RAID-1. При этом данные последовательно распределяются между парами аналогично RAID-0. Для создания RAID-10 необходимо как минимум четыре раздела RAID.

Для сохранения изменений нажмите кнопку Обновить параметры.

Типы файловых систем

При настройке пользовательской конфигурации диска поддерживается создание файловых систем следующих типов:

XFS – высокопроизводительная масштабируемая файловая система, размер которой может достигать 16 эксабайт (16 миллионов терабайт). XFS поддерживает файлы размером до 8 эксабайт (8 миллионов терабайт) и структуры каталогов с десятками миллионов записей и включает функции журналирования метаданных, что гарантирует быстрое восстановление в случае сбоя, а также поддерживает дефрагментацию и изменение размера без необходимости отключения файловой системы. Максимально допустимый объем файловой системы XFS составляет 500 ТБ;
ext4 – файловая система, созданная на основе ext3. Преимуществами ext4 являются поддержка больших файловых систем и файлов, быстрое и эффективное распределение пространства, отсутствие ограничений на число подкаталогов в одном каталоге, быстрая проверка файловой системы и надежное ведение журналов. Максимально допустимый объем файловой системы ext4 составляет 50 ТБ;
ext3 – файловая система, созданная на основе ext2. Главным преимуществом ext3 является поддержка журналов, что сокращает время восстановления файловой системы благодаря отсутствию необходимости в проверке с использованием утилиты fsck;
ext2 – файловая система поддерживает стандартные типы файлов Unix (обычные файлы, каталоги, символьные ссылки) и позволяет присваивать им имена длиной до 255 знаков;
VFAT – файловая система Linux, совместимая с FAT и поддерживающая длинные имена файлов ОС семейства Windows;
swap – раздел подкачки для организации виртуальной памяти. Если в ОЗУ не хватает места для обработки данных, неактивные фрагменты перемещаются в область подкачки, освобождая место для новых страниц;
biosboot – небольшой стандартный раздел для загрузки систем на базе BIOS с дисков с таблицей разделов GPT.

Примечание – При работе с файлами большого размера (например, диски виртуальных машин) рекомендуется использовать файловую систему XFS.

Шифрование разделов диска

Шифрование разделов диска позволяет защитить конфиденциальные данные от неавторизованного доступа к серверному оборудованию, но накладывает дополнительные эксплуатационные ограничения.

Для шифрования разделов диска используется механизм LUKS.

Если в секции параметров "Целевое устройство установки" был установлен флажок "Зашифровать данные", на экране появится интерфейс создания пароля доступа к зашифрованным данным (рисунок 16).

Примечание – Пароль доступа надо будет вводить каждый раз при загрузке ОС гипервизора, поэтому шифрование разделов диска может быть нецелесообразным в промышленном режиме функционирования ROSA Virtualization, так как снижается общая производительность работы с платформой виртуализации. Также обратите внимание, что в случае утери парольной фразы зашифрованные разделы и их данные будут недоступны, и восстановить доступ будет невозможно.

В поле "Парольная фраза" введите парольную фразу, при этом обратите внимание на раскладку клавиатуры (рисунок 16). Для изменения раскладки клавиатуры нажмите на значок . Если введенный пароль является слабым, на экране появится информационное сообщение с предупреждением.

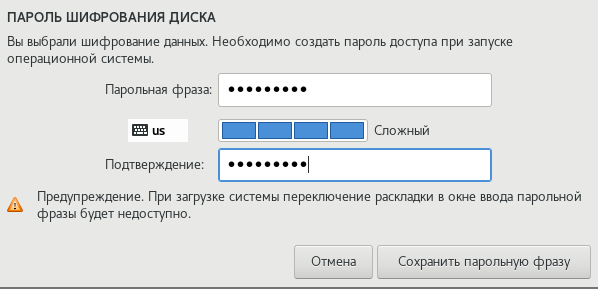

Рисунок 16 – Создание пароля доступа при использовании шифрования диска

В поле "Подтверждение" введите пароль доступа еще раз, после чего нажмите кнопку Сохранить парольную фразу.

Выбор диска для установки загрузчика

Загрузчик – первая программа, запускаемая после включения компьютера, которая передает управление ядру ОС.

ОС гипервизора использует загрузчик GRUB2.

При наличии двух и более дисков, выбранных для установки гипервизора, потребуется вручную определить необходимый загрузочный диск (рисунок 17). Переход по ссылке "Полная сводка по дискам и загрузчику" откроет интерфейс выбора диска, на котором будет установлен загрузчик.

По умолчанию загрузочное устройство отмечено флажком. Чтобы установить загрузчик на другое устройство, выберите его из списка и нажмите на кнопку Сделать загрузочным.

Для возвращения к интерфейсу секции "Целевое устройство установки" нажмите кнопку Закрыть (рисунок 17).

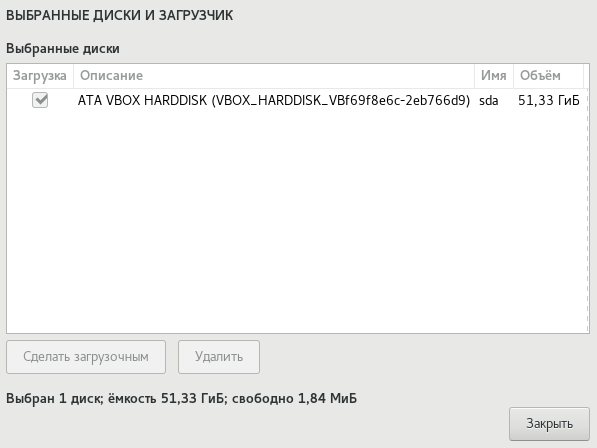

Рисунок 17 – Выбор диска для установки загрузчика

По умолчанию загрузчик GRUB2 будет установлен в область MBR для диска (с корневой файловой системой) размером меньше 2 ТБ или в область GPT ‒ для диска размером больше 2 ТБ.

Имя хоста и сетевые подключения гипервизора

Интерфейс секции "Сеть и имя хоста" предназначен для указания имени хоста и настройки параметров сетевых адаптеров гипервизора (рисунок 18).

Примечание – Задание имени хоста является обязательным для проведения успешной установки системы.

Примечание – Для установки и начала эксплуатации ROSA Virtualization необходимо настроить как минимум один сетевой адаптер. Подключение остальных сетевых адаптеров допускается выполнить после установки гипервизора с помощью средств администрирования.

Рисунок 18 – Сетевые адаптеры и имя хоста

Имя хоста

Имя хоста гипервизора является необходимым параметром для конфигурирования системы на этапе предварительной подготовки к установке

В поле "Имя узла" введите полное доменное имя хоста гипервизора (например, rvhost1.rosa.lan) и нажмите кнопку Применить. Каждый хост с установленным гипервизором должен иметь уникальное имя в домене.

Примечание – Имя хоста гипервизора должно быть действительным именем DNS, в котором разрешается использовать только цифры, символы алфавита и дефис (-). Другие символы в имени хоста (например, нижнее подчеркивание) приведут к сбоям в работе службы DNS. Кроме того, имя хоста должно состоять только из символов в нижнем регистре, прописные буквы в имени хоста не допускаются.

Сетевые подключения

Программа установки гипервизора автоматически найдет доступные сетевые интерфейсы и отобразит их списком в левой части окна секции "Сеть и имя хоста".

Для подключения сетевого интерфейса выберите необходимый адаптер в списке и установите переключатель в положение "|", а для отключения – в положение "О".

Для настройки параметров выберите необходимый сетевой интерфейс в списке и нажмите кнопку Настроить. На экране появится окно с параметрами интерфейса (перечень доступных параметров зависит от типа сетевого соединения) (рисунок 19).

Для автоматического подключения необходимого сетевого интерфейса в процессе загрузки ОС гипервизора установите флажок "Автоматически подключаться к этой сети, когда она доступна" во вкладке "Основное" с общими параметрами данного интерфейса.

Рисунок 19 – Параметры сетевого соединения: IPv4, подключение вручную, "Требовать адресацию IPv4 для этого соединения"

Настройка параметров сетевого подключения с автоматическим конфигурированием по протоколу DHCP

По умолчанию сетевые параметры IPv4 и IPv6 настраиваются автоматически по протоколу DHCP (рисунок 20).

Примечание – При использовании автоматической настройки сетевых параметров по протоколу DHCP необходимо наличие в сети DHCP сервера и добавление хоста на корпоративный DNS-сервер, который используется для разрешения имен хостов в домене.

Рисунок 20 – Настройка IPv4 с автоматическим конфигурированием по протоколу DHCP

Настройка параметров сетевого подключения с использованием статического IP-адреса

Для настройки сетевого соединения с использованием статического IP-адреса перейдите на вкладку "Параметры IPv4" и выберите из выпадающего списка "Метод" значение "Вручную" (рисунок 21).

Нажмите кнопку Добавить и введите в соответствующие поля необходимые значения статического IP-адреса интерфейса, маски сети и шлюза.

Рисунок 21 – Настройка параметров IPv4: вручную (статический IP адрес), IP адрес, маска подсети, шлюз, DNS-сервер, шлюз и поисковый домен

Примечание – Перед присвоением хосту статического IP-адреса убедитесь, что данный IP адрес не используется другими хостами в сети и не входит в диапазон IP-адресов, автоматически выделяемых DHCP сервером.

В поле "Серверы DNS" введите значение IP-адреса корпоративного и/или внешнего публичного DNS-сервера, который используется для разрешения имен хостов в домене (при необходимости укажите несколько IP-адресов DNS-серверов через запятую).

В поле "Поисковый домен" укажите наименование домена (например, rosa.lan).

Установите флажок "Требовать адресацию IPv4 для этого соединения".

Для применения сделанных изменений нажмите кнопку Сохранить (рисунок 21).

Для добавления и настройки нового виртуального интерфейса (VLAN и интерфейсы, созданные посредством объединения (группировки) физических сетевых адаптеров) нажмите кнопку + в левой нижней части окна секции "Сеть и имя хоста".

Для удаления выбранного сетевого интерфейса из списка программы установки нажмите кнопку –.

После настройки сетевых параметров нажмите кнопку Готово для возвращения в меню "Сводка установки" (рисунок 21).

Пароль для учетной записи суперпользователя root

Учетная запись суперпользователя root предназначена для администрирования ROSA Virtualization. Для учетной записи суперпользователя root крайне важно установить надежный пароль, чтобы исключить возможность несанкционированного доступа к ресурсам ROSA Virtualization.

При выборе и использовании пароля рекомендуется следовать следующим правилам:

длина пароля должна быть не менее 8 символов;
используйте для пароля не только буквы и цифры, но и спецсимволы (@, #, $, &, *, %, ! и т.п.);
используйте для пароля как строчные (в нижнем регистре), так и прописные (в верхнем регистре) буквы;
не используйте для пароля общеупотребительные слова, в том числе имена собственные. Надежный пароль должен представлять собой бессмысленную комбинацию символов;
никогда не записывайте пароль (ни на электронных, ни на бумажных носителях);
никому не сообщайте пароль;
запомните пароль, чтобы не забыть его.

В окне секции "Пароль root" введите и подтвердите пароль для учетной записи суперпользователя (рисунок 22).

Примечание – При вводе слишком простого пароля программа установки выдаст соответствующее предупреждение, и в этом случае рекомендуется сменить пароль на более надежный.

Рисунок 22 – Ввод и подтверждение пароля учетной записи root

После ввода пароля нажмите кнопку Готово для возвращения в меню "Сводка установки".

Начало и ход процесса установки

Для старта процесса установки гипервизора нажмите кнопку Начать установку, которая станет доступной в меню "Сводка установки" после настройки обязательных параметров (рисунок 23).

Программа установки Anaconda выделит место на выбранном диске и начнет установку гипервизора.

Рисунок 23 – Сводка установки

Ход процесса установки отображается на экране в виде индикатора прогресса (рисунок 24).

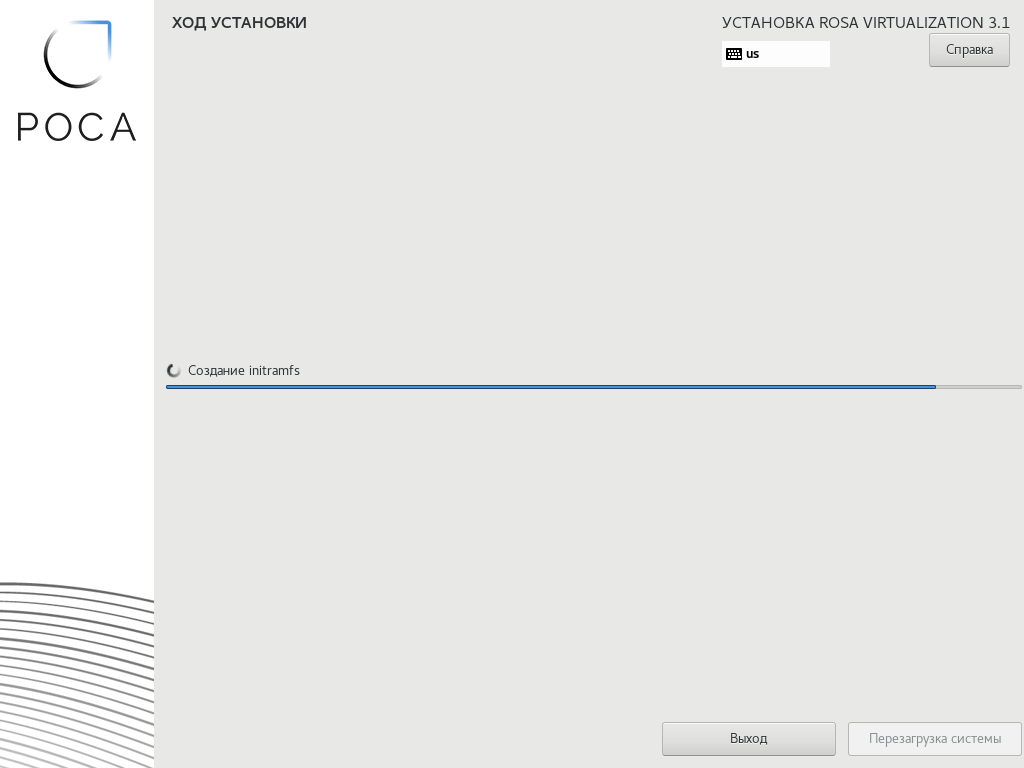

Рисунок 24 – Процесс установки ROSA Virtualization

Завершение установки

Для завершения установки нажмите кнопку Перезагрузка системы, которая станет доступной после успешного окончания процесса инсталляции гипервизора (рисунок 25).

Извлеките DVD- или USB-накопитель, с которого выполнялась установка.

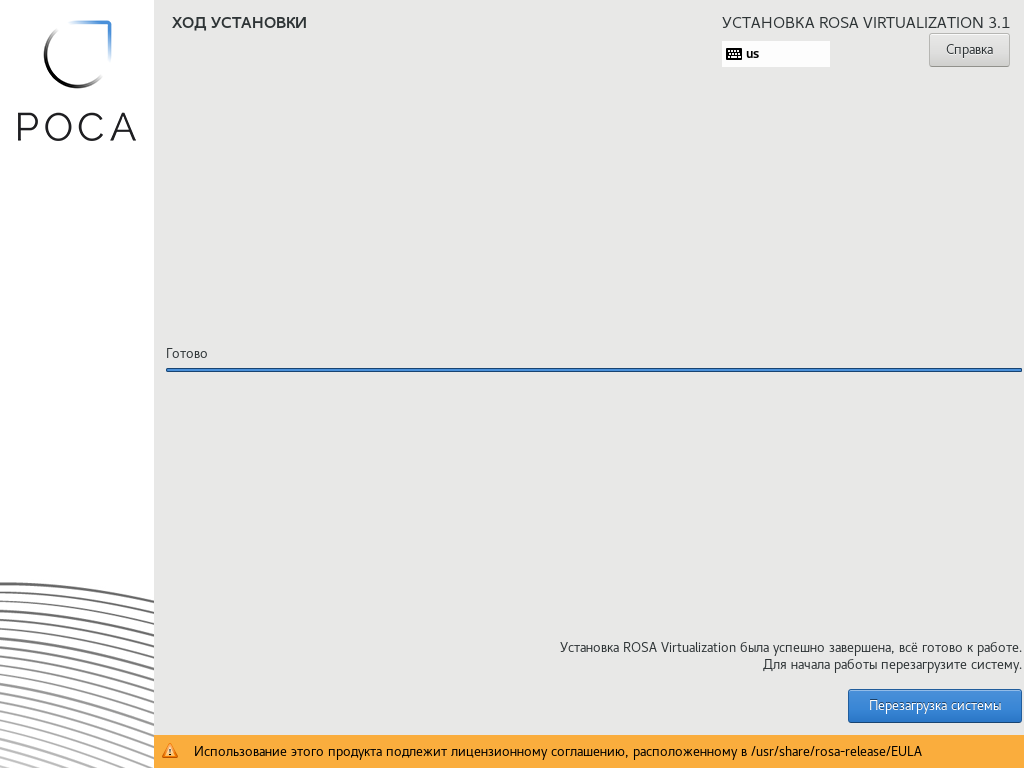

Рисунок 25 – Завершение процесса установки

После перезагрузки системы выполните вход в веб-интерфейс администрирования хоста гипервизора для продолжения настройки и установки компонентов ROSA Virtualization.

Примечание – Для развертывания ROSA Virtualization в базовой конфигурации установите как минимум 3 гипервизора на различных хостах.

Вход в веб-интерфейс хоста гипервизора

Для доступа к веб-интерфейсу хоста гипервизора введите в адресной строке браузера (на внешней рабочей станции) доменное имя или IP-адрес хоста гипервизора с обязательным указанием порта подключения – 9090, например:

https://rvhost1.rosa.lan:9090

На экране появится окно авторизации интерфейса.

Примечание – При первом входе в веб-интерфейс гипервизора в браузере может отобразиться "Предупреждение: Вероятная угроза безопасности". В этом случае нажмите кнопку Дополнительно, а затем на Принять риск и продолжить. Предупреждение о безопасности связано отсутствием в браузере сертификата, используемого при установке хоста виртуализации rvhost1.

Для первичной настройки и администрирования хоста гипервизора осуществите вход в интерфейс от имени учетной записи суперпользователя root, используя пароль, выбранный ранее.

Для входа в интерфейс введите имя (логин) и пароль пользователя в соответствующие поля, после чего нажмите кнопку Вход в систему (рисунок 26).

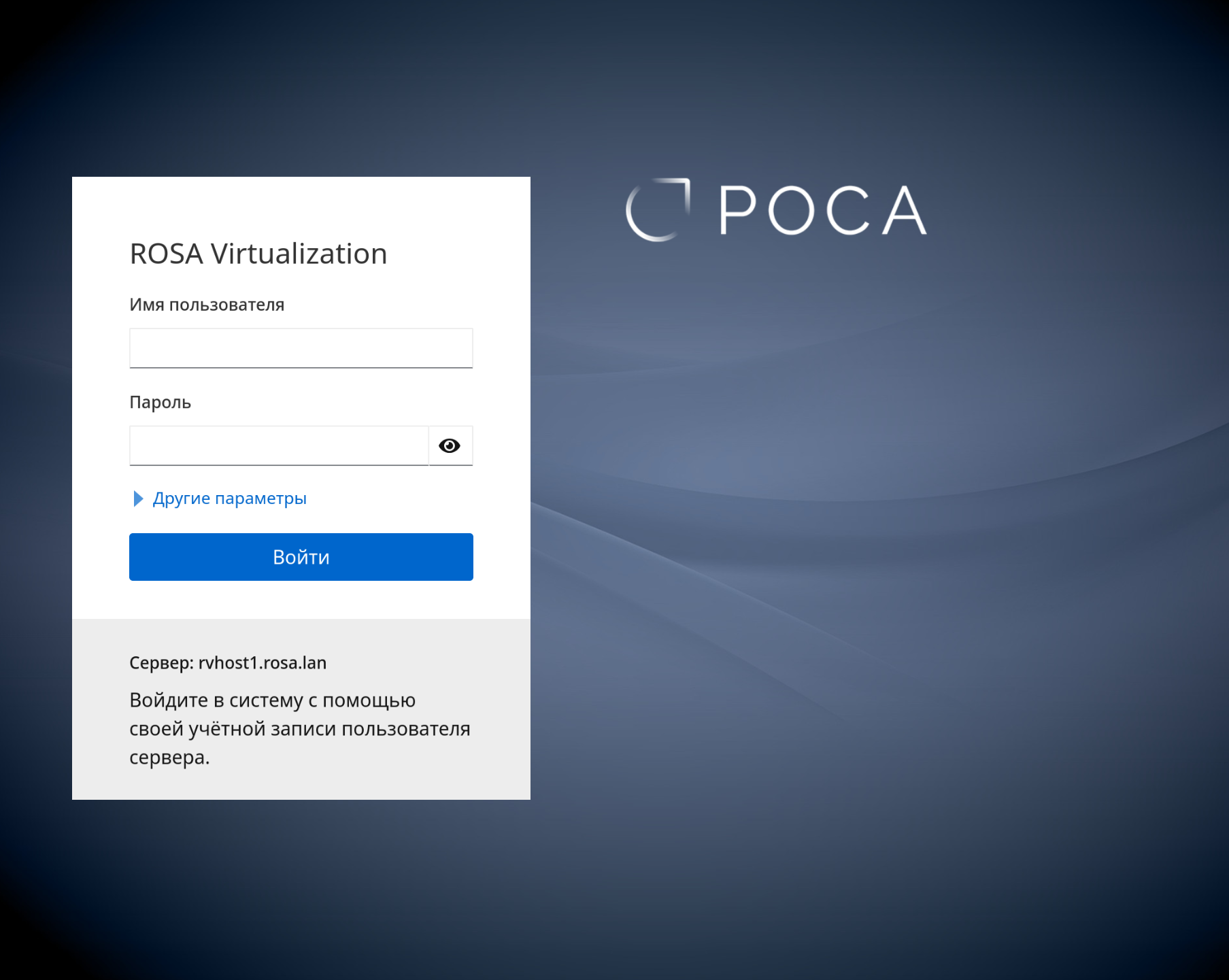

Рисунок 26 – Окно авторизации веб-интерфейса хоста гипервизора

В случае успешной авторизации откроется страница интерфейса (вкладка) "Обзор", которая загружается по умолчанию и содержит общие сведения о хосте гипервизора (рисунок 27).

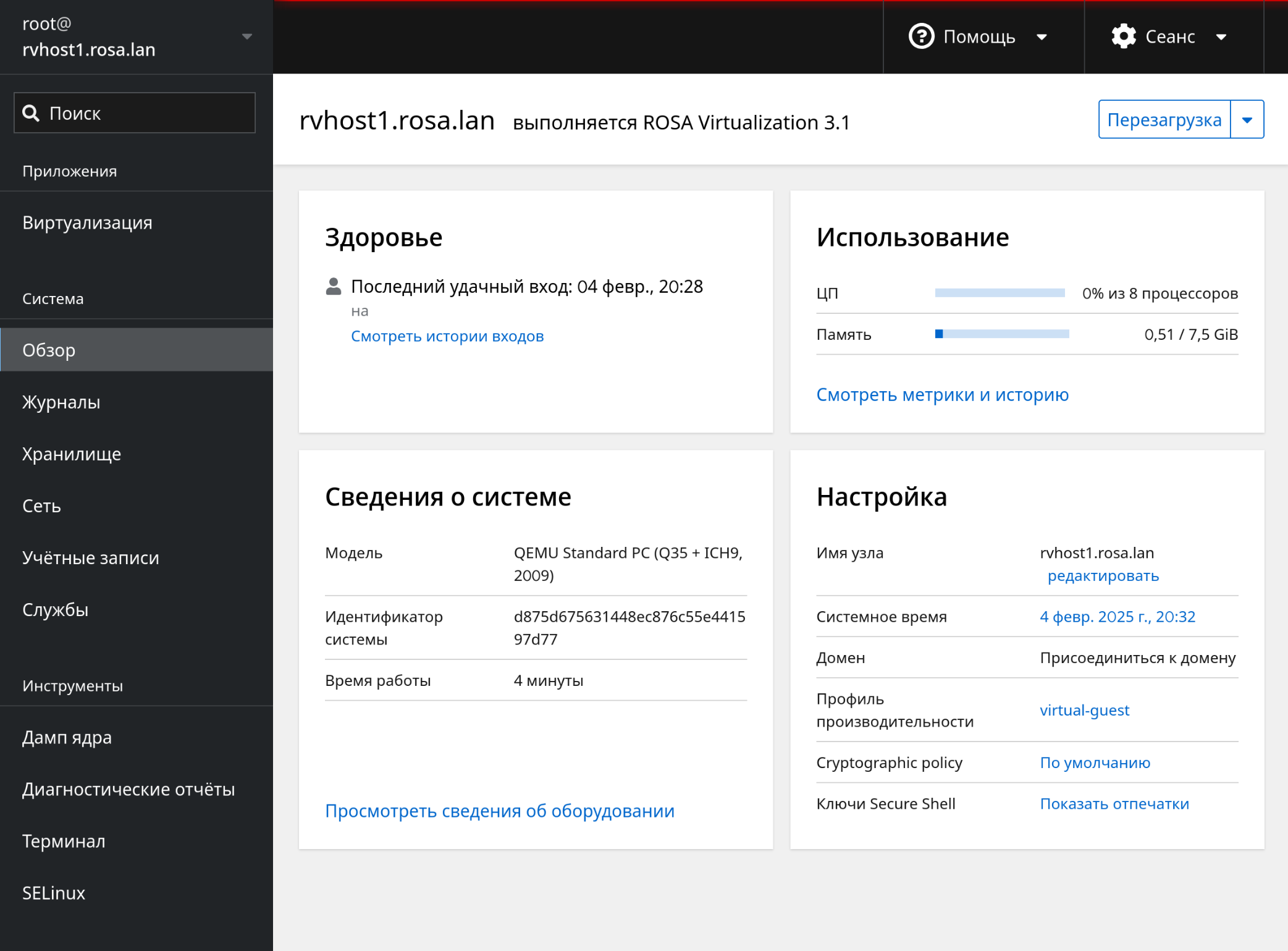

Рисунок 27 – Интерфейс хоста гипервизора (Панель навигации, "Здоровье" системы, "Использование", "Сведения о системе", "Настройка)"

Для перемещения по страницам интерфейса используйте необходимые вкладки панели навигации.
