Настройка параметров консоли ВМ

Параметры консоли ВМ

Протоколы связи — это базовая технология, используемая для предоставления графических консолей для ВМ, позволяющих пользователям работать с ВМ точно так же, как и с физическими машинами. В Системе виртуализации ROSA Virtualization на данный момент поддерживаются следующие протоколы связи:

• SPICE ‒ Простой протокол для независимых вычислительных сред (Simple Protocol for Independent Computing Environments, SPICE) — является рекомендуемым протоколом связи как для ВМ с ОС Linux, так и для ВМ с ОС Windows. Чтобы открыть консоль подключения к ВМ с помощью SPICE используйте "Удалённый просмотрщик".
• VNC ‒ Протокол Вычисления в виртуальных сетях (Virtual Network Computing, VNC) можно использовать для открытия консолей как для ВМ с ОС Linux, так и для ВМ с ОС Windows. Чтобы открыть консоль подключения к ВМ с помощью VNC, используйте "Удалённый просмотрщик" или клиент VNC.
• RDP ‒ Протокол удалённого рабочего стола (Remote Desktop Protocol, RDP) можно использовать только для открытия подключений к ВМ с ОС Windows и только для доступа к ВМ с компьютера под управлением ОС Windows с предварительно установленной программой "Удалённый рабочий стол". Перед подключением на ВМ необходимо настроить удалённый общий доступ, а также настроить разрешение удалённых подключений к рабочему столу ВМ в межсетевом экранет

Примечание — На ВМ под управлением ОС Windows 8 протокол SPICE на данный момент не поддерживается. Если на ВМ с ОС Windows 8 настроить использование протокола SPICE, то система обнаружит отсутствие требуемых драйверов и автоматически перейдет к использованию RDP.

Доступ к параметрам консоли

На Портале администрирования можно настроить некоторые параметры открытия графических консолей для ВМ.

Действия для получения доступа к параметрам консоли:

1. Нажмите "Ресурсы → Виртуальные машины".
2. Выберите выполняющуюся ВМ.
3. Нажмите "Консоль → Параметры консоли"(рисунок 35).

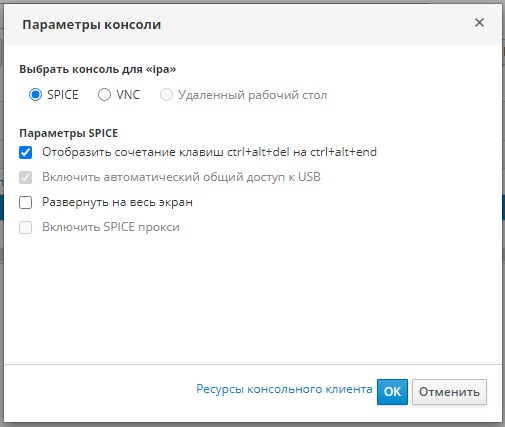

Рисунок 35 ‒ Параметры консоли

Примечание — Протоколы связи и тип видео можно настроить во вкладке "Консоль" окна "Параметры виртуальной машины" на Портале администрирования (см. п. Параметры ВМ в окне "Однократный запуск"). Также во вкладке "Консоль" можно настроить дополнительные параметры для каждого из протоколов связи (например, раскладку клавиатуры при подключении с помощью VNC).

Параметры консоли SPICE

При выбранном протоколе связи SPICE в окне "Параметры консоли" (рисунок 35) будут доступны следующие параметры SPICE:

• Отобразить сочетание клавиш Ctrl+Alt+Del на Ctrl+Alt+End

Установите этот флажок для отображения сочетания клавиш Ctrl+Alt+Del на сочетание клавиш Ctrl+Alt+End внутри ВМ.

• Включить автоматический общий доступ к USB

Установите этот флажок для автоматического перенаправления устройств USB на гостевую ВМ.

Если этот параметр не отмечен, устройства USB будут подключены к клиентской машине вместо гостевой ВМ. В этом случае, чтобы использовать устройства USB в гостевой ВМ, включите этот параметр в меню клиента SPICE вручную.

• Развернуть на весь экран

Установите этот флажок, чтобы консоль ВМ автоматически открывалась в полноэкранном режиме при подключении к ВМ.

Для включения или отключения режима полного экрана нажмите сочетание клавиш SHIFT+F11.

• Включить SPICE прокси

Установите этот флажок, чтобы открыть прокси SPICE.

Параметры консоли VNC

При выбранном протоколе связи VNC в окне "Параметры консоли" будут доступны следующие параметры:

• Вызов консоли:
• Встроенный клиент

При подключении к консоли ВМ диалог загрузки файла предоставляет файл console.vv, запускающий консоль ВМ с помощью удалённого просмотрщика.

• noVNC

При подключении к консоли ВМ открывается вкладка браузера, выполняющая роль консоли ВМ.

• Параметры VNC:
• Отобразить сочетание клавиш Ctrl+Alt+Del на Ctrl+Alt+Del.

Установите этот флажок для отображения сочетания клавиш Ctrl +Alt+Del на сочетание клавиш Ctrl+Alt+End внутри ВМ.

Параметры консоли RDP

При выбранном протоколе связи RDP в окне "Параметры консоли" будут доступны следующие параметры:

• Вызов консоли:
• Автоматически

Виртуализированный ЦУ автоматически выбирает способ запуска консоли ВМ.

• Встроенный клиент

При подключении к консоли ВМ, диалог загрузки файла предоставляет файл, запускающий консоль ВМ с помощью удалённого рабочего стола.

• Параметры RDP:
• Использовать локальные приводы

Установите этот флажок, чтобы приводы на клиентской машине стали доступны на гостевой ВМ.

Удалённый просмотрщик

Параметры удалённого просмотрщика

При указании метода вызова консоли "Встроенный клиент" подключение к ВМ осуществляется с помощью удалённого просмотрщика.

Окно удалённого просмотрщика предоставляет определенное число параметров (пунктов меню) для взаимодействия с ВМ.

В таблице 7 описываются параметры удалённого просмотрщика.

"Горячие" клавиши удалённого просмотрщика

Доступ к "горячим" клавишам ВМ присутствует как в полноэкранном режиме, так и в оконном режиме консоли ВМ.

В полноэкранном режиме для просмотра меню с кнопкой "горячих" клавиш переместите курсор мыши в середину верхней части экрана. При работе в оконном режиме доступ к горячим клавишам можно получить с помощью меню "Послать клавишу".

Примечание — Если на клиентской машине не выполняется vdagent, а также если ВМ отображается в оконном режиме, курсор может оказаться захваченным в окне ВМ. Для высвобождения курсора ВМ нажмите сочетание клавиш SHIFT+F12.

Ручная привязка файлов console.vv к удалённому просмотрщик.

Если при попытке открыть консоль ВМ с помощью встроенного клиента пользователю предлагается скачать файл console.vv, а удалённый просмотрщик уже был установлен, то файлы console.vv можно вручную привязать к удалённому просмотрщику, чтобы просмотрщик автоматически использовал эти файлы для открытия консолей.

Для ручной привязки файлов console.vv к удалённому просмотрщик.

1. Запустите ВМ.
2. Откройте окно "Параметры консоли" одним из следующих способов:

• На Портале администрирования нажмите "Консоль → Параметры консоли".
• На Портале ВМ нажмите на наименование ВМ, после чего нажмите на пиктограмму (карандаш) рядом с Консолью - .

3. Смените способ вызова консоли на "Встроенный клиент" и нажмите OK.
4. Запустите консоль для ВМ и при запросе на открытие или сохранение файла console.vv нажмите Сохранить.
5. Нажмите на местоположение сохранённого файла на локальной машинет
6. Сделайте двойной щелчок по файлу console.vv и выберите пункт "Выбрать программу из списка установленных программ".
7. В окне "Открыть с помощью" установите флажок "Всегда выбирать эту программу при открытии данного типа файлов", а затем нажмите Просмотр.
8. Перейдите в каталог

C:\Users\<имя_пользователя>\AppData\Local\virt-viewer\bin

и выберите remote-viewer.exe.

9. Нажмите Открыть, после чего нажмите OK.

При использовании встроенного клиента для открытия консоли ВМ "Удалённый просмотрщик" автоматически будет использовать файл console.vv, предоставляемый виртуализированным ЦУ, не предлагая пользователю выбрать приложение для открытия этого файла.
