Виджеты

Виджет является конструктивным элементом панели мониторинга и представляет собой графический или текстовый модуль, отображающий определенные данные.

В Комплексе используются и могут быть созданы следующие типы виджетов:

• виджет отчета с табличным представлением данных;
• виджет диаграммы с графическим представлением данных;
• виджет меню с отображением заданной структуры.

Создание виджета отчета

Создание виджета отчета с табличным представлением данных осуществляется выполнением следующих действий:

1. в меню панели навигации выбрать пункт "Обзор → Отчеты";
2. развернуть аккордеон "Виджеты панели мониторинга" и выбрать папку "Отчеты";
3. нажать кнопку Конфигурация, затем – Добавить новый виджет - ;
4. на экране появится интерфейс добавления в Комплекс нового виджета (рисунок 145), который содержит параметры виджета, распределенные по секциям для последовательной настройки;

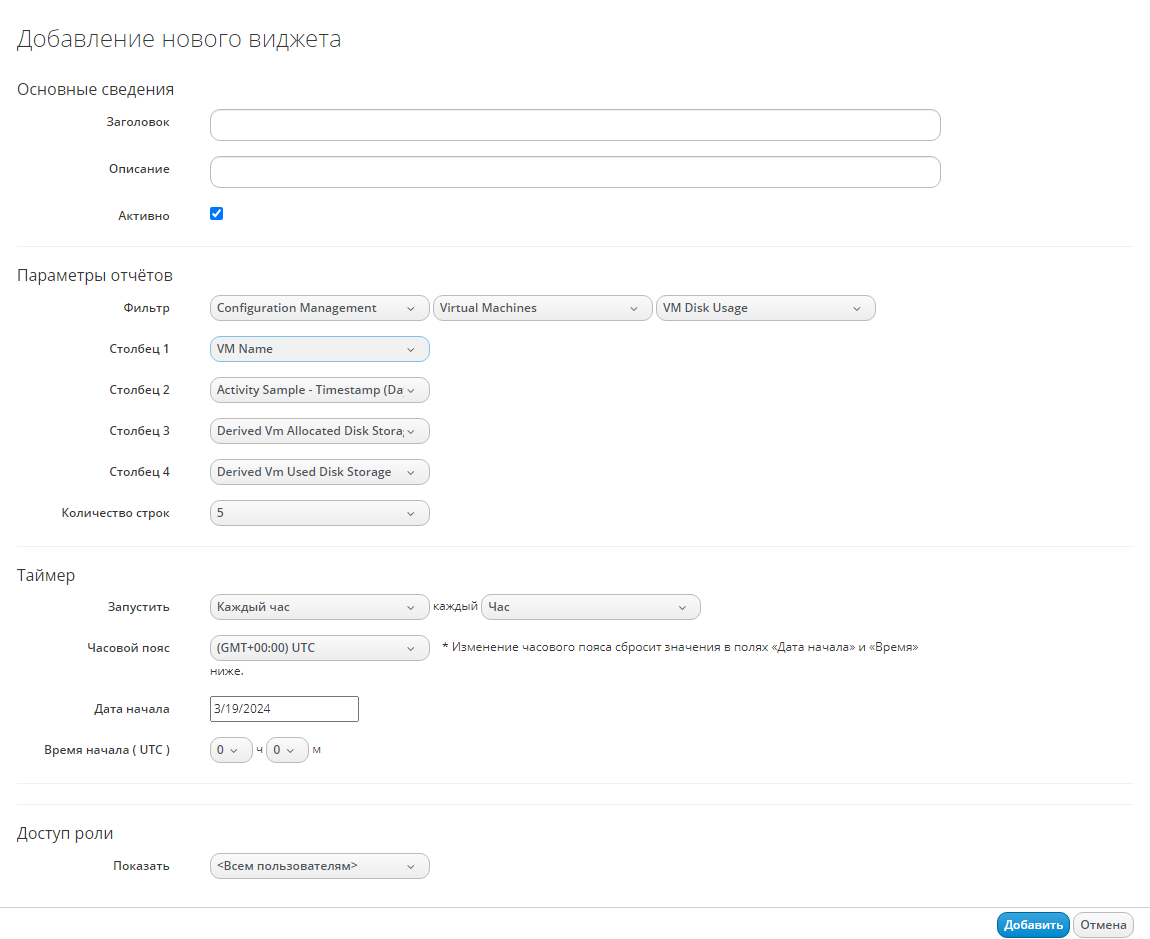

Рисунок 145 — Добавление нового виджета отчета

5. в соответствующих полях секции "Основные сведения" ввести заголовок (наименование) и краткое описание нового виджета. По умолчанию новый виджет становится активным сразу после создания. При необходимости снимают флажок "Активно" для деактивации виджета;
6. в секции "Параметры отчетов" используют фильтры для выбора необходимых предварительно созданных отчетов, выбирают от одного до четырех столбцов с данными из этих отчетов и указывают количество отображаемых строк с информацией для этого виджета;
7. в секции "Таймер" задают временной интервал обновления данных виджета следующим образом:

• из раскрывающегося списка "Запустить" выбрать необходимый интервал – "Каждый час", "Каждый день", "Каждую неделю" или "Каждый месяц"; из списка "каждый" выбрать период для выбранного интервала;
• выбрать требуемое значение из раскрывающегося списка "Часовой пояс";
• выбрать дату начала обновления данных в соответствующем поле;
• в поле "Время начала" выбрать время начала обновления данных в 24-часовом формате;

Примечание – Следует обратить внимание, что при изменении часового пояса также потребуется переустановить значения даты и времени начала обновления данных виджета.

8. в секции "Доступ" выбирают одно из следующих значений, определяющих доступность виджета для пользователей:

• "Всем пользователям" – виджет доступен всем пользователям;
• "По ролям" – виджет доступен только пользователям с указанными ролями; роли выбирают флажками из появившегося перечня;
• "По группам" – виджет доступен только пользователям из выбранных групп; группы выбирают флажками из появившегося перечня;

9. нажать кнопку Добавить для сохранения вновь созданного виджета или Отмена – для отказа от сохранения.

Создание виджета диаграммы

Создание виджета диаграммы с графическим представлением данных осуществляется выполнением следующих действий:

1. в меню панели навигации выбрать пункт "Обзор → Отчеты";
2. развернуть аккордеон "Виджеты панели мониторинга" и выбрать папку "Диаграммы";
3. нажать кнопку Конфигурация, затем – Добавить новый виджет; ;
4. на экране появится интерфейс добавления в Комплекс нового виджета (рисунок 146), который содержит параметры виджета, распределенные по секциям для последовательной настройки;

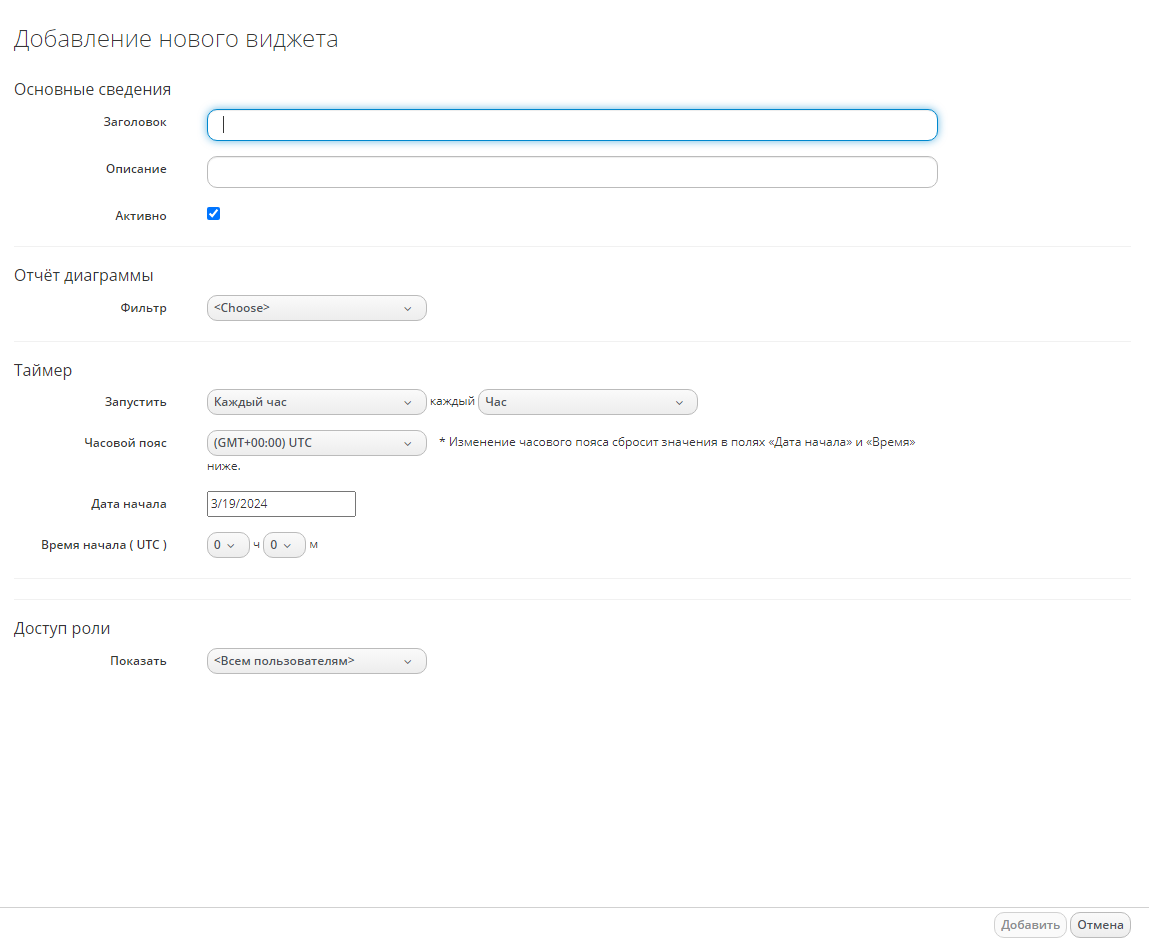

Рисунок 146 — Добавление нового виджета диаграммы

5. в соответствующих полях секции "Основные сведения" ввести заголовок (наименование) и краткое описание нового виджета. По умолчанию новый виджет становится активным сразу после создания. При необходимости снимают флажок "Активно" для деактивации виджета;
6. в секции "Отчет диаграммы" используют фильтр для выбора необходимой диаграммы с данными для отображения в этом виджете;
7. в секции "Таймер" задают временной интервал обновления данных виджета следующим образом:
8. из раскрывающегося списка "Запустить" выбрать необходимый интервал – "Каждый час", "Каждый день", "Каждую неделю" или "Каждый месяц"; из списка "каждый" выбрать период для выбранного интервала;

• выбрать требуемое значение из раскрывающегося списка "Часовой пояс";
• выбрать дату начала обновления данных в соответствующем поле;
• в поле "Время начала" выбрать время начала обновления данных в 24-часовом формате;

Примечание – Следует обратить внимание, что при изменении часового пояса также потребуется переустановить значения даты и времени начала обновления данных виджета.

9. в секции "Доступ" выбирают одно из следующих значений, определяющих доступность виджета для пользователей:

• "Всем пользователям" – виджет доступен всем пользователям;
• "По ролям" – виджет доступен только пользователям с указанными ролями; роли выбирают флажками из появившегося перечня;
• "По группам" – виджет доступен только пользователям из выбранных групп; группы выбирают флажками из появившегося перечня;

10. нажать кнопку Добавить для сохранения вновь созданного виджета или Отмена – для отказа от сохранения.

Создание виджета меню

Создание виджета меню с отображением заданной структуры осуществляется выполнением следующих действий:

1. в меню панели навигации выбрать пункт "Обзор → Отчеты";
2. развернуть аккордеон "Виджеты панели мониторинга" и выбрать папку "Меню";
3. нажать кнопку Конфигурация, затем – Добавить новый виджет; ;
4. на экране появится интерфейс добавления в Комплекс нового виджета, который содержит параметры виджета, распределенные по секциям для последовательной настройки (рисунок 147);

Рисунок 147 — Добавление нового виджета меню

5. в соответствующих полях секции "Основные сведения" ввести заголовок (наименование) и краткое описание нового виджета. По умолчанию новый виджет становится активным сразу после создания. При необходимости снимают флажок "Активно" для деактивации виджета;
6. в секции "Ярлыки меню" используют значения из раскрывающегося списка "Добавить ярлык" для формирования виджета со структурой меню, состоящего из выбранных (добавленных в виджет) ссылок (ярлыков) на элементы пользовательского интерфейса Комплекса; для удаления ярлыка меню можно воспользоваться кнопкой ; ;
7. в секции "Доступ" выбирают одно из следующих значений, определяющих доступность виджета для пользователей:

• "Всем пользователям" – виджет доступен всем пользователям;
• "По ролям" – виджет доступен только пользователям с указанными ролями; роли выбирают флажками из появившегося перечня;
• "По группам" – виджет доступен только пользователям из выбранных групп; группы выбирают флажками из появившегося перечня;

8. нажать кнопку Добавить для сохранения вновь созданного виджета или Отмена – для отказа от сохранения.

Редактирование параметров виджета

Редактирование параметров виджета осуществляется выполнением следующих действий:

1. в меню панели навигации выбрать пункт "Обзор → Отчеты";
2. развернуть аккордеон "Виджеты панели мониторинга" и выбрать требуемый виджет;
3. нажать кнопку Конфигурация и выбрать одно из трех действий:

• Редактировать этот виджет – внести необходимые изменения в значения параметров виджета; ;
• Копировать этот виджет – указать уникальные наименование и описание для скопированного виджета в поле "Заголовок" и "Описание" и при необходимости внести изменения в значения других параметров виджета;
• Удалить этот виджет из БД – удалить виджет, подтвердив действие нажатием кнопки Да в появившемся модальном окне;

Примечание – Удаление виджетов, предоставляемых в Комплексе по умолчанию, недоступно. Администратору доступны для удаления только виджеты, созданные пользователями.

4. нажать кнопку Сохранить / Добавить для сохранения изменения, Сбросить – для сброса проведенных изменений или Отмена – для отмены редактирования виджета.

Импорт и экспорт виджетов

Импорт и экспорт виджетов в Комплексе осуществляется выполнением следующих действий:

1. в меню панели навигации выбрать пункт "Обзор → Отчеты";
2. развернуть аккордеон "Импорт/Экспорт" и выбрать пункт "Виджеты";
3. в появившейся панели "Импорт / Экспорт" (рисунок 148):

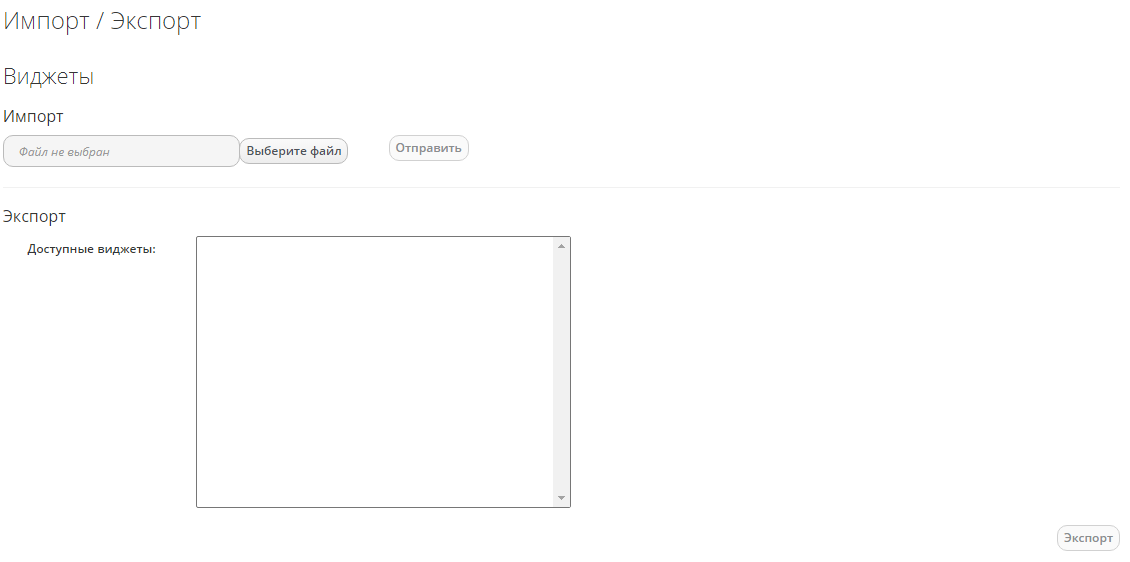

Рисунок 148 — Импорт/Экспорт виджета

4. в секции "Импорт" нажать кнопку Выберите файл, после чего выбрать файл импортируемого виджета и нажать Отправить;
5. в секции "Экспорт" выбрать один или несколько экспортируемых виджетов и нажать кнопку Экспорт; сохранить файл экспортируемого виджета стандартными средствами браузера.

Примечание – Операции экспорта и импорта виджетов могут выполняться между различными экземплярами РОСА Менеджер ресурсов одинаковой версии.

Получение данных для виджета в реальном времени

Запуск процесса получения данных для виджета в реальном времени вместо запланированного обновления данных по расписанию осуществляется выполнением следующих действий:

1. в меню панели навигации выбрать пункт "Обзор → Отчеты";
2. развернуть аккордеон "Виджеты панели мониторинга" и выбрать необходимый виджет;
3. нажать кнопку Конфигурация, в появившемся меню выбрать Создать содержимое виджета сейчас; ;
4. подтвердить действие нажатием кнопки Да в появившемся модальном окне.

Примечание – Получение данных в реальном времени возможно для виджета отчета и виджета диаграммы.
