Сети

Комплекс обеспечивает настройку и администрирование программно-определяемого сетевого компонента поставщиков сетей. Инфраструктура облачной сети обеспечивает связь между экземплярами и физической внешней сетью.

В этом разделе описаны общие задачи администрирования облачной сети, такие как добавление и удаление подсетей и маршрутизаторов в соответствии с требованиями поставщиков.

Облачная сеть

Для работы с сетями нужно выбрать в меню панели навигации "Сеть Сети". В рабочей области "Облачные сети" отобразится перечень сетей в составе всех подключенных к Комплексе поставщиков инфраструктуры в виде таблицы с наименованием, статусом, количеством экземпляров и поставщиком (рисунок 88).

Рисунок 88 — Список сетей

Для обзора сведений о сети нужно нажать на ее наименование в списке. В рабочей области отобразится сводка сведений в составе следующих секций (рисунок 89):

• Свойства;
• Отношения;
• Управление Smart.

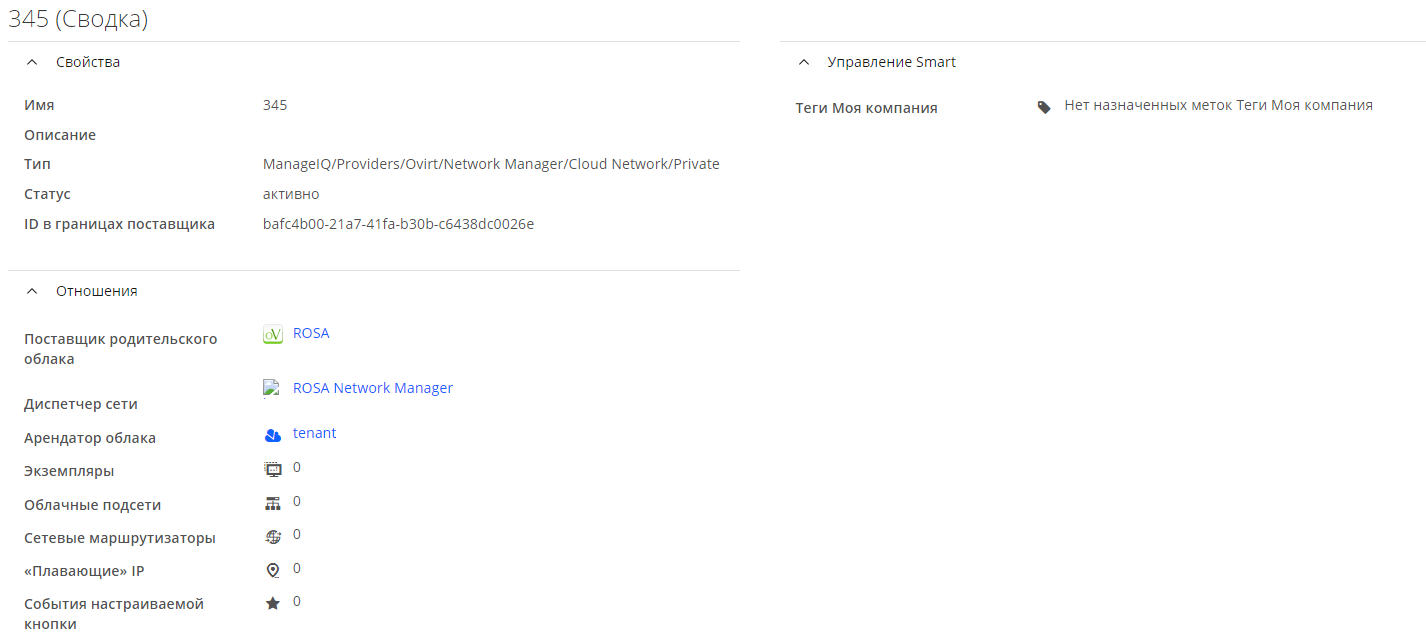

Рисунок 89 — Сводка по сети

Для добавления новой облачной сети нужно выполнить следующие действия:

1. нажать кнопку Конфигурация в меню панели быстрого доступа, выбрать Добавить новую облачную сеть - ;
2. в рабочей области "Добавление новой облачной сети" задать параметры в полях (рисунок 90):

• в секции "Поставщик сети":
  • "Диспетчер сети" – выбрать из раскрывающегося списка одного из поставщиков:

zVirt Network Manager – это программный продукт для управления и мониторинга сетей, виртуализированных с помощью платформы zVirt; предоставляет пользователям централизованное решение для управления различными аспектами виртуализированных сетей, такими как сетевые интерфейсы, VLAN, DHCP, DNS, а также безопасностью и доступом;

ROSA Network Manager – это приложение для управления сетями; позволяет пользователям управлять сетевыми настройками, получать информацию о состоянии сети, а также настраивать различные параметры, связанные с работой сети, такие как IP-адреса, маски подсети, шлюзы и другие;

• в секции "Размещение":
  • "Арендатор облака" – выбрать из раскрывающегося списка арендатора;
• в секции "Сведения о сети":
  • "Внешний маршрутизатор" – поставить переключатель в положение "Да" или "Нет" в зависимости от наличия;
  • "Административное состояние" – поставить переключатель в положение "Запущен" или "Не работает";
  • "Разделяемый ресурс " – поставить переключатель в положение "Да" или "Нет" в зависимости от характеристики;

3. нажать кнопку Добавить.

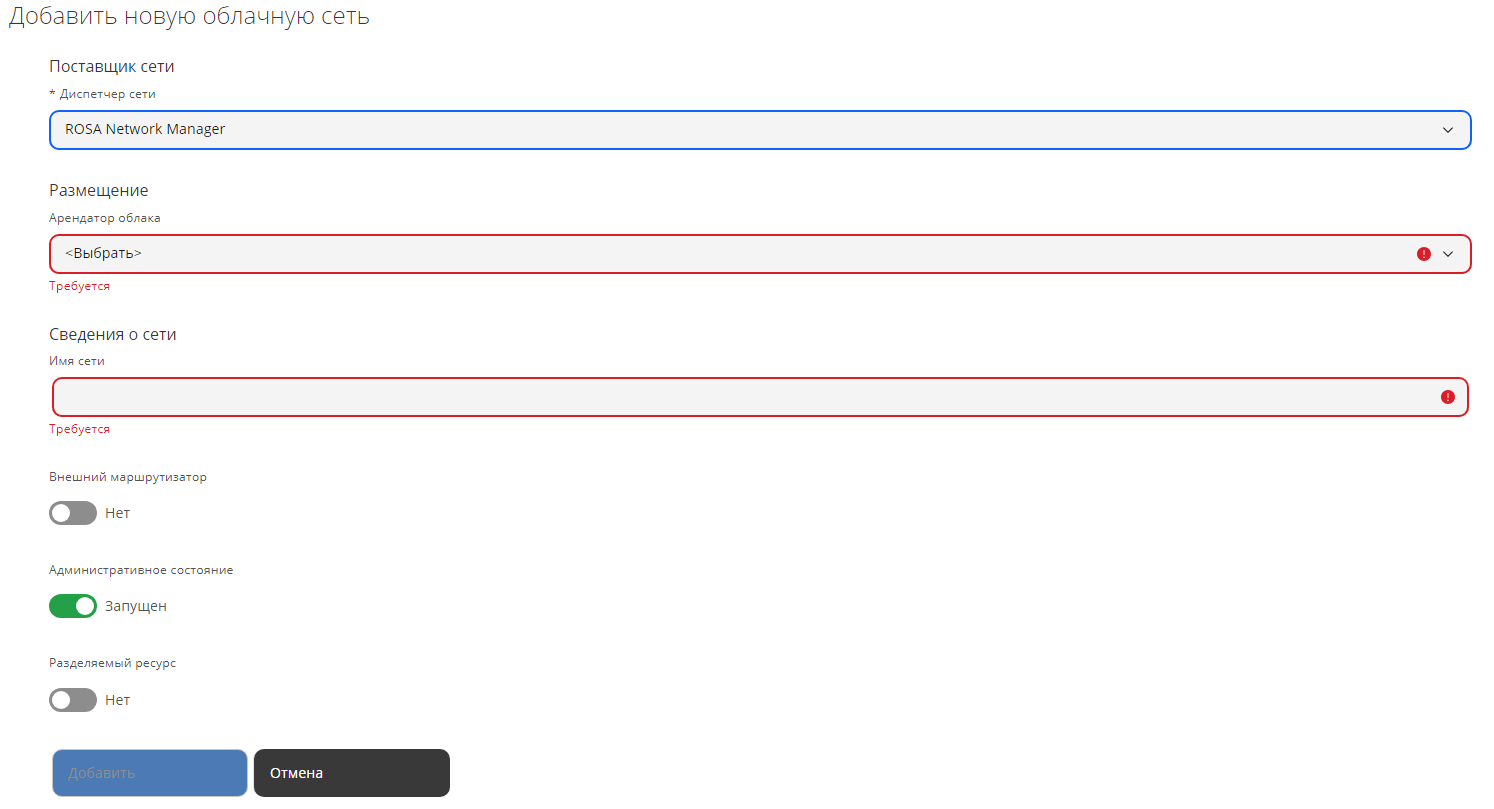

Рисунок 90 — Добавление облачной сети

Операции, которые можно проводить с сетями, осуществляются с помощью кнопок меню быстрого доступа:

• Конфигурация:
  • Редактировать эту облачную сеть – редактировать параметры сети - ;
  • Удалить эту облачную сеть – удалить сеть, подтвердив нажатием Да в модальном окне - ;
• Политика:
  • Редактировать теги – выбрать "Категории" и "Значения" для назначения тегов сети - .

Права на сети

Права на сети РОСА Менеджер ресурсов определяются через группы пользователей, работа с которыми описана в разделе Управление доступом - Группы.

Для работы с правами нужно выбрать в меню панели навигации "Сеть Права на сети". В рабочей области отобразится перечень групп с указанием имен сетей, права на которые назначены (рисунок 91).

РОСА Менеджер ресурсов предоставляет роли групп по умолчанию, но также возможно создавать собственные и/или копировать и редактировать роли по умолчанию.

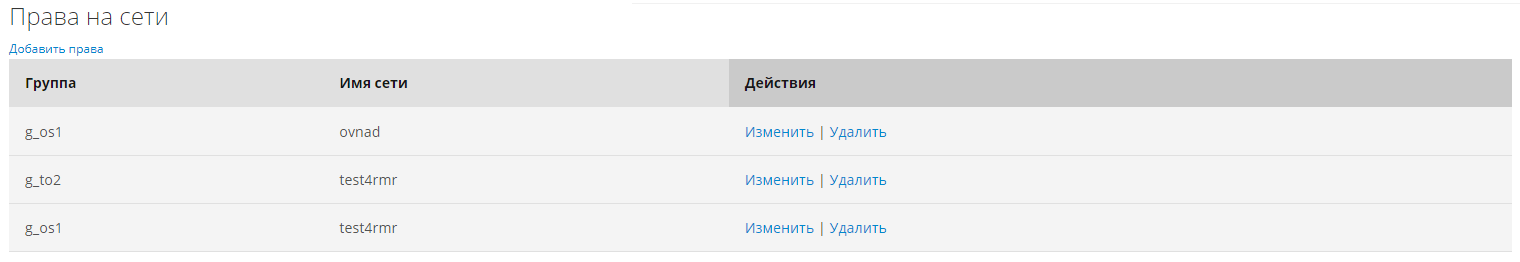

Рисунок 91 — Права на сети

Права группы на сети определяются привязкой группы к конкретной сети.

Для добавления нового права на сеть необходимо нажать на ссылку Добавить права и в открывшейся рабочей области "Создание нового правила" в полях (рисунок 92):

• Группа – выбрать из раскрывающегося списка группу пользователей, которой будут назначены права на сеть;
• Сеть – выбрать из раскрывающегося списка сеть.

Для добавления нового права требуется нажать кнопку Сохранить. Для отказа от сохранения нажать ссылку Вернуться к списку.

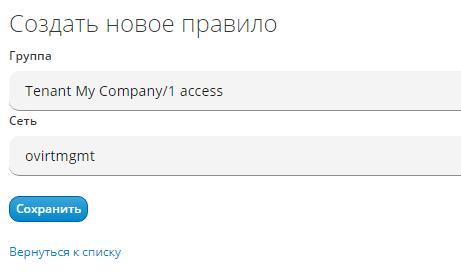

Рисунок 92 — Создание нового правила на сеть

Для изменения права на сеть следует нажать на ссылку Изменить в строке списка прав и выбрать другие группу и/или сеть.

Для удаления права на сеть нужно нажать на ссылку Удалить в строке списка прав и подтвердить действие в появившемся модальном окне.

Подсети

Для работы с подсетями нужно выбрать в меню панели навигации "Сеть Подсети". В рабочей области "Облачные подсети" отобразится перечень подсетей в составе всех подключенных к Комплексе поставщиков инфраструктуры и сетей в виде таблицы с наименованием сети, CIDR-адресом, шлюзом, протоколом, сервером имен DNS, количеством экземпляров и поставщиком (рисунок 93).

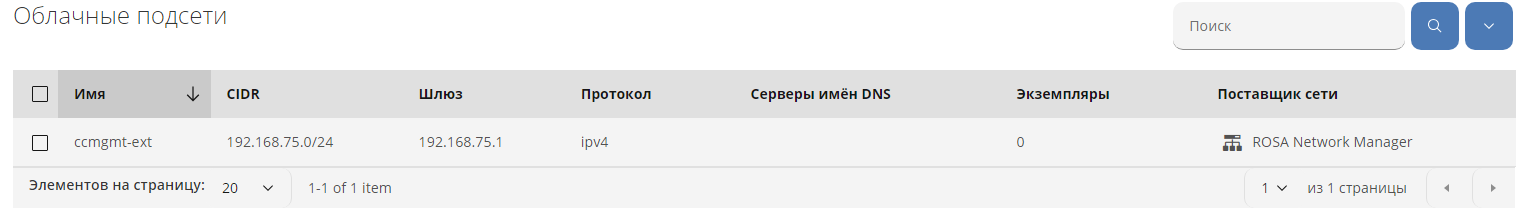

Рисунок 93 — Список подсетей

Для обзора сведений о подсети нужно нажать на ее наименование в списке. В рабочей области отобразится сводка сведений в составе следующих секций:

• Свойства;
• Отношения;
• Управление Smart.

Для добавления новой облачной подсети нужно выполнить следующие действия:

1. нажать кнопку Конфигурация в меню панели быстрого доступа, выбрать Добавить новую облачную подсеть - ;
2. в рабочей области "Добавление новой облачной подсети" задать параметры в полях (рисунок 94):
   • "Диспетчер сети" – выбрать из раскрывающегося списка одного из поставщиков: "zVirt Network Manager" или "ROSA Network Manager";
   • "Имя" – ввести имя подсети;
   • "CIDR" – адрес подсети;
   • "Серверы DNS" – нажать кнопку , чтобы добавить IP-адрес сервера DNS; кнопку, чтобы удалить сервер DNS -
     ;
   • "Размещение арендатора облака" – выбрать из раскрывающегося списка арендатора облака;
   • "Сеть" – выбрать из раскрывающегося списка родительскую сеть;
   • "Шлюз" ввести IP-адрес шлюза;
   • "DHCP" – поставить переключатель для включения/отключения сетевого протокола DHCP;
   • "Версия IP" – выбрать из раскрывающегося списка "ipv4" или "ipv6";
   • "Пулы выделения ресурсов" – нажать кнопку , чтобы добавить пул ресурсов IP-адресов от поля "Запустить" до поля "Завершить"; кнопку , чтобы удалить пул ресурсов - ;
   • "Маршруты хоста" – нажать кнопку , чтобы добавить маршрут, введя значения в поля "Следующий сетевой переход" и "Цель"; кнопку , чтобы удалить маршрут.
3. нажать кнопку Добавить.

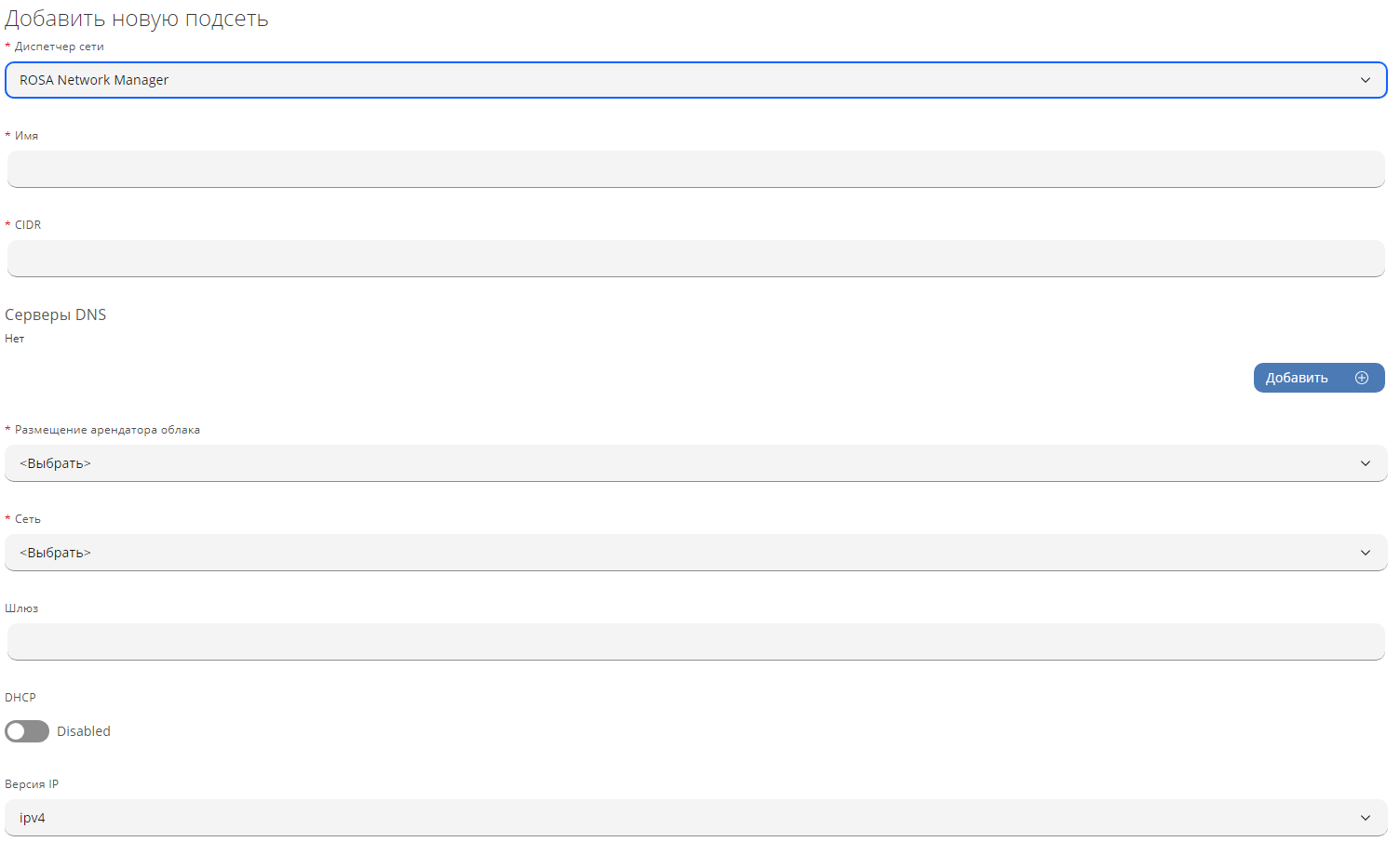

Рисунок 94 — Добавление облачной подсети

Операции, которые можно проводить с подсетями, осуществляются с помощью кнопок меню быстрого доступа:

• Конфигурация:
  • Редактировать эту облачную подсеть – редактировать параметры подсети - ;
  • Удалить эту облачную подсеть – удалить подсеть, подтвердив нажатием Да в модальном окне - ;
• Политика:
  • Редактировать теги – выбрать "Категории" и "Значения" для назначения тегов подсети - .

Маршрутизаторы

Для работы с сетевыми маршрутизаторами нужно выбрать в меню панели навигации "Сеть Маршрутизаторы". В рабочей области "Маршрутизаторы" отобразится перечень маршрутизаторов в составе всех подключенных к Комплексе поставщиков инфраструктуры и сетей в виде таблицы с наименованием сети, шлюзом и поставщиком.

Для добавления новой маршрутизатора нужно выполнить следующие действия:

1. нажать кнопку Конфигурация в меню панели быстрого доступа, выбрать Добавить новый маршрутизатор - ;
2. в рабочей области "Добавление нового сетевого маршрутизатора" задать параметры в полях (рисунок 95):

• "Диспетчер сети" – выбрать из раскрывающегося списка одного из поставщиков: "zVirt Network Manager" или "ROSA Network Manager";
• "Размещение арендатора облака" – выбрать из раскрывающегося списка арендатора облака;
• "Имя" – ввести имя маршрутизатора;
• "Административное состояние" – поставить переключатель в положение "Запущен" или "Не работает";
• "Внешний шлюз" – поставить переключатель в положение "Да" или "Нет" в зависимости от наличия; при включении внешнего шлюза:
  • "Source NAT" – поставить переключатель в положение "Да" или "Нет" в зависимости от наличия подмены адреса отправителя;
  • "Сеть" – выбрать из раскрывающегося списка внешний шлюз;

3. нажать кнопку Добавить.

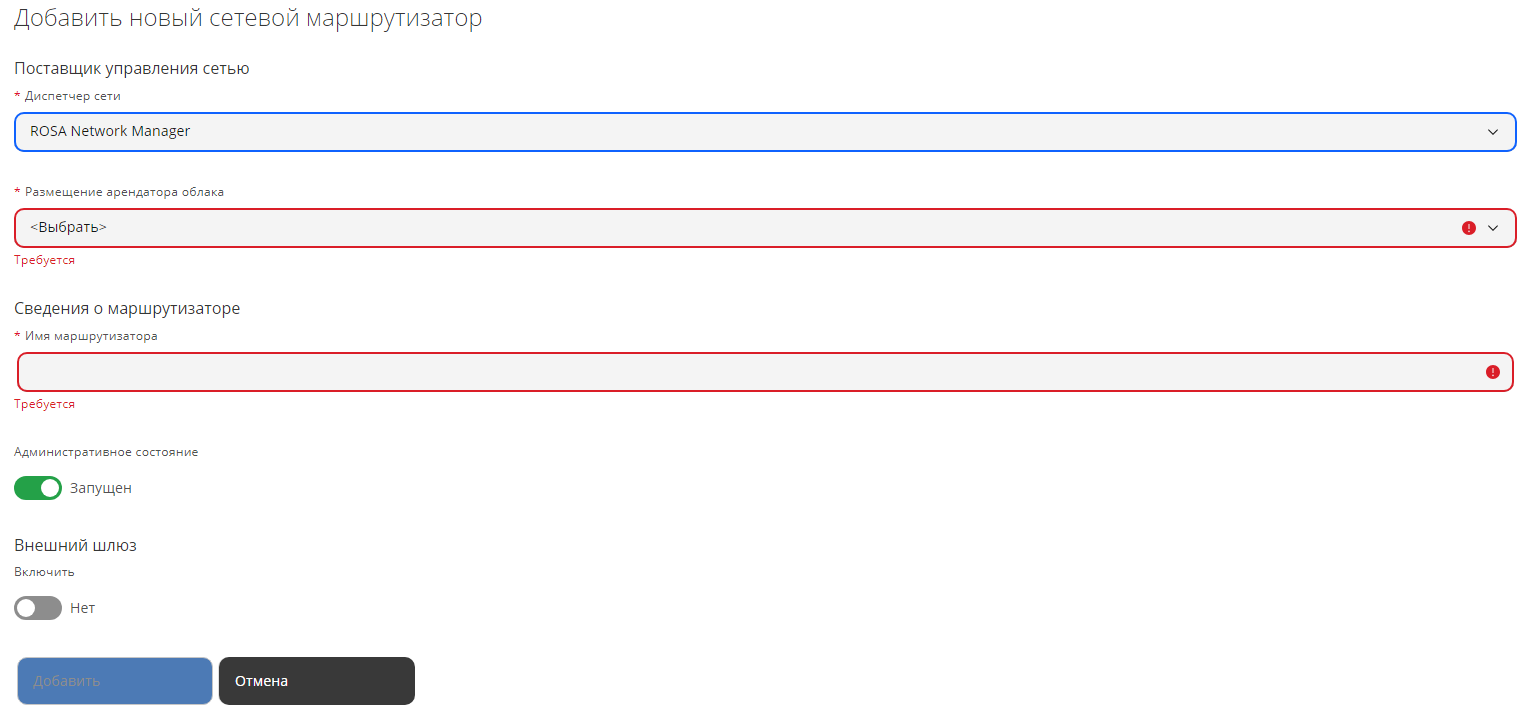

Рисунок 95 — Добавление сетевого маршрутизатора

Операции, которые можно проводить с маршрутизаторами, осуществляются с помощью кнопок меню быстрого доступа:

• Конфигурация:
  • Удалить выбранные маршрутизаторы – удалить маршрутизаторы, выбранные флажками из списка, подтвердив нажатием Да в модальном окне - ;
• Политика:
  • Редактировать теги – выбрать "Категории" и "Значения" для назначения тегов маршрутизатору - .

Группы безопасности

Для работы с группами безопасности нужно выбрать в меню панели навигации "Сеть Сети". В рабочей области "Облачные сети" отобразится перечень сетей в составе всех подключенных к Комплексе поставщиков инфраструктуры и сетей в виде таблицы с наименованием и описанием группы, количеством экземпляров, арендатором и поставщиком (рисунок 96).

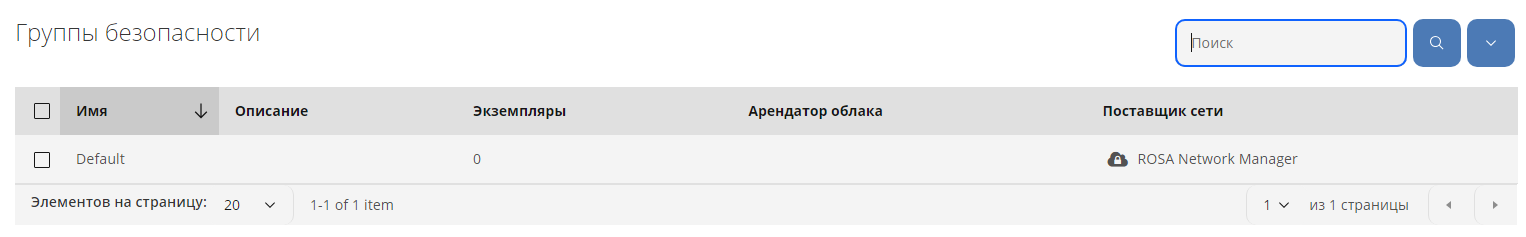

Рисунок 96 — Список групп безопасности

Для обзора сведений о группе безопасности нужно нажать на ее наименование в списке. В рабочей области отобразится сводка сведений в составе следующих секций (рисунок 97):

• Свойства;
• Отношения;
• Правила межсетевого экрана;
• Управление Smart.

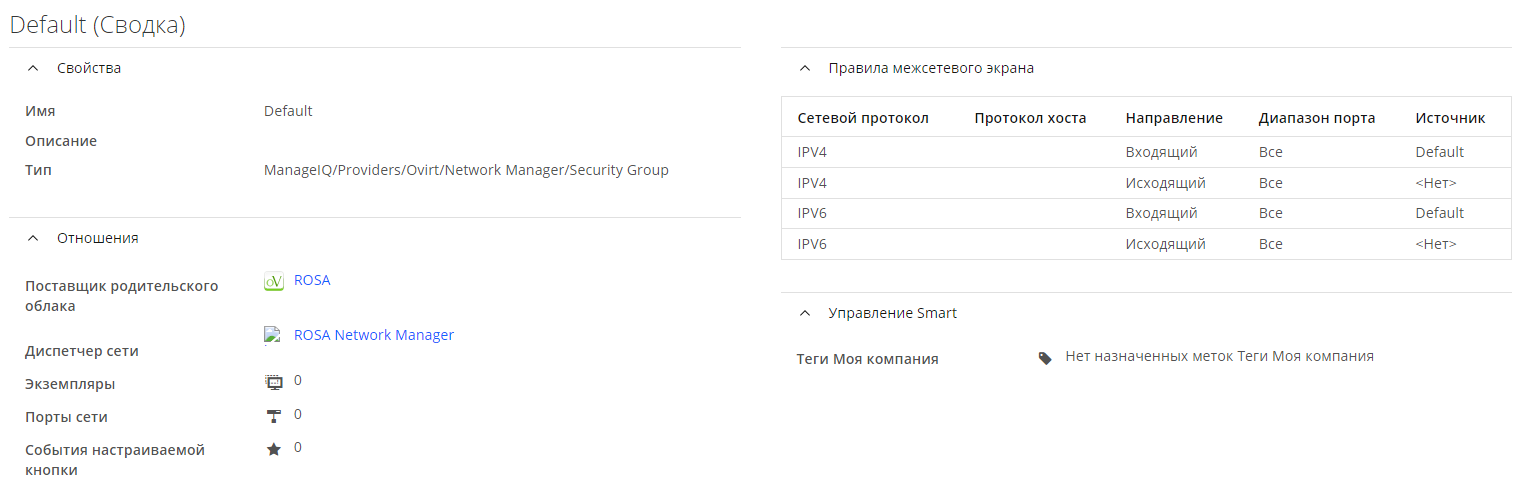

Рисунок 97 — Сводка по группе безопасности

Для добавления новой группы безопасности нужно выполнить следующие действия:

1. нажать кнопку Конфигурация в меню панели быстрого доступа, выбрать Добавить новую группу безопасности - ;
2. в рабочей области "Добавление новой группы безопасности " задать параметры в полях (рисунок 98):

• в секции "Поставщик управления сетью":
  • "Диспетчер сети" – выбрать из раскрывающегося списка одного из поставщиков "zVirt Network Manager" или "ROSA Network Manager";
• в секции "Сведения о группе безопасности":
  • "Имя группы безопасности " – ввести наименование группы;
  • "Описание группы безопасности " – ввести краткое описание группы;
  • "Размещение арендатора облака" – выбрать из раскрывающегося списка арендатора;

3. нажать кнопку Добавить.

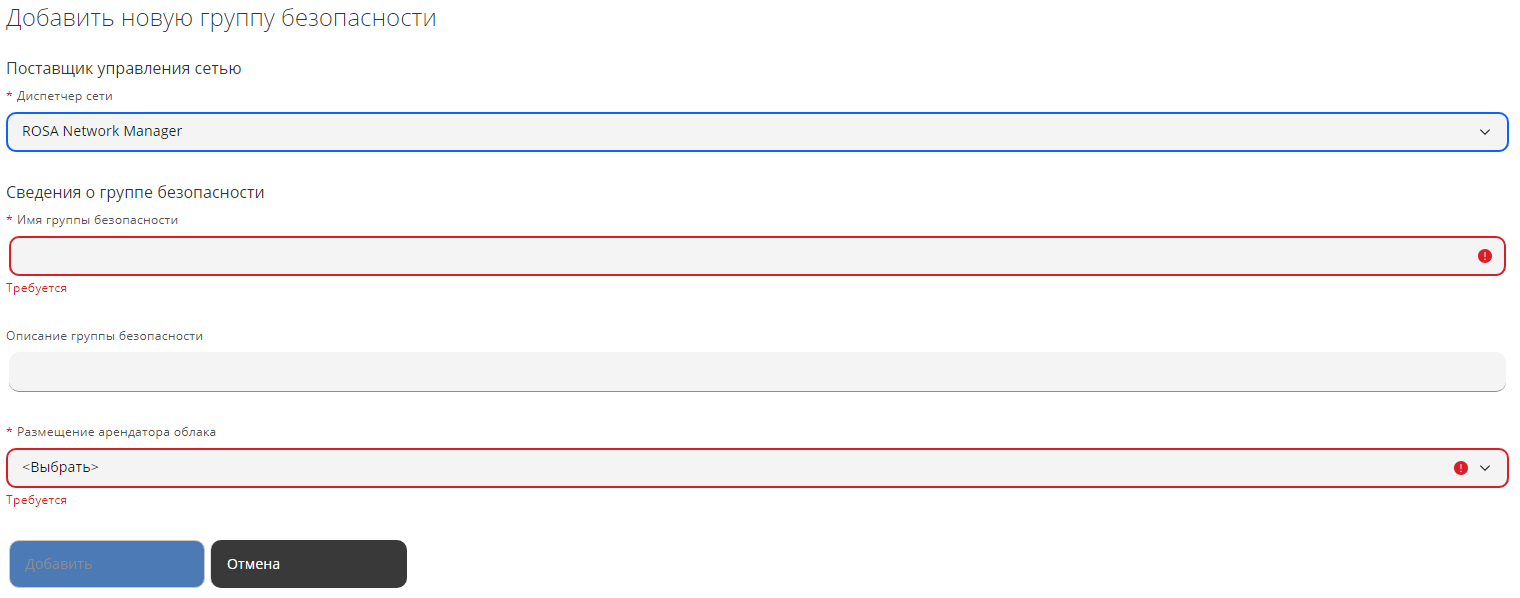

Рисунок 98 — Добавление облачной сети

Операции, которые можно проводить с группами безопасности, осуществляются с помощью кнопок меню быстрого доступа:

• Конфигурация:
  • Редактировать эту группу безопасности – редактировать параметры группы - ;
  • Удалить эту групп безопасности – удалить группу, подтвердив нажатием Да в модальном окне - ;
• Политика:
  • Редактировать теги – выбрать "Категории" и "Значения" для назначения тегов группе безопасности - .

Плавающие IP

Плавающие IP – статические внешние IP-адреса, который можно переносить между сервисами внутри одной зоны доступности облачных сетей.

Для работы с плавающими IP нужно выбрать в меню панели навигации "Сеть Плавающие IP". В рабочей области "Плавающие IP" отобразится перечень плавающих IP в составе всех подключенных к Комплексе поставщиков инфраструктуры и сетей в виде таблицы с наименованием, внешней сетью, арендатором, связями и поставщиком.

Для добавления нового плавающего IP нужно выполнить следующие действия:

1. нажать кнопку Конфигурация в меню панели быстрого доступа, выбрать Добавить новый плавающий IP - ;
2. в рабочей области "Добавление нового плавающего IP" задать параметры в полях (рисунок 99):

• в секции "Поставщик управления сетью":
  • "Диспетчер сети" – выбрать из раскрывающегося списка одного из поставщиков "zVirt Network Manager" или "ROSA Network Manager";
  • "Внешняя сеть" – выбрать из раскрывающегося списка источник IP-адресов;
  • "Размещение арендатора облака" – выбрать из раскрывающегося списка арендатора;
• в секции "Сведения о связях":
  • "Плавающий адрес IP (дополнительно) " – ввести дополнительный IP-адрес;
  • "Фиксированный адрес IP " – ввести фиксированный IP-адрес;
  • "ID привязанного порта" – ввести ID порта (оставить пустым для отвязки);

3. нажать кнопку Добавить.

Рисунок 99 — Добавление плавающего IP

Операции, которые можно проводить с плавающими IP, осуществляются с помощью кнопок меню быстрого доступа:

• Конфигурация:
  • Редактировать этот плавающий IP – редактировать параметры плавающего IP - ;
  • Удалить этот плавающий IP – удалить плавающий IP, подтвердив нажатием Да в модальном окне - ;
• Политика:
  • Редактировать теги – выбрать "Категории" и "Значения" для назначения тегов плавающему IP.

Порты

Для работы с портами сети нужно выбрать в меню панели навигации "Сеть Подсети". В рабочей области "Порты сети" отобразится перечень портов в составе всех подключенных к Комплексе поставщиков инфраструктуры и сетей в виде таблицы с наименованием порта, MAC-адресом, IP-адресами, подсетью и поставщиком (рисунок 100).

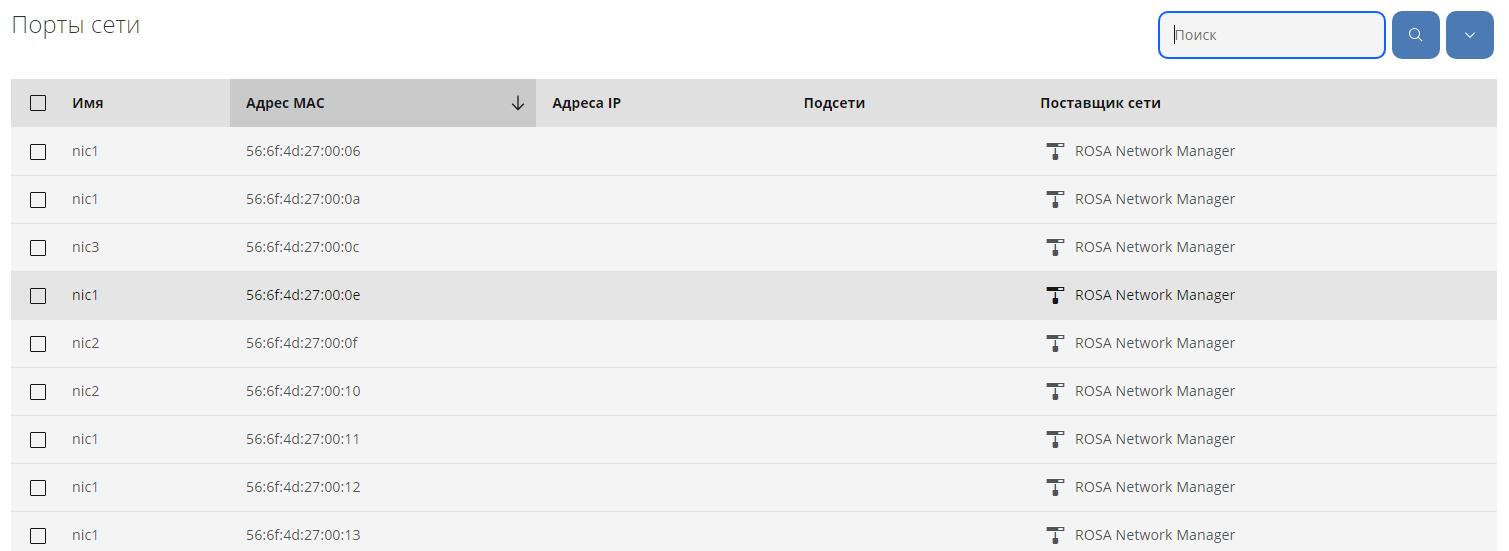

Рисунок 100 — Список портов сети

Для обзора сведений о портах нужно нажать на его наименование в списке. В рабочей области отобразится сводка сведений в составе следующих секций (рисунок 101):

• Свойства;
• Отношения;
• Управление Smart.

Рисунок 101 — Сводка по порту

Операции, которые можно проводить с портами, осуществляются с помощью кнопок меню быстрого доступа:

• Политика:
  • Редактировать теги – выбрать "Категории" и "Значения" для назначения тегов порту - .
