Элементы графического интерфейса пользователя

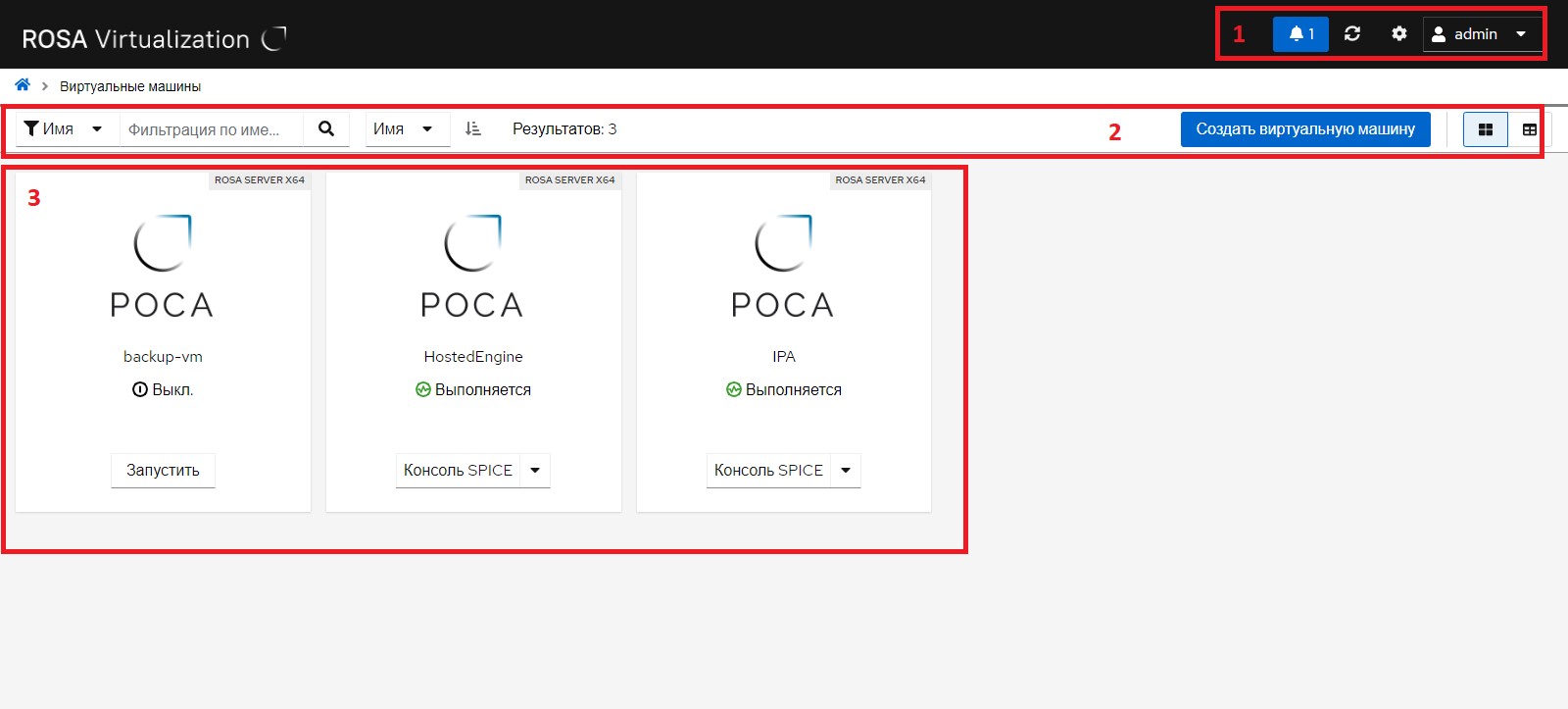

При запуске Портала ВМ открывается страница с главным интерфейсом программы, в котором можно выполнять общие задачи по работе с ВМ, изменять параметры входа в систему и просматривать сообщения. Интерфейс Портала ВМ представлен на рисунке 16.

Рисунок 16 ‒ Интерфейс панели ВМ

Основные элементы графического интерфейса пользователя

Панель управления учетной записью

На панели управления учетной записью располагается кнопка Обновить (), выпадающая кнопка Пользователь () и выпадающая кнопка Сообщения ().

Кнопка Обновить обновляет отображаемую информацию Панели.

Выпадающая кнопка Пользователь показывает следующий список (рисунок 17):

• Параметры ‒ ключ SSH для подключения к Порталу ВМ с помощью серийной консоли (данная опция доступна для пользователей с возможностью администрирования);
• О программе ‒ информация о версии Портала ВМ;
• Выход из системы ‒ выйти из системы Портала ВМ.

Выпадающая кнопка Сообщения показывает системные сообщения.

Рисунок 17 ‒ Опции при нажатии на кнопку Пользователь для пользователя без административных прав

При нажатии на кнопку Сообщения открывается форма с отображением последних полученных пользователем уведомлений.

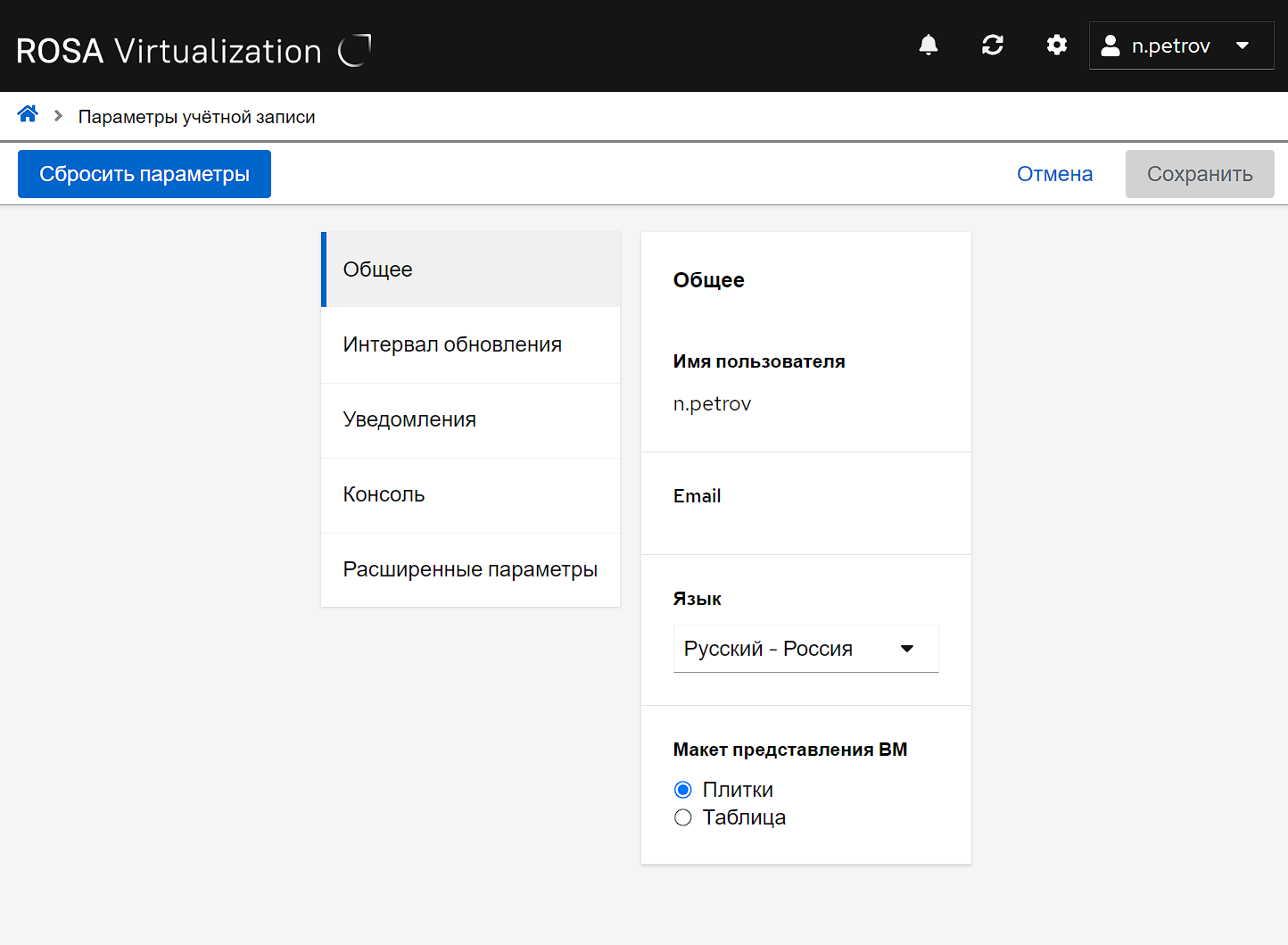

При нажатии на кнопку Параметры открывается форма с настройкой системных параметров для данного пользователя (рисунок 18).

Рисунок 18 ‒ Настройка параметров — Общие настройки

В секции формы "Общее" отображаются общие настройки, связанные с учетной записью пользователя.

• Имя пользователя;
• Email пользователя;
• Язык интерфейса;
• Макет представления ВМ: Плитки или Таблица.

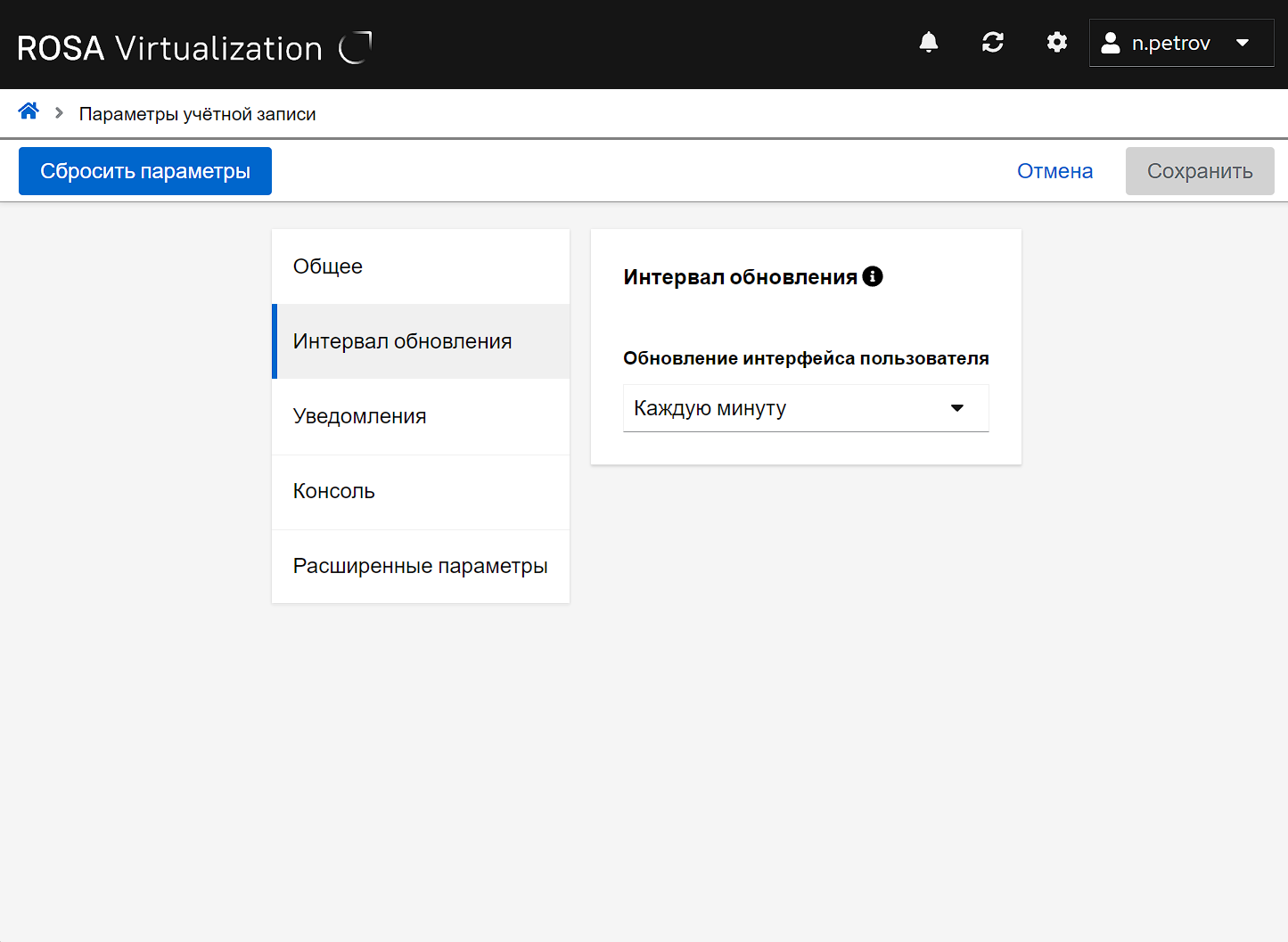

В секции "Интервал обновления" отображаются настройки интервала обновления интерфейса пользователя. По умолчанию интервал установлен на 1 мин (каждую минуту) (рисунок 19).

Рисунок 19 ‒ Настройка параметров — Интервал обновления

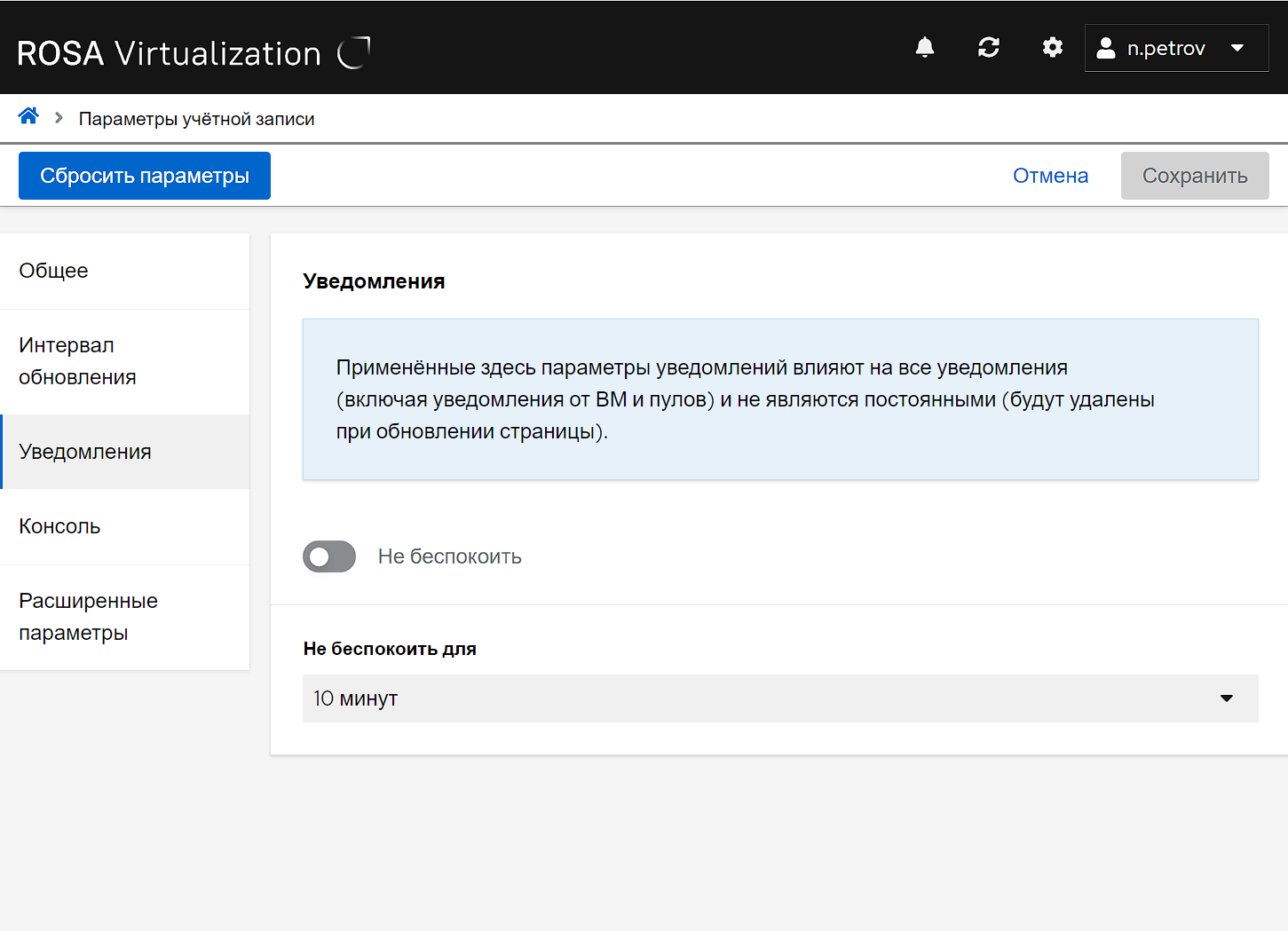

В секции "Уведомления" отображаются настройки уведомлений. Для отключения уведомлений активируйте опцию "Не беспокоить" (рисунок 20).

Рисунок 20 ‒ Настройка параметров — Уведомления

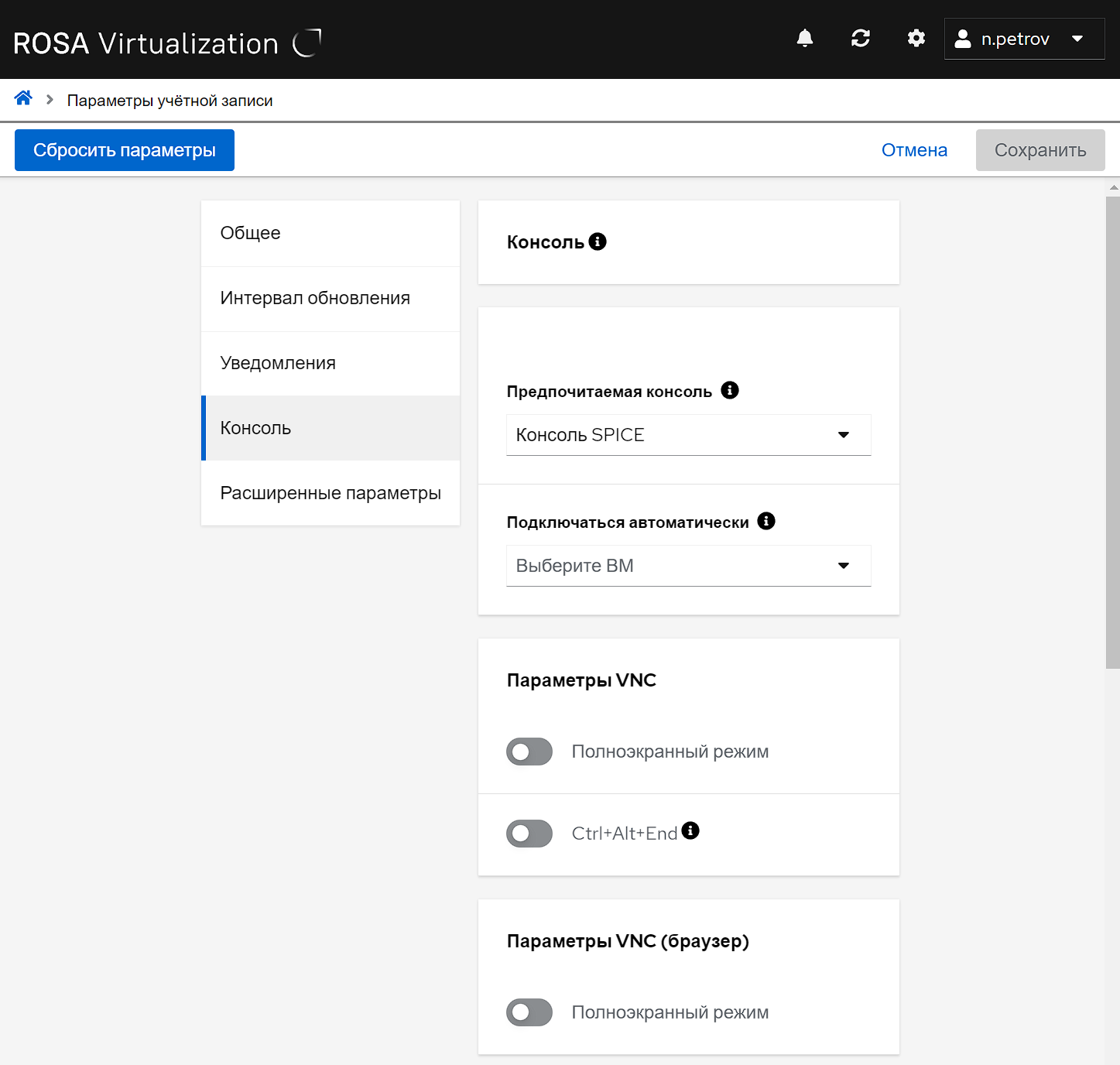

В секции "Консоль" настраиваются параметры консоли (рисунок 21).

• Предпочитаемая консоль ‒ Консоль SPICE;
• Подключаться автоматически — Выберите ВМ;
• Параметры VNC:
  • Полноэкранный режим (Вкл/Выкл);
  • Cltrl+Alt+End (Вкл/Выкл);
• Параметры VNC (браузер):
  • Полноэкранный режим (Вкл/Выкл);
  • Параметры SPICE;
• Полноэкранный режим (Вкл/Выкл):
  • Ctrl+Alt+End (Вкл/Выкл);
  • Смарт-карта;
• Параметры последовательной консоли:
  • Ключ SSH.

Рисунок 21 ‒ Настройка параметров —Консоль

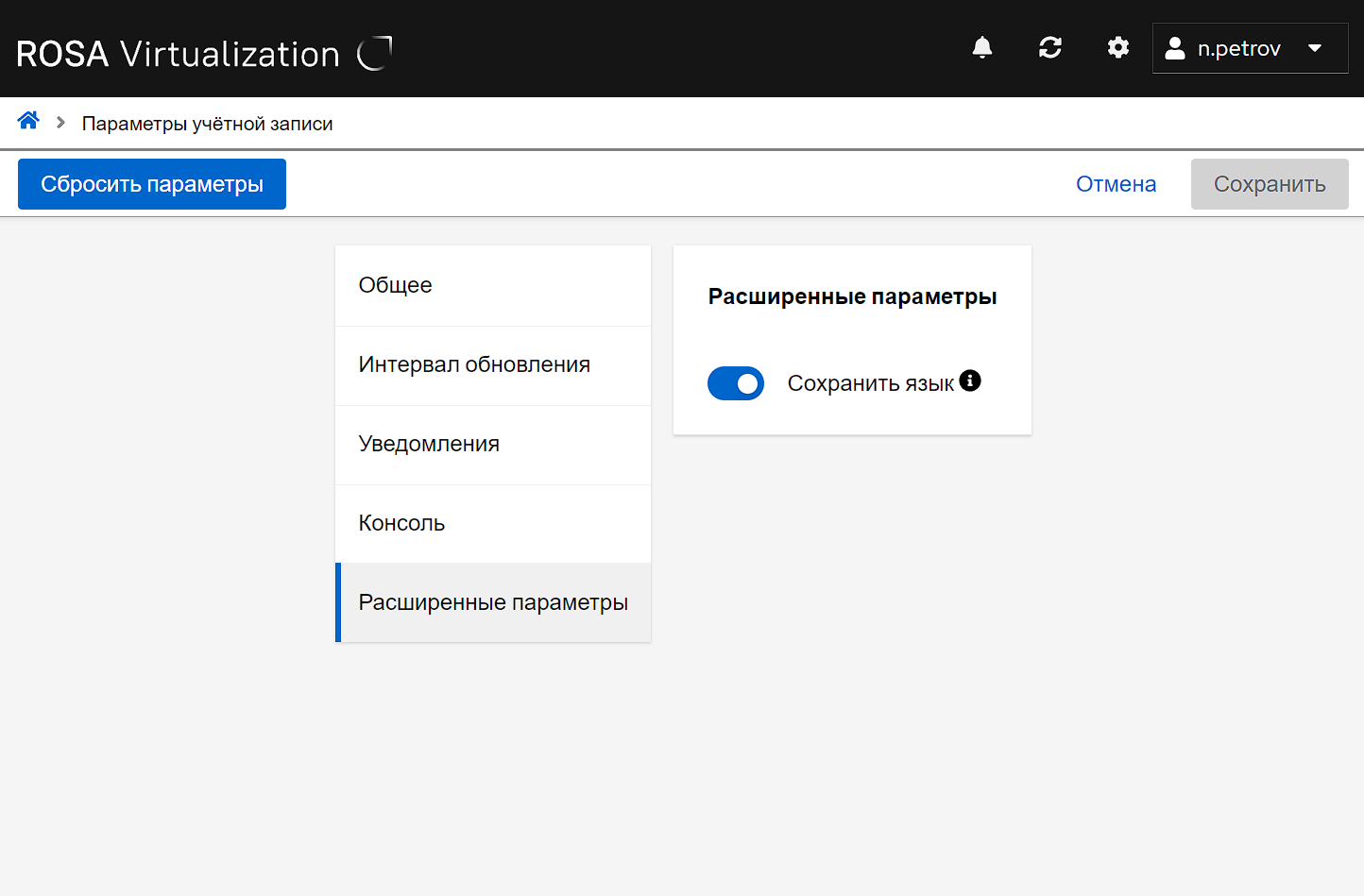

В секции формы "Расширенные настройки" отображаются расширенные параметры настройки (рисунок 22).

Опция "Сохранить язык" ‒ при включённом параметре выбранное значение языка будет сохранено на сервере.

Рисунок 22 ‒ Настройка параметров —Расширенные настройки

Панель инструментов

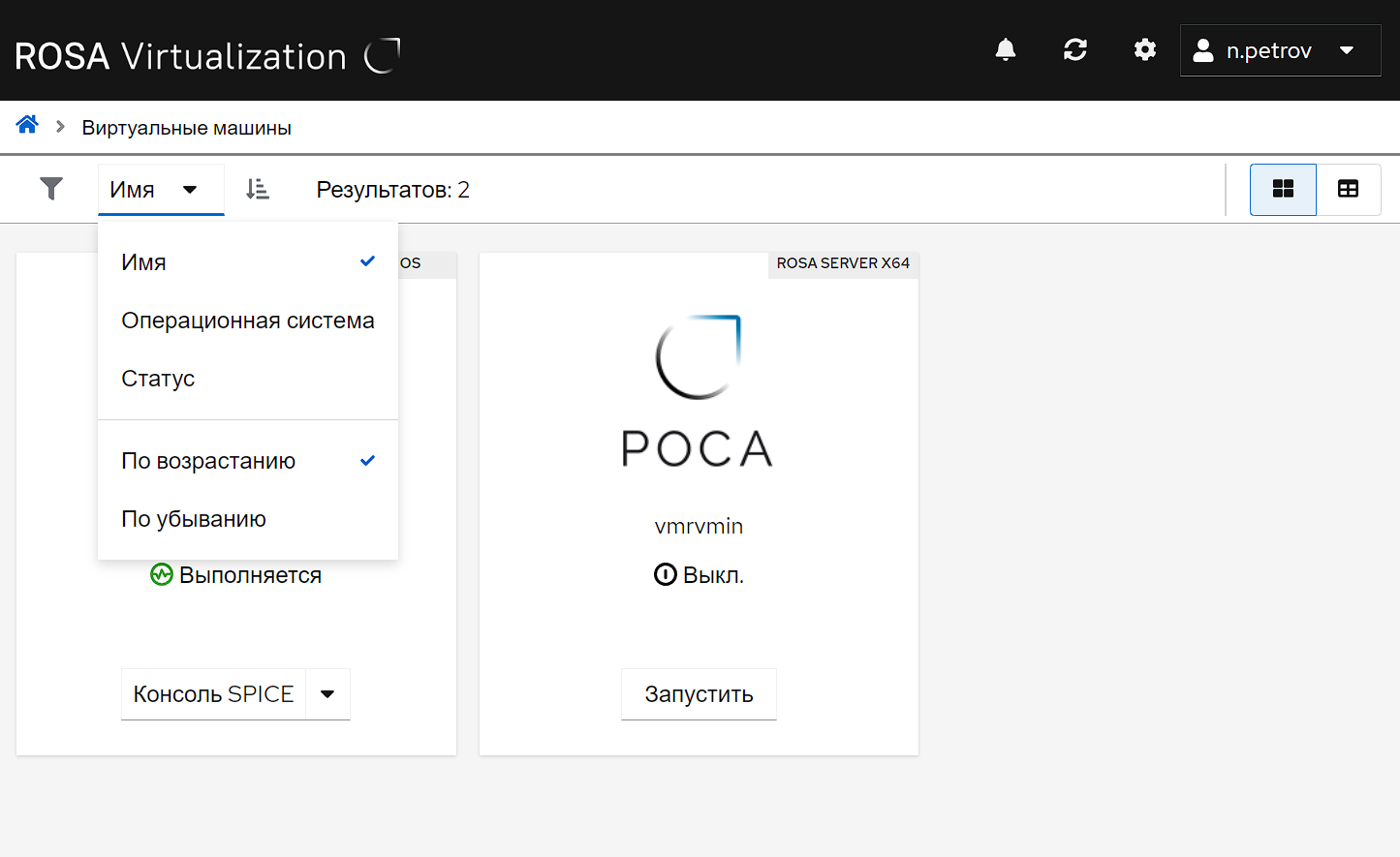

На панели инструментов располагаются опции дополнительных действий (рисунок 23):

• Поиск ВМ по названию;
• Фильтрация ВМ;
• Создать виртуальную машину.

Рисунок 23 ‒ Панель инструментов — настройка отображения и сортировки ВМ

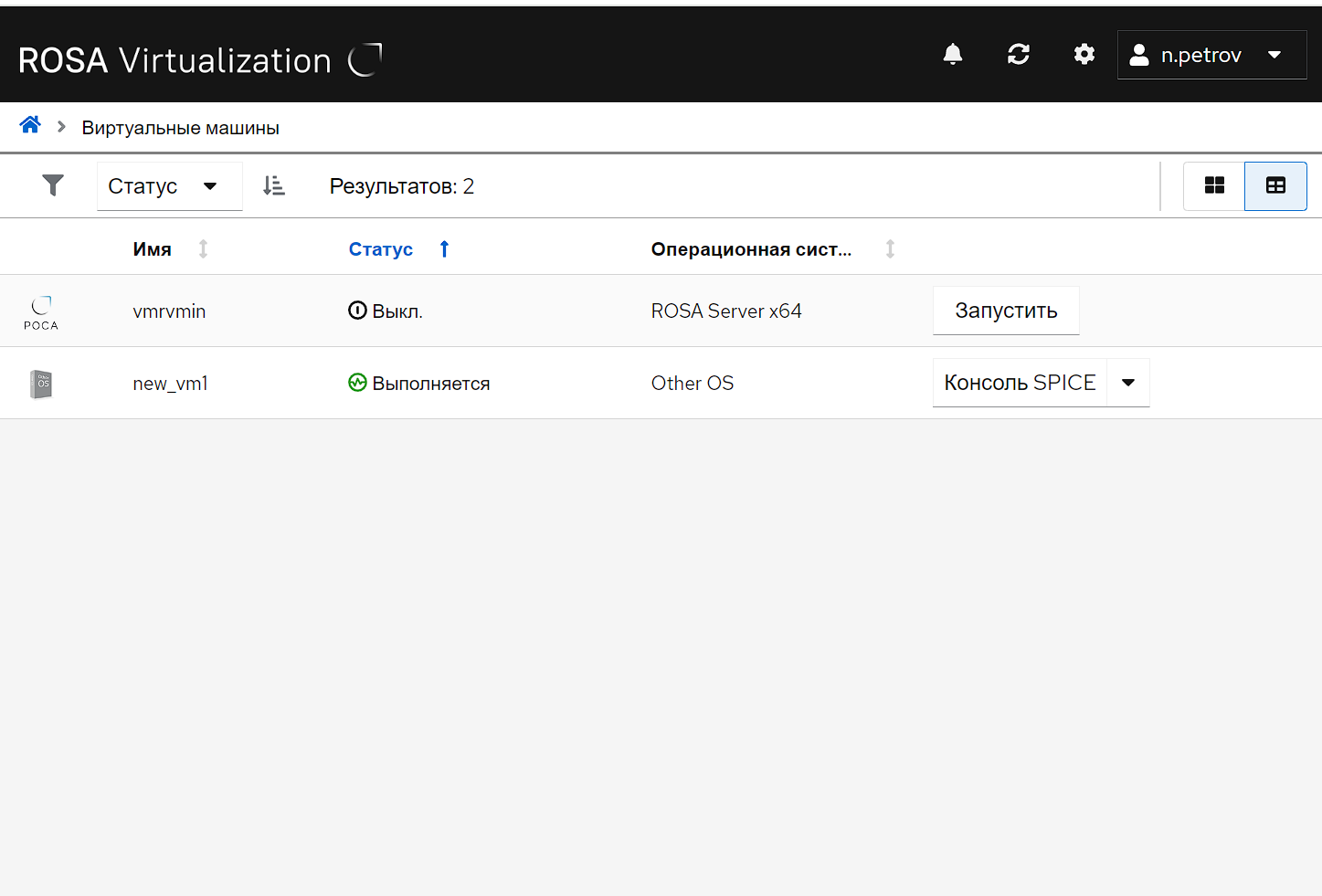

Можно настроить отображение доступных ВМ в виде плитки или в виде списка (рисунок 24).

Рисунок 24 ‒ Панель ВМ — отображение ВМ в виде списка

Панель ВМ

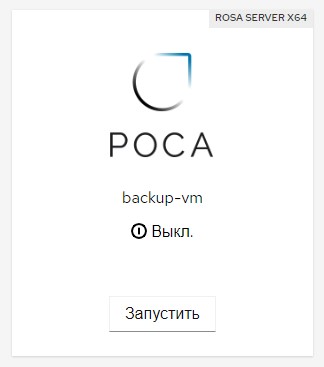

На панели ВМ отображается значок ВМ, название ОС, название ВМ, статус и значки управления для каждой из ВМ и для каждой ВМ в пуле (рисунок 25).

Рисунок 25 ‒ Панель ВМ
